1976 Yamaha LB802A (LB802AC) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

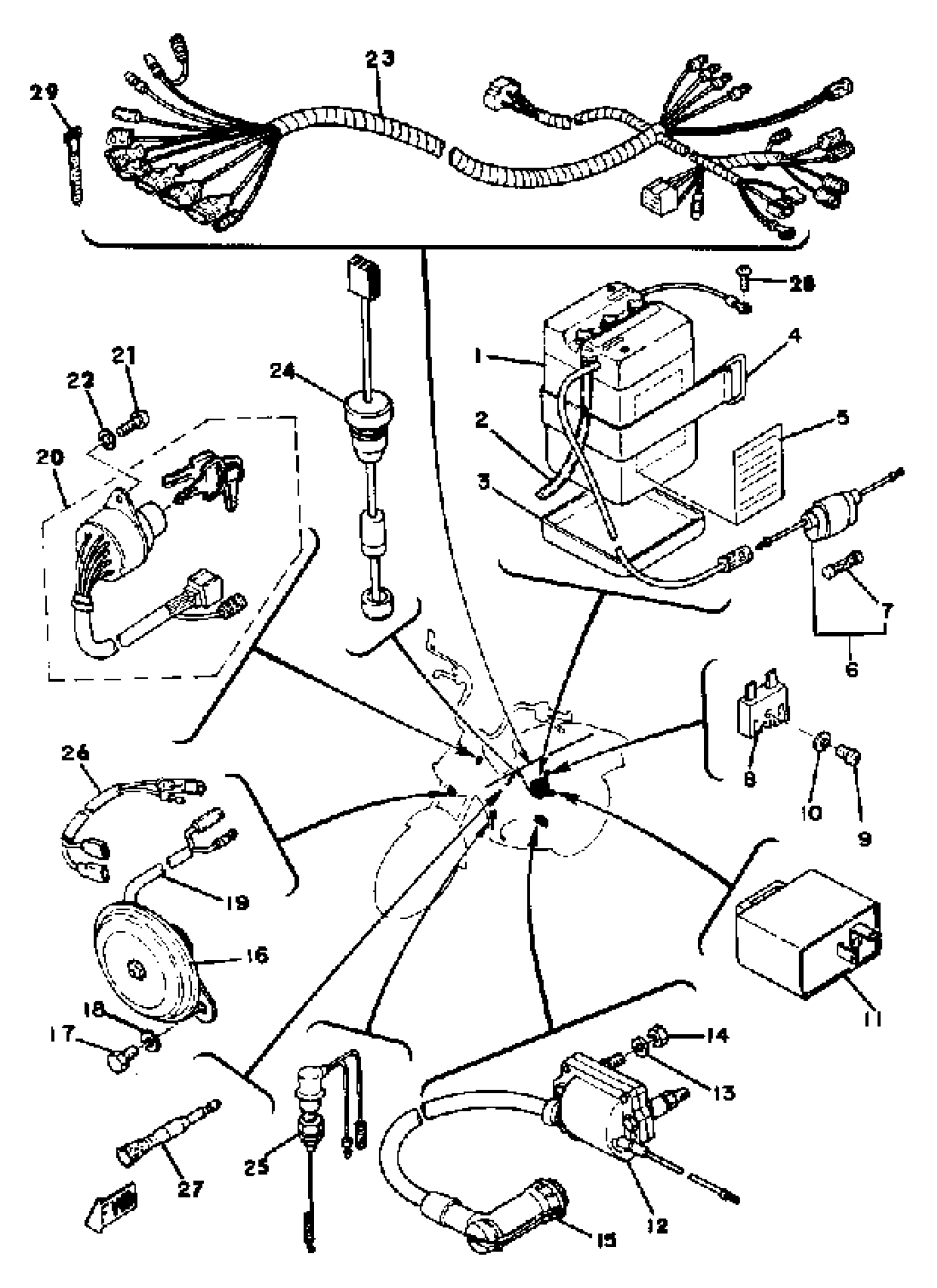

1976 Yamaha LB802A (LB802AC) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

2

HOSE

(90445-08247-00)

1
Out of stock

3

SEAT, BATTERY

268-82122-00-00

1
Out of stock

4

BAND, BATTERY

26L-82131-00-00

1

$7.05

In stock

5

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

6

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

7

FUSE

1A0-82151-00-00

1
Out of stock

8

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

9

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

10

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

11

FLASHER RELAY ASSEMBLY

2F7-83350-60-00

1
Out of stock

12

IGNITION COIL ASSY

355-82310-40-00

—

$182.78

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

15

PLUG CAP ASSY

56J-82370-00-00

1

$56.63

In stock

16

HORN

2A7-83371-10-00

1
Out of stock

17

BOLT (661)

97013-06012-00

—

$4.71

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

LEAD, HORN

(395-83373-00-00)

1
Out of stock

20

MAIN SWITCH ASSY

2F7-82510-50-00

—

$134.86

In stock

21

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

22

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

23

WIRE HARNESS ASSEMBLY 000

(2F7-82590-21-00)

1
Out of stock

24

OIL LVL GUAGE ASY

4L0-85720-00-00

1
Out of stock

25

STOP SWITCH

1J7-82530-02-00

1
Out of stock

26

LEAD, HORN

(447-83373-00-00)

1
Out of stock

27

DIODE ASSY

517-81980-A0-00

1
Out of stock

28

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

29

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
