1976 Yamaha LB802A (LB802AC) Handle-Wire LB80IIAE Diagram

← All diagrams

Find the part on the Handle-Wire LB80IIAE diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

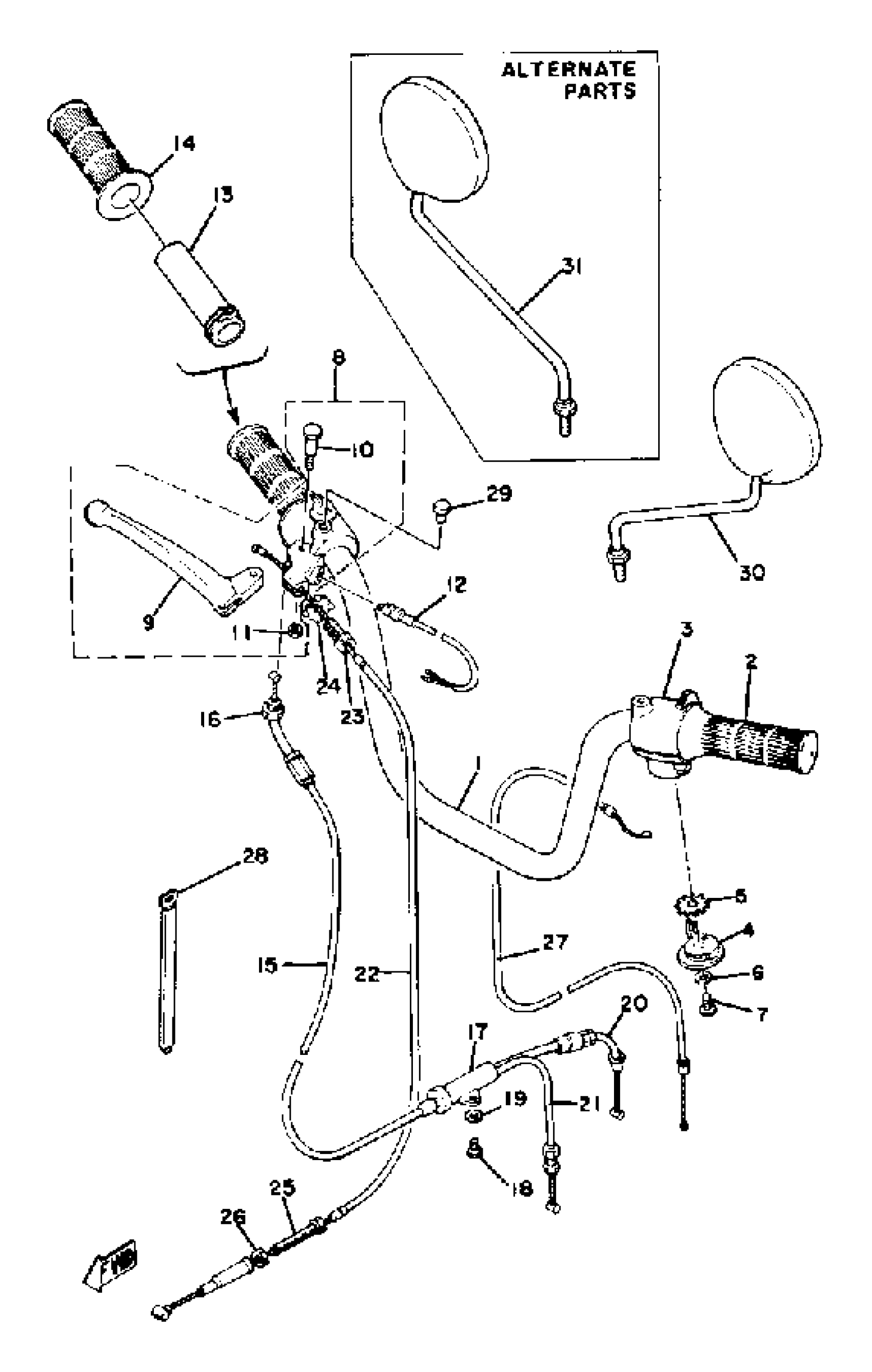

1976 Yamaha LB802A (LB802AC) Handle-Wire LB80IIAE Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

(542-26111-01-00)

1
Out of stock

2

GRIP (L.H)

353-26241-00-00

—

$19.12

In stock

3

SWITCH, HANDLE 3

1F7-83973-91-00

1
Out of stock

4

LEVER, STARTER

3LA-83941-00-00

—

$7.49

In stock

5

WASHER (357)

90209-10131-00

1

$7.94

In stock

6

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

7

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

8

LEVER HOLDER ASSEMBLY R

542-W8292-01-00

1
Out of stock

9

LEVER (R.H)

2N3-83922-00-00

1

$26.28

In stock

10

SCREW (1L4)

90149-05121-00

—
Out of stock

11

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

12

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

13

TUBE, GUIDE

1V1-26243-00-00

1

$14.08

In stock

14

GRIP (R.H)

353-26242-00-00

—

$21.92

In stock

15

WIRE, THROTTLE 1

439-26311-00-00

—

$40.34

In stock

16

NUT, HEXAGON

90170-10038-00

—
Out of stock

17

CONNECTOR, CABLE

137-26261-01-00

—
Out of stock

18

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

19

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

20

CABLE, PUMP

439-26321-01-00

—

$16.18

In stock

21

CABLE, THROTTLE 2

1V8-26312-01-00

—

$8.68

In stock

22

CABLE, BRAKE

439-26341-00-00

1
Out of stock

23

BOLT

90123-08002-00

—

$8.93

In stock

24

NUT

90179-08030-00

—

$3.78

In stock

25

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

26

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

27

WIRE, STARTER

439-26331-00-00

—

$20.29

In stock

28

BAND

341-26397-01-00

1
Out of stock

29

PLUG (17J)

90338-07124-00

—

$8.55

In stock

30

REAR VIEW MIRROR ASSY(LEFT)

1Y0-26290-10-00

—

$48.94

In stock

31

—

$48.94

In stock
