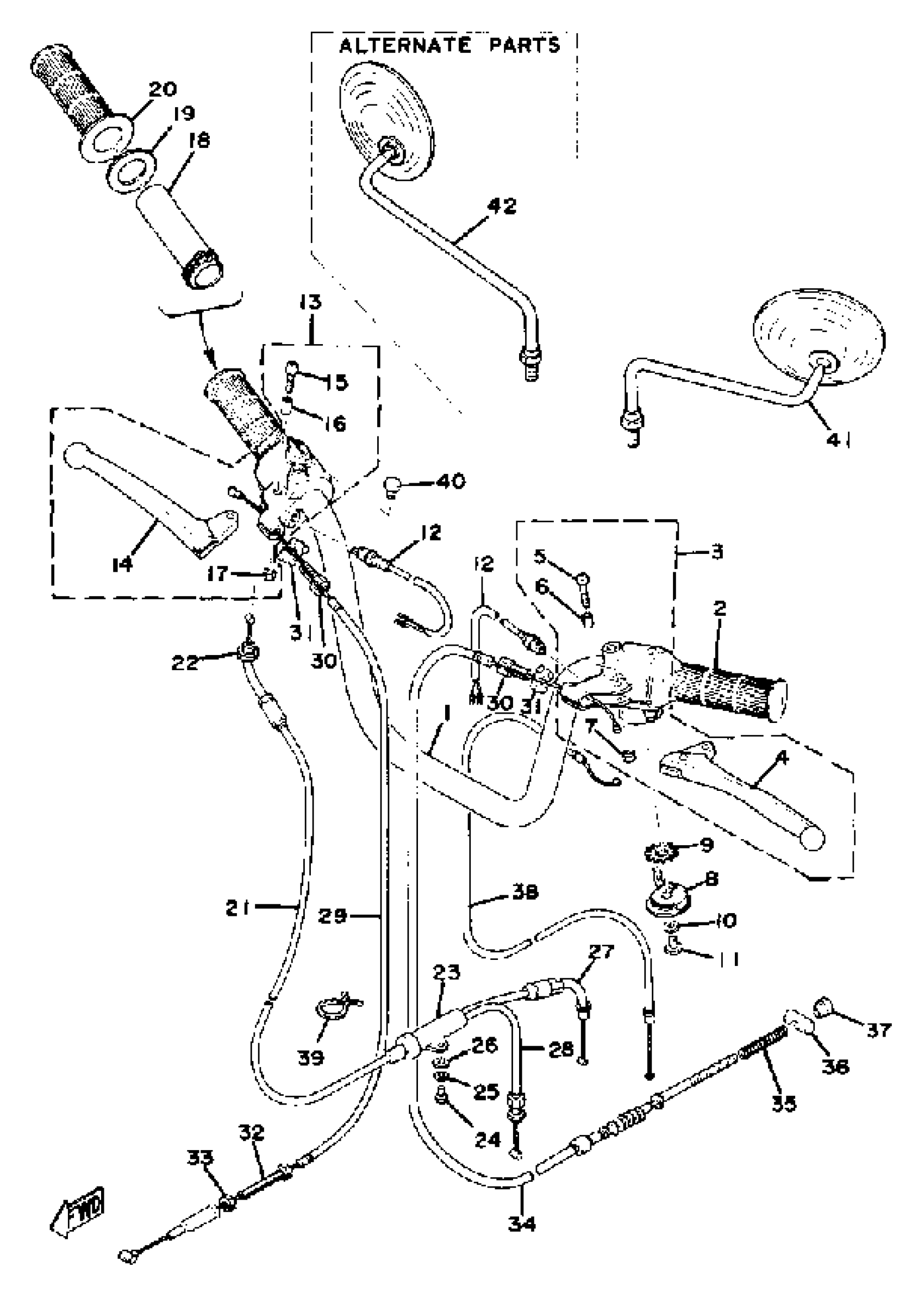

1976 Yamaha LB802A (LB802AC) Handle-Wire LB80IIAC Diagram

← All diagrams

Find the part on the Handle-Wire LB80IIAC diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1976 Yamaha LB802A (LB802AC) Handle-Wire LB80IIAC Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

(542-26111-01-00)

1
Out of stock

2

GRIP (L.H)

353-26241-00-00

—

$19.12

In stock

3

LEVER HOLDER ASSEMBLY

591-W8271-01-00

1
Out of stock

4

LEVER (L.H)

137-83912-02-38

—

$23.55

In stock

5

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

6

. COLLAR, LEVER 1

137-83913-01-00

1
Out of stock

7

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

8

LEVER, STARTER

3LA-83941-00-00

—

$7.49

In stock

9

WASHER (357)

90209-10131-00

1

$7.94

In stock

10

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

11

BOLT (11T)

90101-06576-00

1

$6.46

In stock

12

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

13

LEVER HOLDER ASSEMBLY R

542-W8292-01-00

1
Out of stock

14

LEVER (R.H)

2N3-83922-00-00

1

$26.28

In stock

15

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

16

COLLAR, LEVER 1

(395-83913-00-00)

1
Out of stock

17

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

18

TUBE, GUIDE

1V1-26243-00-00

—

$14.08

In stock

19

RING, LEAF

150-26249-00-00

1
Out of stock

20

GRIP (R.H)

353-26242-00-00

—

$21.92

In stock

21

WIRE, THROTTLE 1

439-26311-00-00

—

$40.34

In stock

22

NUT (682)

95380-10700-00

1

$5.78

In stock

23

CONNECTOR, CABLE

137-26261-01-00

—
Out of stock

24

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

27

CABLE, PUMP

439-26321-01-00

—

$16.18

In stock

28

CABLE, THROTTLE 2

439-26312-00-00

1
Out of stock

29

CABLE, BRAKE

439-26341-00-00

1
Out of stock

30

BOLT

90123-08002-00

—

$8.93

In stock

31

NUT

90179-08030-00

—

$3.78

In stock

32

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

33

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

34

WIRE, BRAKE REAR

439-26351-01-00

—

$42.02

In stock

35

SPRING, (180-27236-00)

90501-10245-00

—

$6.17

In stock

36

PIN 1562723700

90249-12008-00

—

$4.70

In stock

37

NUT (25K)

90179-06411-00

—

$5.10

In stock

38

WIRE, STARTER

439-26331-00-00

—

$20.29

In stock

39

CLAMP

90464-25267-00

—

$5.62

In stock

40

PLUG (17J)

90338-07124-00

—

$8.55

In stock

41

3MIRROR ASSEMBLY LH

266-26290-10-00

1
Out of stock

42

MIRROR ASSEMBLY RH

395-26290-00-00

1
Out of stock
