1976 Yamaha LB802A (LB802AC) Handle-Wire LB80IIAD Diagram

← All diagrams

Find the part on the Handle-Wire LB80IIAD diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

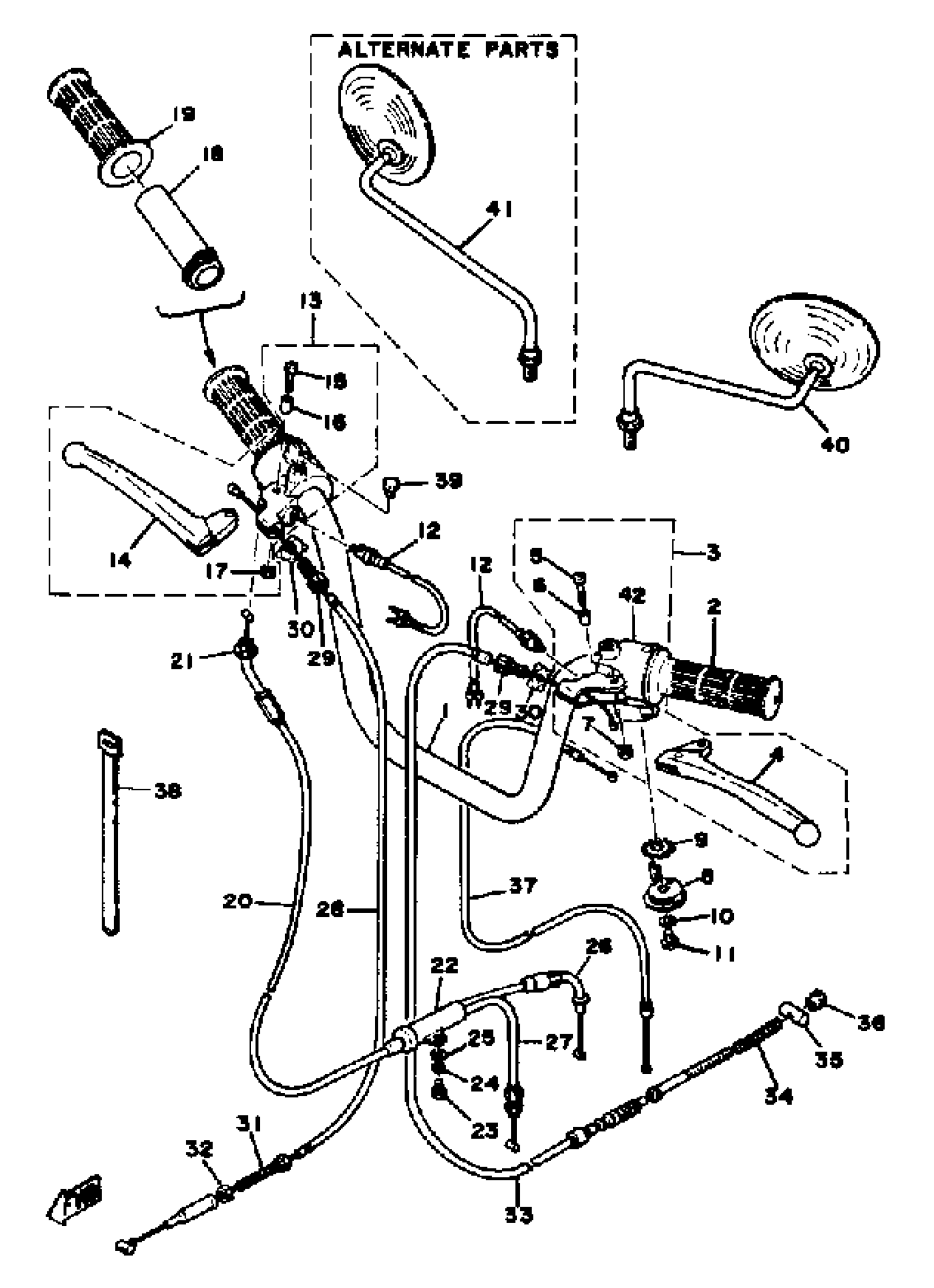

1976 Yamaha LB802A (LB802AC) Handle-Wire LB80IIAD Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

(542-26111-01-00)

1
Out of stock

2

GRIP (L.H)

353-26241-00-00

—

$19.12

In stock

3

LEVER HOLDER ASSEMBLY

591-W8271-01-00

1
Out of stock

4

LEVER (L.H)

137-83912-02-38

—

$23.55

In stock

5

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

6

. COLLAR, LEVER 1

137-83913-01-00

1
Out of stock

7

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

8

LEVER, STARTER

3LA-83941-00-00

—

$7.49

In stock

9

WASHER (357)

90209-10131-00

1

$7.94

In stock

10

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

11

BOLT (11T)

90101-06576-00

1

$6.46

In stock

12

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

13

LEVER HOLDER ASSEMBLY R

542-W8292-01-00

1
Out of stock

14

LEVER (R.H)

2N3-83922-00-00

1

$26.28

In stock

15

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

16

COLLAR, LEVER 1

(395-83913-00-00)

1
Out of stock

17

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

18

TUBE, GUIDE

1V1-26243-00-00

—

$14.08

In stock

19

GRIP (R.H)

353-26242-00-00

—

$21.92

In stock

20

WIRE, THROTTLE 1

439-26311-00-00

—

$40.34

In stock

21

NUT (682)

95380-10700-00

1

$5.78

In stock

22

CONNECTOR, CABLE

137-26261-01-00

—
Out of stock

23

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

25

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

26

CABLE, PUMP

439-26321-01-00

—

$16.18

In stock

27

CABLE, THROTTLE 2

439-26312-00-00

1
Out of stock

28

CABLE, BRAKE

439-26341-00-00

1
Out of stock

29

BOLT

90123-08002-00

—

$8.93

In stock

29

BOLT

90123-08002-00

—

$8.93

In stock

30

NUT

90179-08030-00

—

$3.78

In stock

30

NUT

90179-08030-00

—

$3.78

In stock

31

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

32

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

33

WIRE, BRAKE REAR

439-26351-01-00

—

$42.02

In stock

34

SPRING, (180-27236-00)

90501-10245-00

—

$6.17

In stock

35

PIN 1562723700

90249-12008-00

—

$4.70

In stock

36

NUT (25K)

90179-06411-00

—

$5.10

In stock

37

WIRE, STARTER

439-26331-00-00

—

$20.29

In stock

38

BAND

341-26397-01-00

1
Out of stock

39

PLUG (17J)

90338-07124-00

—

$8.55

In stock

40

3MIRROR ASSEMBLY LH

266-26290-10-00

1
Out of stock

41

MIRROR ASSEMBLY RH

395-26290-00-00

1
Out of stock

42

SWITCH, HANDLE 3

1F7-83973-91-00

1
Out of stock
