1988 Kawasaki KX500 Radiator Diagram

← All diagrams

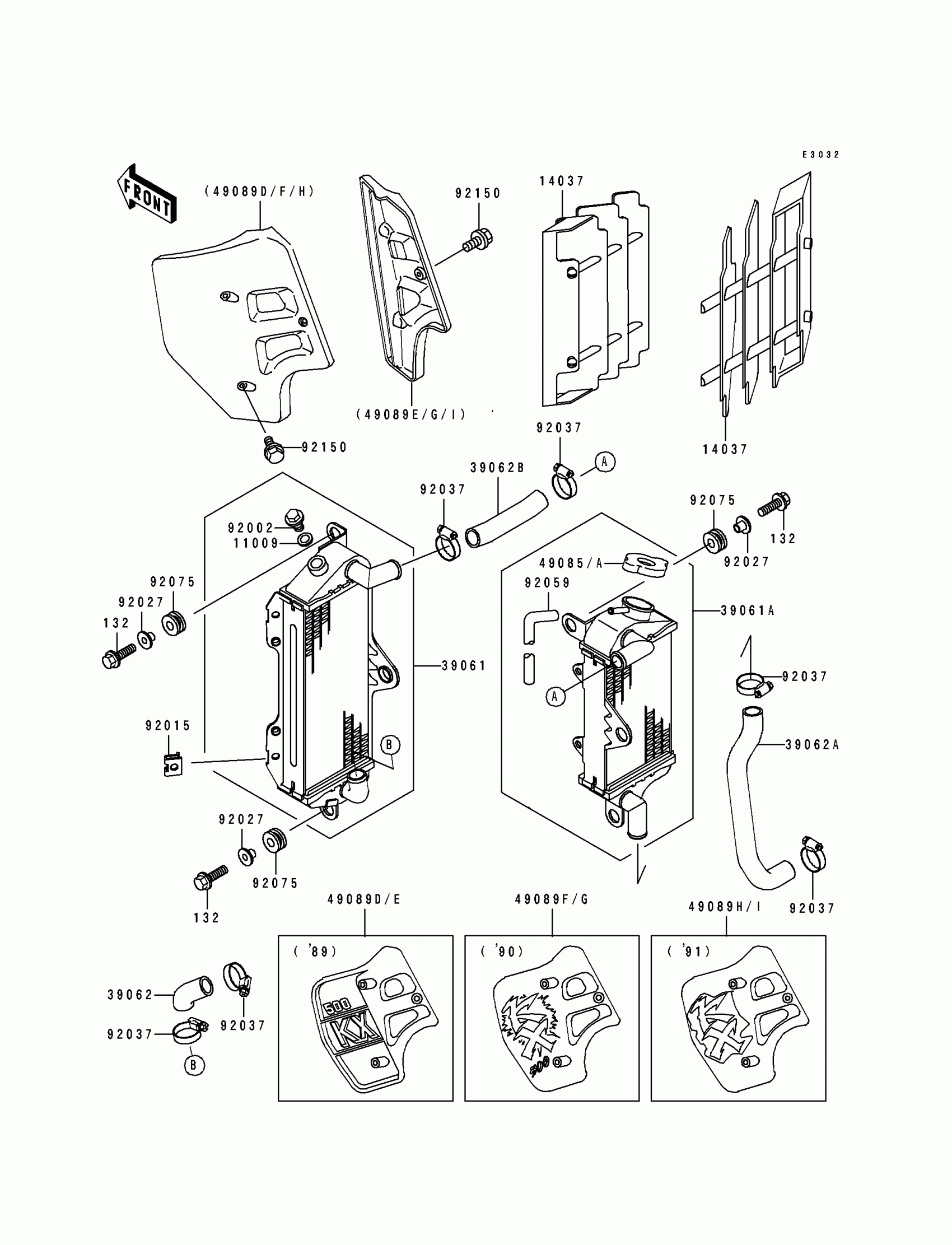

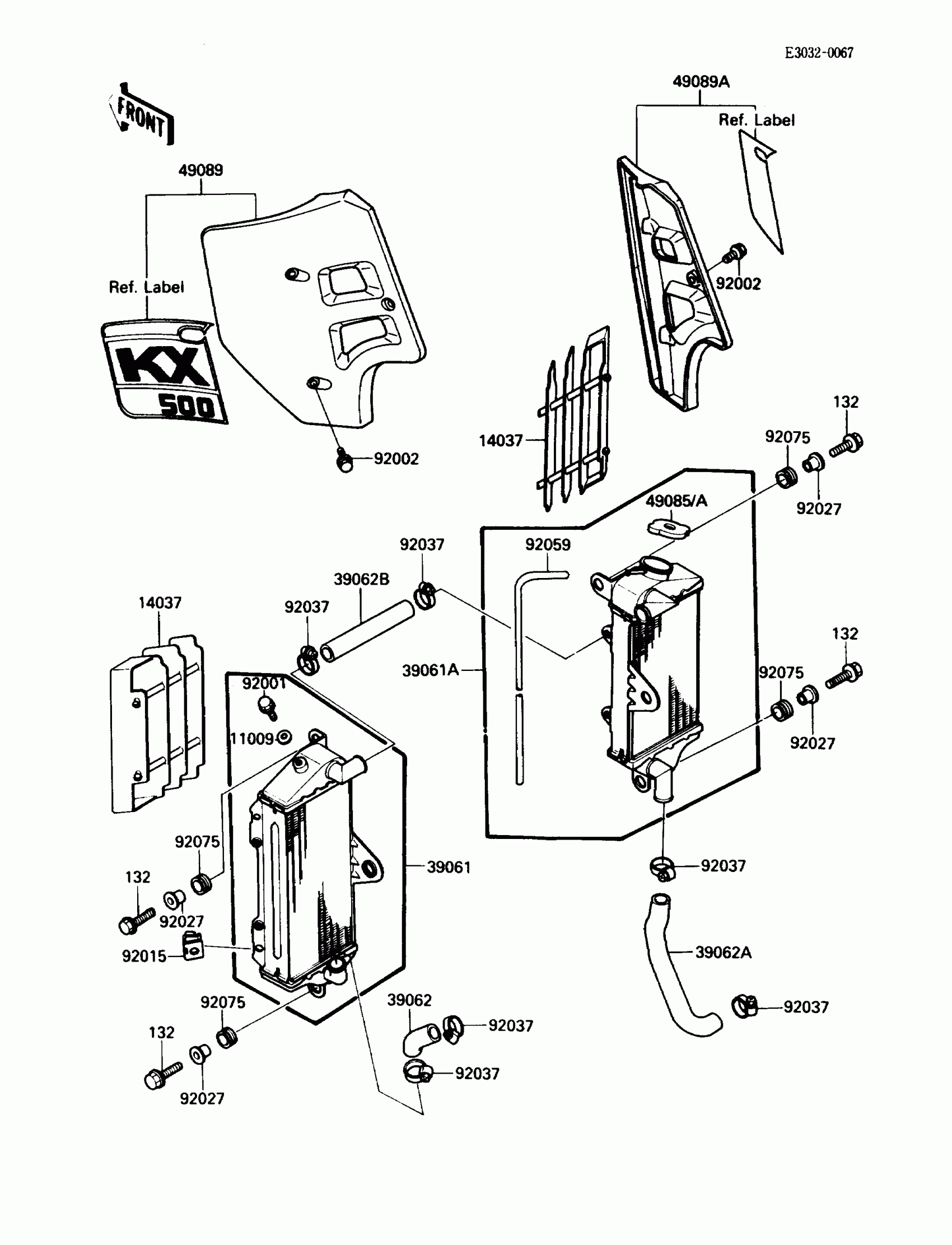

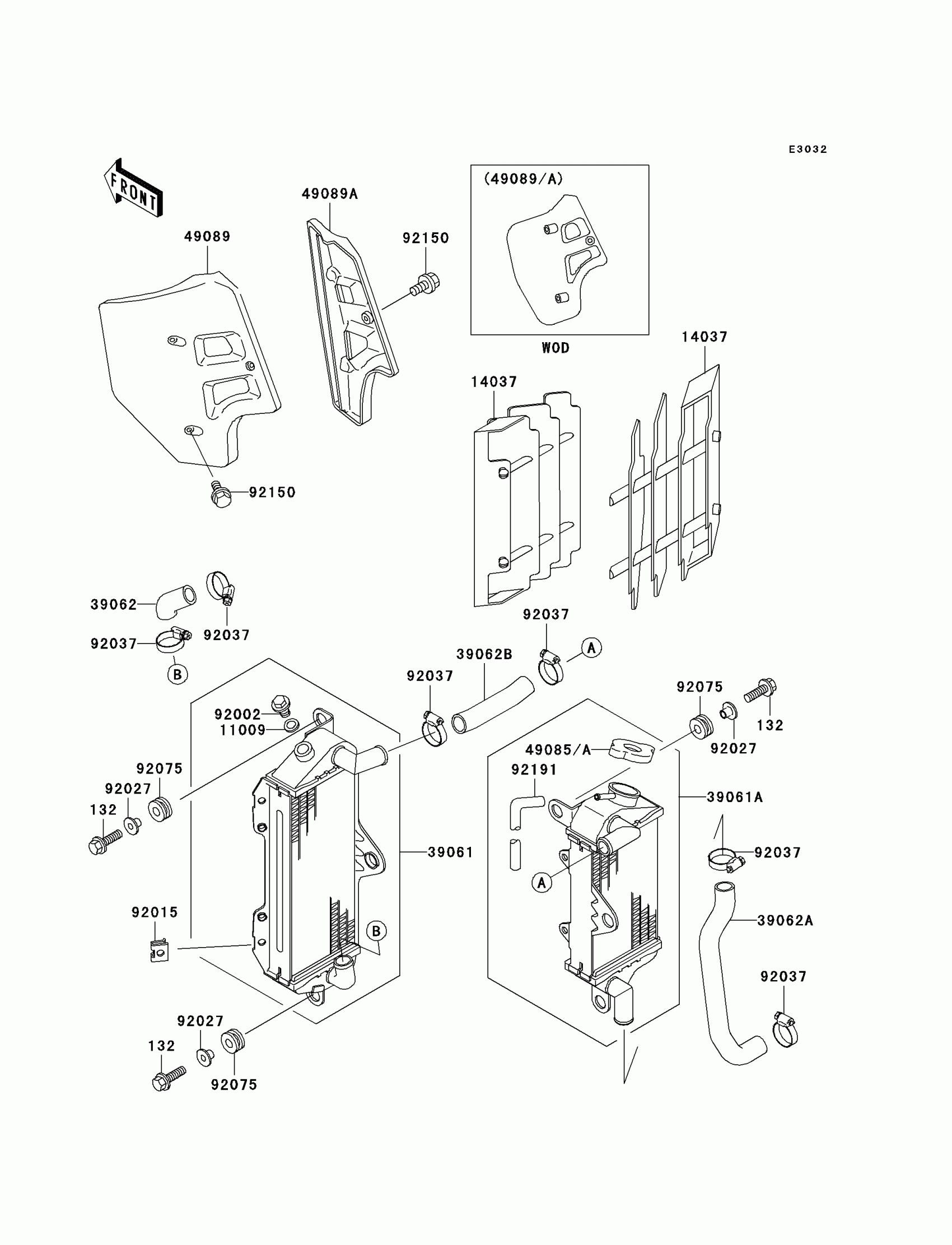

Find the part on the Radiator diagram for your 1988 Kawasaki KX500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1988 Kawasaki KX500 Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,DRAIN BOLT

11009-1152

1

$7.44

In stock

14037

SCREEN,L.GREEN

14037-1099-6W

1

$24.58

In stock

39061

RADIATOR-ASSY

39061-1112

1

$444.47

In stock

39061A

RADIATOR-ASSY

39061-1113

1

$444.47

In stock

39062

HOSE-COOLING,RADIATOR,LH

39062-1138

1
Out of stock

39062A

HOSE-COOLING,RADIATOR,RH-PUMP

39062-1209

1
Out of stock

39062B

1

$24.03

In stock

49085

CAP-ASSY-PRESSURE

49085-1003

1

$33.98

In stock

49085A

1

$47.87

In stock

49089

SHROUD-ENGINE,LH,L.GREEN

49089-5035-6W

1

$133.30

In stock

49089A

SHROUD-ENGINE,RH,L.GREEN

49089-5036-6W

1

$133.30

In stock

92001

BOLT,RADIATOR DRAIN

92001-1277

1

$19.01

In stock

92002

BOLT,L=12

92002-1662

1
Out of stock

92015

NUT

92015-1487

1

$3.80

In stock

92027

COLLAR

92027-194

1

$4.37

In stock

92037

CLAMP,COOLING HOSE

92037-1589

1

$14.60

In stock

92059

TUBE,5X9X800

92059-1383

1

$7.65

In stock

92075

1

$3.72

In stock

132

BOLT-FLANGED-SMALL

132G0625

1
Out of stock
