1988 Kawasaki KX™250 Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 1988 Kawasaki KX™250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

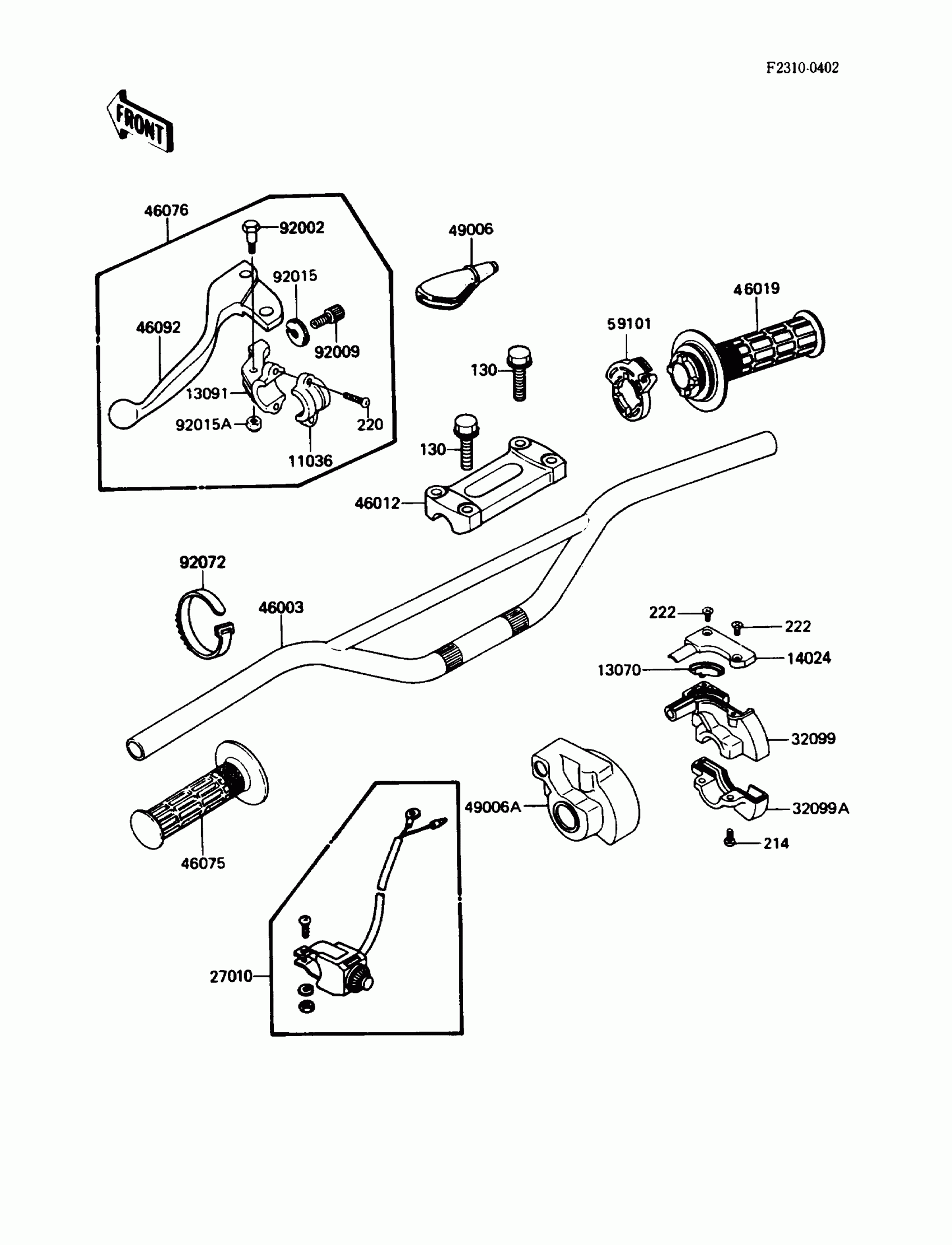

1988 Kawasaki KX™250 Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11036

BRACKET-A,LEVER HOLDER

11036-1297

1
Out of stock

13070

GUIDE,THROTTLE PEACE

13070-1073

1
Out of stock

13091

HOLDER,CLUTCH LEVER

13091-1131

1

$47.82

In stock

14024

COVER,THROTTLE CASE UPP

14025-1646

1
Out of stock

27010

SWITCH,ENGINE STOP

27010-1161

1

$50.69

In stock

32099

CASE,THROTTLE UPP

32099-1036

1

$32.37

In stock

32099A

CASE,THROTTLE LWR

32099-1044

1
Out of stock

46003

HANDLE

46003-1263

1

$72.66

In stock

46012

HOLDER-HANDLE,UPP

46012-1190

1

$69.79

In stock

46019

GRIP-ASSY,THROTTLE

46019-1054

1

$32.66

In stock

46075

GRIP,LH

46075-1024

1

$23.37

In stock

46076

1

$62.52

In stock

46092

LEVER-GRIP,CLUTCH

46092-1110

1

$23.72

In stock

49006

BOOT,LEVER HOLDER

49006-1017

1

$14.71

In stock

49006A

BOOT,THROTTLE CASE

49006-1097

1

$14.13

In stock

59101

REEL,THROTTLE

59101-1103

1

$11.29

In stock

92002

BOLT,LEVER SET

92002-1150

1

$7.49

In stock

92009

1

$14.99

In stock

92015

NUT,CABLE ADJUST

46056-006

1

$8.71

In stock

92015A

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

92072

BAND,L=123

92072-030

1

$3.97

In stock

130

BOLT,FLANGED,8X30

130G0830

1
Out of stock

214

SCREW-PAN+-,5X18

214C0518

1

$2.93

In stock

220

SCREW-PAN-CROS

220C0514

1

$1.54

In stock

222

1

$2.15

In stock
