2025 Kawasaki KLX230SM ABS Ignition Switch Diagram

← All diagrams

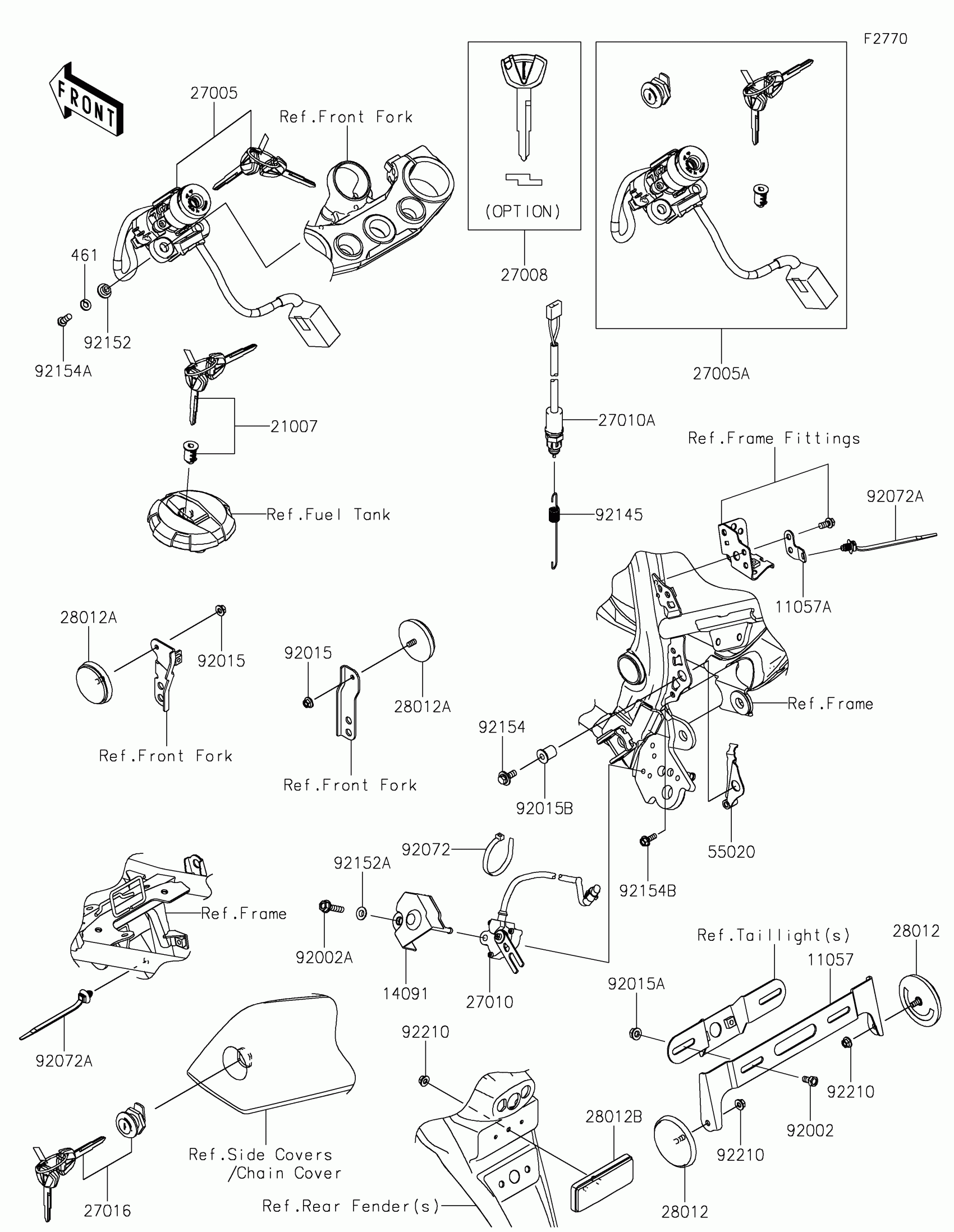

Find the part on the Ignition Switch diagram for your 2025 Kawasaki KLX230SM ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Kawasaki KLX230SM ABS Ignition Switch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

BRACKET,REFLECTOR

11057-0641

1

$17.61

In stock

11057A

BRACKET

11057-4032

1

$2.29

In stock

14091

1

$7.47

In stock

21007

ROTOR,LOCK,TANK CAP

21007-5077

1

$126.11

In stock

27005

1

$138.62

In stock

27005A

1

$339.60

In stock

27008

KEY-LOCK,BLANK

27008-0596

1

$20.30

In stock

27010

SWITCH,SIDE STAND

27010-0097

1

$119.84

In stock

27010A

SWITCH,REAR BRAKE

27010-0106

1

$50.57

In stock

27016

LOCK-ASSY

27016-5387

1

$92.11

In stock

28012

REFLECTOR-REFLEX

28012-0002

1

$22.37

In stock

28012A

1

$21.56

In stock

28012B

REFLECTOR-REFLEX

28012-1077

1

$21.76

In stock

55020

GUARD

55020-2307

1

$8.69

In stock

92002

BOLT,6X12

92002-1132

1

$1.32

In stock

92002A

BOLT,FLANGED,6X25

92002-1582

1
Out of stock

92015

NUT,FLANGED,5MM

92015-1259

1
Out of stock

92015A

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015B

NUT

92015-1700

1

$6.82

In stock

92072

BAND,L=200

92072-0946

1

$4.78

In stock

92072A

1

$2.85

In stock

92145

SPRING

92145-1940

1

$3.88

In stock

92152

COLLAR,6.15X10.15X6

92152-1535

1

$2.97

In stock

92152A

COLLAR,6.4X8X4.3

92152-2212

1
Out of stock

92154

1

$1.32

In stock

92154A

BOLT,TORX,6X16

92154-7275

1

$3.24

In stock

92154B

BOLT,FLANGED,5X14

92154-7277

1

$1.68

In stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock

461

WASHER-SPRING,6MM

461DA0600

1

$0.68

In stock
