2020 Kawasaki KLX®300R Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 2020 Kawasaki KLX®300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

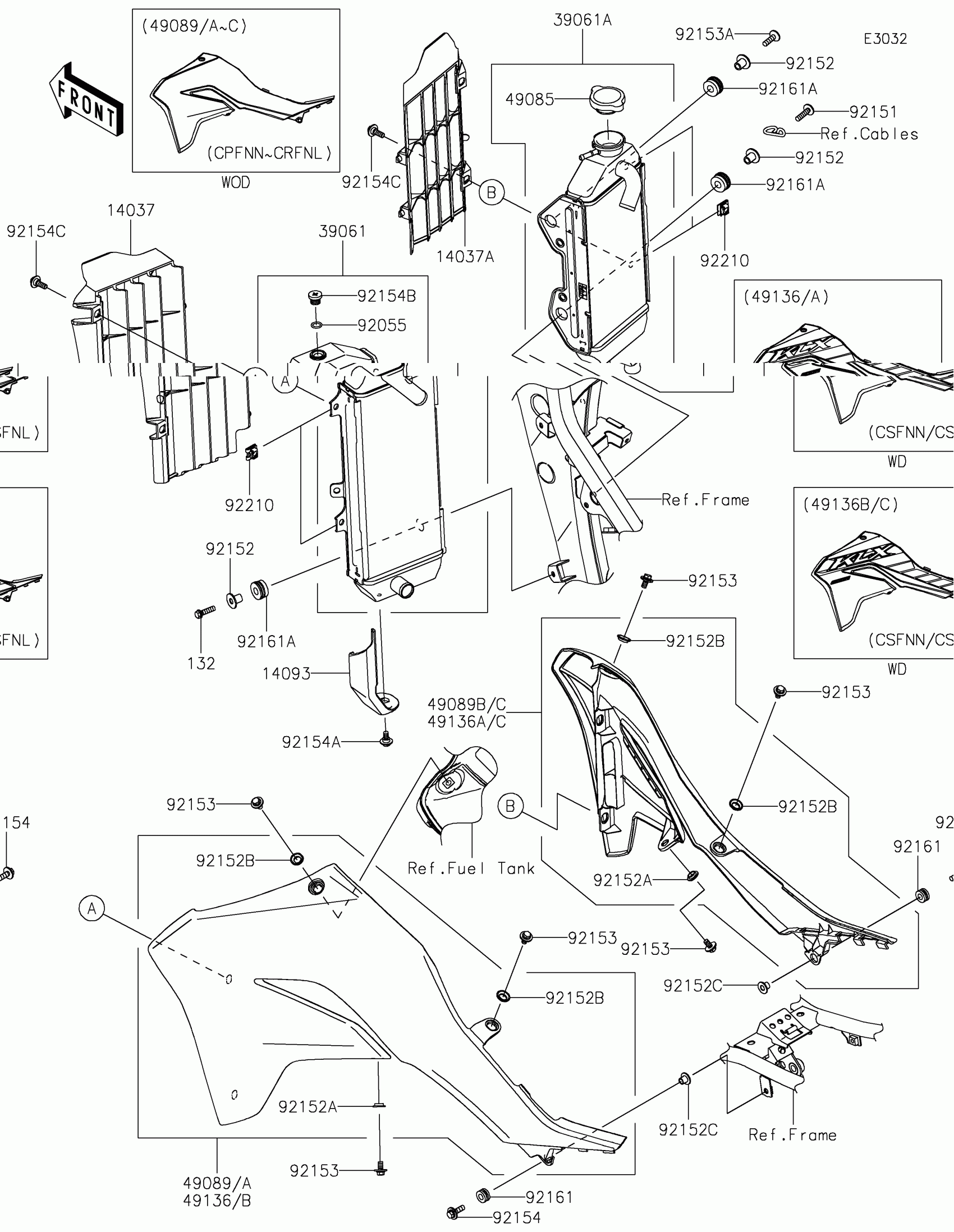

2020 Kawasaki KLX®300R Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

1

$1.66

In stock

14037

SCREEN,LH,EBONY

14037-0775-6C

1

$24.66

In stock

14037A

SCREEN,RH,EBONY

14037-0776-6C

1

$24.66

In stock

14093

COVER,RADIATOR

14093-0903

1

$3.88

In stock

39061

RADIATOR-ASSY,LH

39061-0779

1

$370.91

In stock

39061A

RADIATOR-ASSY,RH

39061-0780

1

$420.50

In stock

49085

CAP-ASSY-PRESSURE

49085-0006

1

$45.73

In stock

49089

SHROUD-ENGINE,LH,L.GREEN

49089-0979-290

1

$70.69

In stock

49089A

SHROUD-ENGINE,RH,L.GREEN

49089-0980-290

1

$70.69

In stock

92055

RING-O

92055-0866

1

$4.97

In stock

92151

BOLT,SOCKET,6X25

92151-1611

1

$1.95

In stock

92152

COLLAR

92152-0666

1

$5.35

In stock

92152A

COLLAR,8.8X11.2X4

92152-0909

1

$4.47

In stock

92152B

COLLAR

92152-1235

1

$3.29

In stock

92152C

COLLAR,6.3X8.3X9.2

92152-1671

1

$4.80

In stock

92153

BOLT,6X12

92153-0503

1
Out of stock

92153A

BOLT,SOCKET,6X22

92153-0574

1
Out of stock

92154

BOLT,FLANGED,6X20

92154-0392

1

$2.44

In stock

92154A

BOLT,FLANGED,6X9

92154-0546

1

$2.97

In stock

92154B

BOLT,AIR VENT

92154-1738

1

$2.44

In stock

92154C

BOLT,FLANGED,6X28

92154-1739

1

$2.25

In stock

92161

DAMPER,8X16X8.6

92161-0685

1

$5.24

In stock

92161A

DAMPER

92161-1950

1

$4.31

In stock

92210

NUT,CLIP,6MM

92210-0867

1
Out of stock
