2020 Kawasaki KLX®300R Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2020 Kawasaki KLX®300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

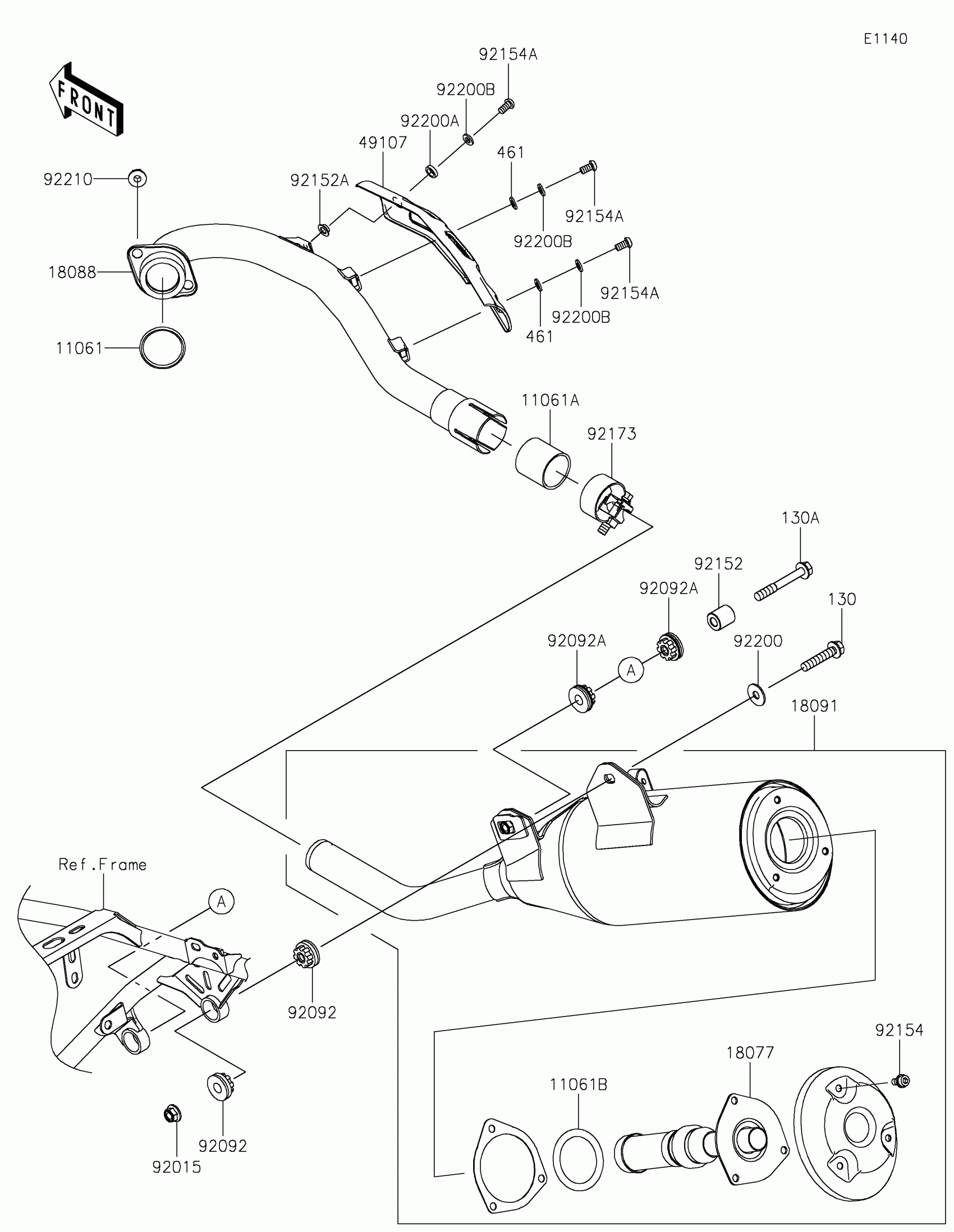

2020 Kawasaki KLX®300R Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,EX PIPE

11061-0027

1

$6.05

In stock

11061A

1

$13.05

In stock

11061B

GASKET

11061-1345

1

$24.68

In stock

130

BOLT-FLANGED,8X40

130CA0840

1

$1.29

In stock

130A

BOLT-FLANGED,8X60

130CA0860

1

$1.49

In stock

18077

ARRESTER-SPARK

18077-0049

1

$65.84

In stock

18088

PIPE-EXHAUST

18088-1475

1

$154.19

In stock

18091

BODY-COMP-MUFFLER

18091-1165

1

$558.71

In stock

461

1

$0.97

In stock

49107

COVER-EXHAUST PIPE

49107-0826

1

$55.13

In stock

92015

NUT,8MM

92015-1432

1

$5.21

In stock

92092

BUSHING-RUBBER

92092-0018

1

$9.15

In stock

92092A

BUSHING-RUBBER

92092-0040

1

$37.37

In stock

92152

COLLAR,8.5X18X20

92152-2425

1

$5.29

In stock

92152A

COLLAR,6.2X8.5X13

92152-2662

1

$4.47

In stock

92154

BOLT

92154-4083

1

$3.97

In stock

92154A

BOLT,SOCKET,6X11.5

92154-4087

1

$1.03

In stock

92173

CLAMP,38MM

92173-0997

1

$22.61

In stock

92200

WASHER,8.0X22.0X1.5

92200-0174

1
Out of stock

92200A

WASHER,8.8X12.5X3

92200-2306

1

$5.46

In stock

92200B

WASHER,6.2X12X1.6

92200-2320

1

$0.69

In stock

92210

NUT,8MM

92210-0076

1
Out of stock
