2005 Kawasaki KDX50 Oil Pump Diagram

← All diagrams

Find the part on the Oil Pump diagram for your 2005 Kawasaki KDX50, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

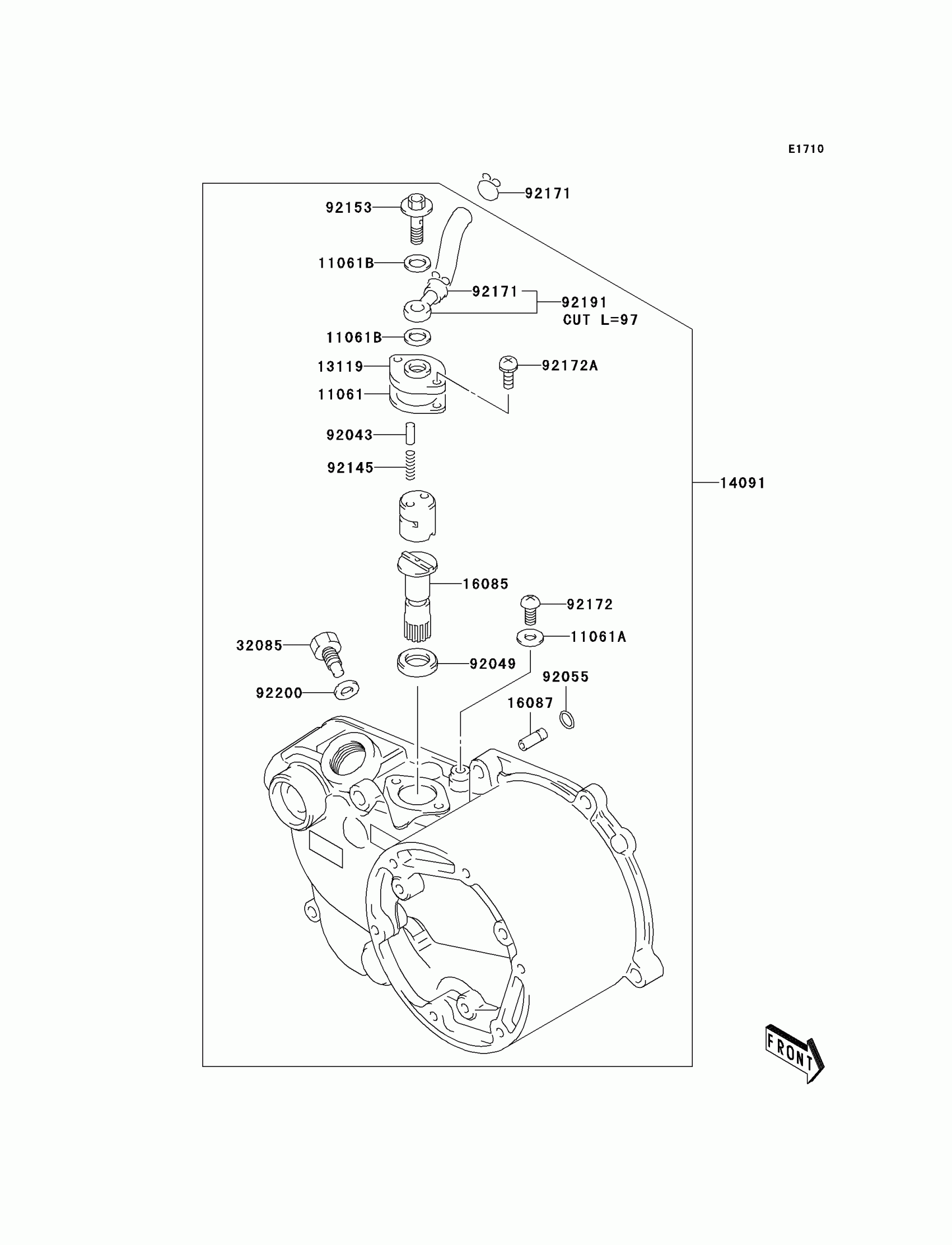

2005 Kawasaki KDX50 Oil Pump Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,OIL PUMP

11061-S043

1

$2.78

In stock

11061A

GASKET,AIR VENT SCREW

11061-S044

1
Out of stock

11061B

GASKET

11061-S045

1

$1.49

In stock

13119

CAM-RELEASE

13119-S001

1

$16.75

In stock

14091

COVER,CLUTCH

14091-S097

1

$747.90

In stock

16085

GEAR

16085-S002

1

$36.56

In stock

16087

VALVE-CHECK,CRANK

16087-S002

1
Out of stock

32085

STOPPER

32085-S005

1

$2.08

In stock

92043

PIN,SUB

92043-S025

1
Out of stock

92049

SEAL-OIL,OIL PUMP

92049-S027

1
Out of stock

92055

RING-O,CHECK VALVE

92055-S038

1

$2.00

In stock

92145

1

$1.49

In stock

92153

BOLT

92153-S192

1

$5.10

In stock

92171

CLAMP,OIL HOSE

92171-S062

1

$1.49

In stock

92172

SCREW

92172-S110

1

$1.64

In stock

92172A

SCREW,OIL PUMP

92172-S121

1
Out of stock

92191

TUBE,OIL

92191-S040

1
Out of stock

92200

WASHER,PLUNGER

92200-S084

1
Out of stock
