2005 Kawasaki KDX50 Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2005 Kawasaki KDX50, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

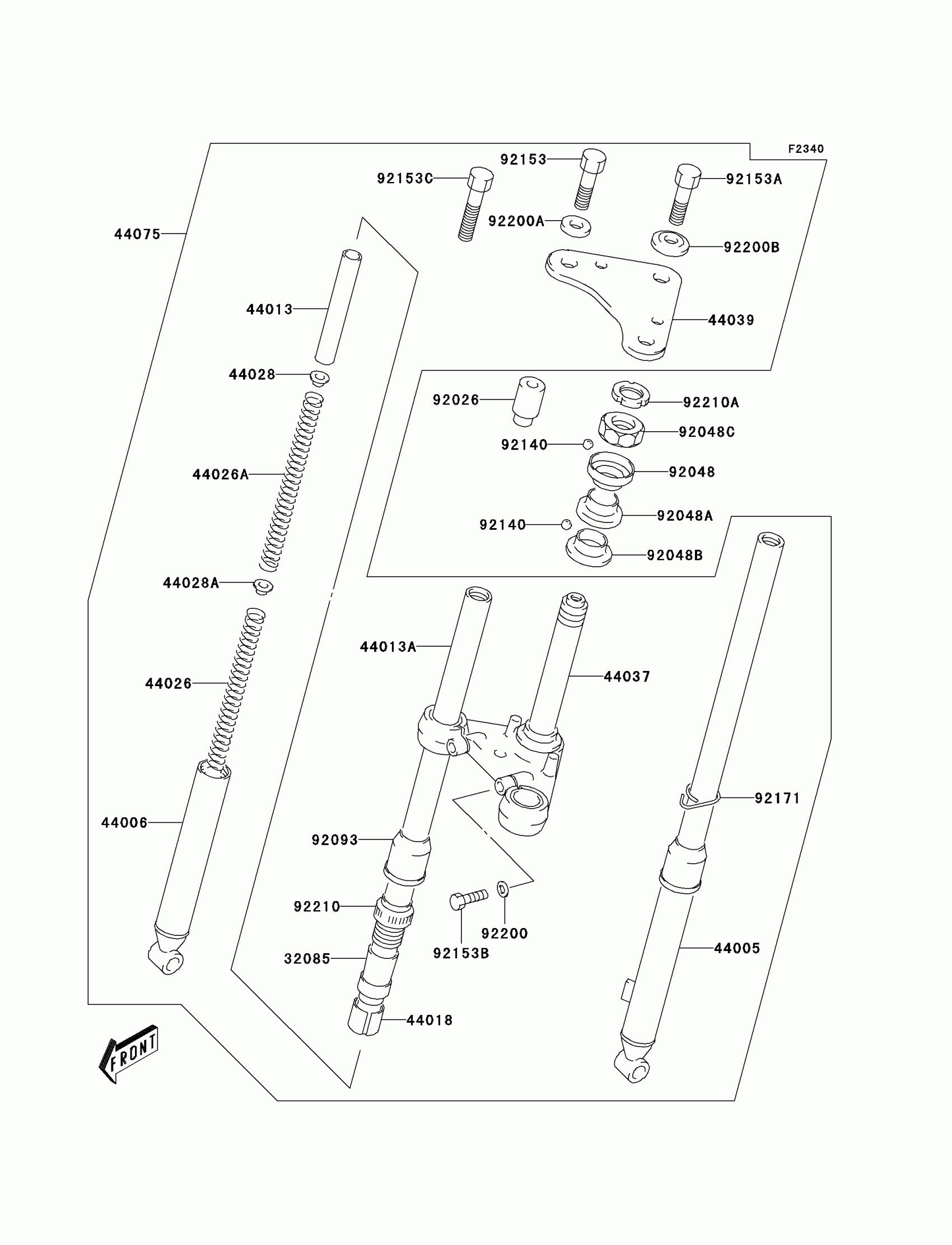

2005 Kawasaki KDX50 Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

32085

STOPPER

32085-S013

1
Out of stock

44005

1

$55.32

In stock

44006

1

$55.32

In stock

44013

PIPE-FORK INNER

44013-S004

1

$4.03

In stock

44013A

PIPE-FORK INNER

44013-S005

1

$42.06

In stock

44018

PISTON-FORK

44018-S003

1
Out of stock

44026

SPRING-FRONT FORK

44026-S007

1
Out of stock

44026A

SPRING-FRONT FORK

44026-S008

1
Out of stock

44028

GUIDE-FORK SPRING

44028-S001

1

$3.11

In stock

44028A

GUIDE-FORK SPRING

44028-S002

1

$3.63

In stock

44037

HOLDER-FORK UNDER

44037-S004

1

$84.51

In stock

44039

HOLDER-FORK UPPER

44039-S003

1

$23.86

In stock

44075

DAMPER-SET-FORK,B.SILVER

44075-S001-530

1
Out of stock

92026

SPACER,FRONT FORK

92026-S110

1

$10.95

In stock

92048

RACE,STEERING INNER,UPP

92048-S006

1
Out of stock

92048A

RACE,STEERING INNER,LWR

92048-S007

1
Out of stock

92048B

RACE,STEARING OUTER,LOW

92048-S008

1
Out of stock

92048C

RACE,STEERING OUTER,UPP

92048-S009

1
Out of stock

92093

SEAL

92093-S043

1

$8.57

In stock

92140

BALL,STEERING

92140-S004

1

$1.42

In stock

92153

BOLT

92153-S309

1

$3.63

In stock

92153A

BOLT

92153-S310

1
Out of stock

92153B

BOLT

92153-S322

1

$2.76

In stock

92153C

BOLT,FRONT FORK

92153-S323

1

$4.03

In stock

92171

CLAMP

92171-S104

1

$3.51

In stock

92200

WASHER

92200-S124

1
Out of stock

92200A

WASHER,36X10.5X2.3

92200-S175

1
Out of stock

92200B

WASHER,33.5X10.5X4.2

92200-S176

1
Out of stock

92210

NUT

92210-S114

1
Out of stock

92210A

NUT,STEERING STEM

92210-S115

1
Out of stock
