2005 Kawasaki KDX50 Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 2005 Kawasaki KDX50, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

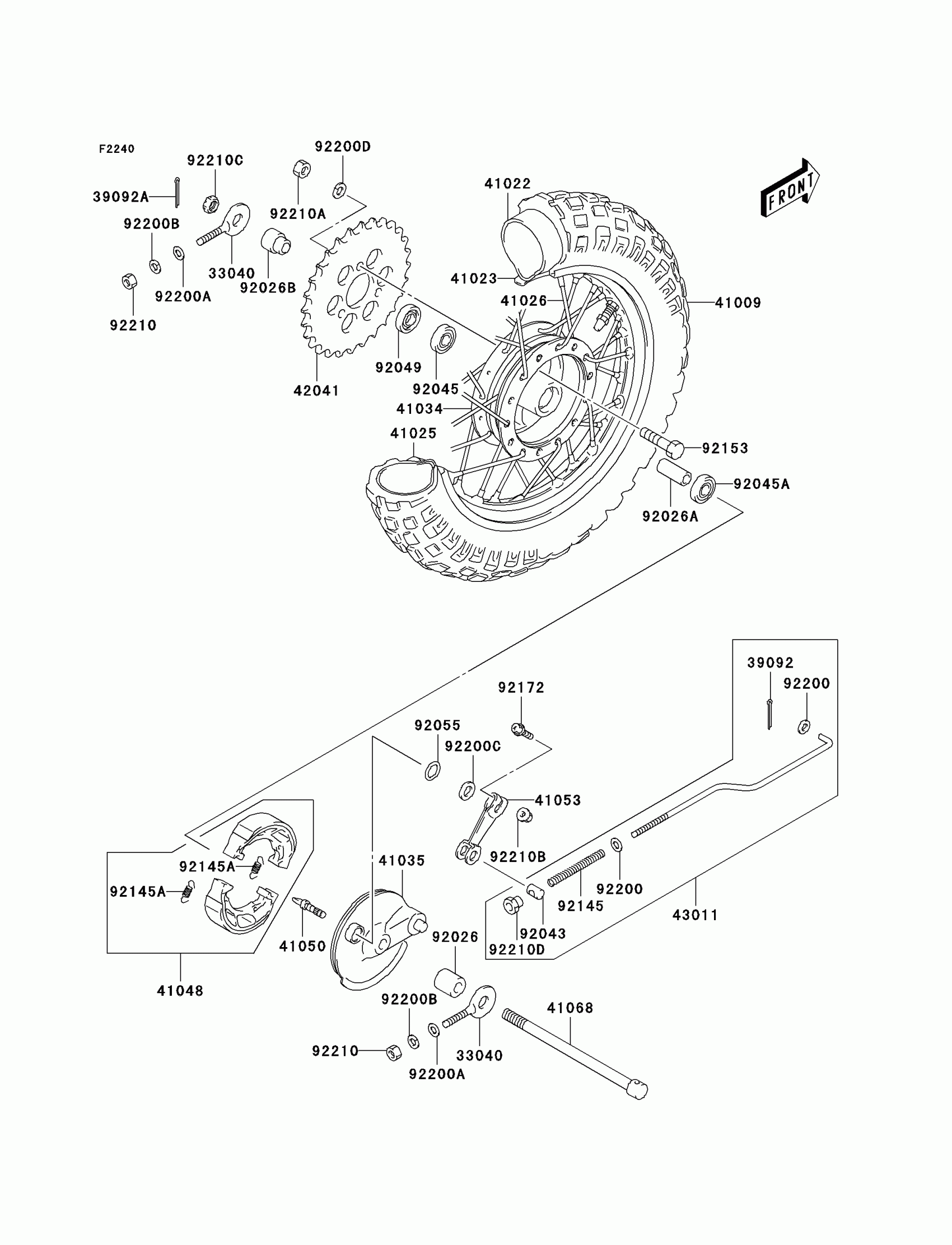

2005 Kawasaki KDX50 Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

33040

ADJUSTER-CHAIN

33040-S003

1

$5.78

In stock

39092

PIN-HAIR,FR FOOTREST COTTER

39092-S004

1
Out of stock

39092A

PIN-HAIR,COTTER

39092-S005

1

$1.64

In stock

41009

TIRE,2.50-10

41009-S014

1

$38.99

In stock

41022

TUBE-TIRE

41022-S005

1

$14.47

In stock

41023

BAND-RIM

41023-S005

1

$1.95

In stock

41025

RIM,1.40X10

41025-S010

1

$69.43

In stock

41026

SPOKE-ASSY

41026-S005

1

$19.10

In stock

41034

DRUM-ASSY,REAR WHEEL

41034-S006

1
Out of stock

41035

PANEL-ASSY-BRAKE

41035-S005

1

$65.60

In stock

41048

SHOE-BRAKE

41048-S008

1

$34.93

In stock

41050

CAM-BRAKE

41050-S007

1

$14.41

In stock

41053

LEVER-BRAKE CAM

41053-S010

1

$8.71

In stock

41068

AXLE

41068-S010

1

$14.32

In stock

42041

SPROCKET-HUB,28T

42041-S007

1
Out of stock

43011

ROD-BRAKE

43011-S003

1

$7.63

In stock

92026

SPACER

92026-S111

1

$5.12

In stock

92026A

1

$5.36

In stock

92026B

SPACER

92026-S118

1

$5.12

In stock

92043

PIN

92043-S006

1

$2.00

In stock

92045

1

$15.46

In stock

92045A

1

$17.90

In stock

92049

SEAL-OIL,WHEEL HUB

92049-S055

1
Out of stock

92055A

RING-O

92055-S091

1

$1.39

In stock

92145

SPRING,REAR BRAKE ROD

92145-S046

1
Out of stock

92145A

SPRING,BRAKE SHOE

92145-S122

1

$2.00

In stock

92153

BOLT,8X36

92153-S311

1

$2.25

In stock

92172

SCREW,FRONT BRAKE

92172-S192

1
Out of stock

92200

WASHER

92200-S002

1
Out of stock

92200A

WASHER

92200-S003

1
Out of stock

92200B

WASHER

92200-S102

1
Out of stock

92200C

WASHER,10.5X18X1

92200-S177

1
Out of stock

92200D

WASHER

92200-S178

1
Out of stock

92210

NUT

92210-S001

1
Out of stock

92210A

NUT

92210-S051

1
Out of stock

92210B

NUT

92210-S067

1
Out of stock

92210C

NUT,FRONT AXLE

92210-S119

1
Out of stock

92210D

NUT

92210-S120

1
Out of stock
