Rear Arm

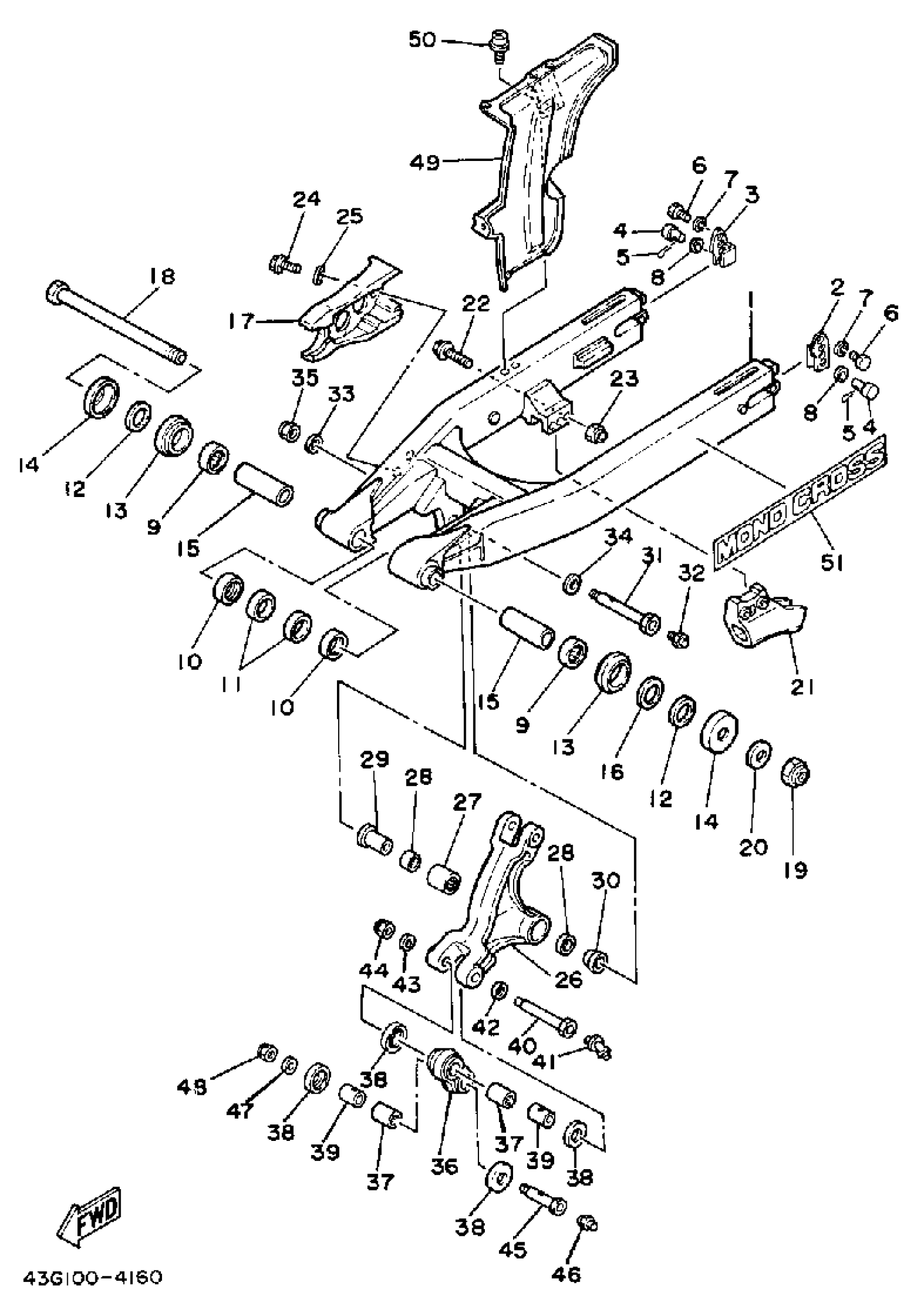

1984 Yamaha IT200 (IT200L) Rear Arm Diagram
Find the part on the Rear Arm diagram for your 1984 Yamaha IT200 (IT200L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
REAR ARM
(43G-22110-00-00)
2
PLATE 1
43G-2539F-00-00
3
PLATE 2
43G-2539G-00-00
4
PIN, CLEVIS (682)
91790-05020-00
8
WASHER, PLAIN (646)
92990-05600-00
10
BUSH, SOLID (23X)
90380-22111-00
11
OIL SEAL (23X)
93106-22019-00
12
WASHER, PLATE
90201-22680-00
18
SHAFT, PIVOT
5X4-22141-01-00
19
NUT, SELF-LOCKING
90185-16002-00
20
WASHER, PLATE (5X6)
90201-160F6-00
26
ARM, RELAY
(43G-2217A-00-00)
28
OIL SEAL
93109-20076-00
29
COLLAR
90387-147G6-00
30
COLLAR (23X)
90387-147G7-00
31
BOLT
90109-12701-00
34
WASHER, PLATE(3FC)
90201-142M6-00
35
NUT, SELF LOCKING (23X)
90185-12119-00
36
ROD, CONNECTING 1
23X-2217F-00-00
40
BOLT
90109-10702-00
43
WASHER, PLATE(6TC)
90201-10M05-00
44
NUT, SELF LOCKING (23X)
90185-10120-00
45
BOLT
90109-10703-00
49
. CASE, CHAIN
5X8-W2231-01-00
50
SCREW, WITH WASHER (1W4)
90159-06016-00
51
EMBLEM, REAR ARM
5X8-2218A-00-00
