1981 Yamaha IT175 (IT175H) Rear ARM Diagram

← All diagrams

Find the part on the Rear ARM diagram for your 1981 Yamaha IT175 (IT175H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

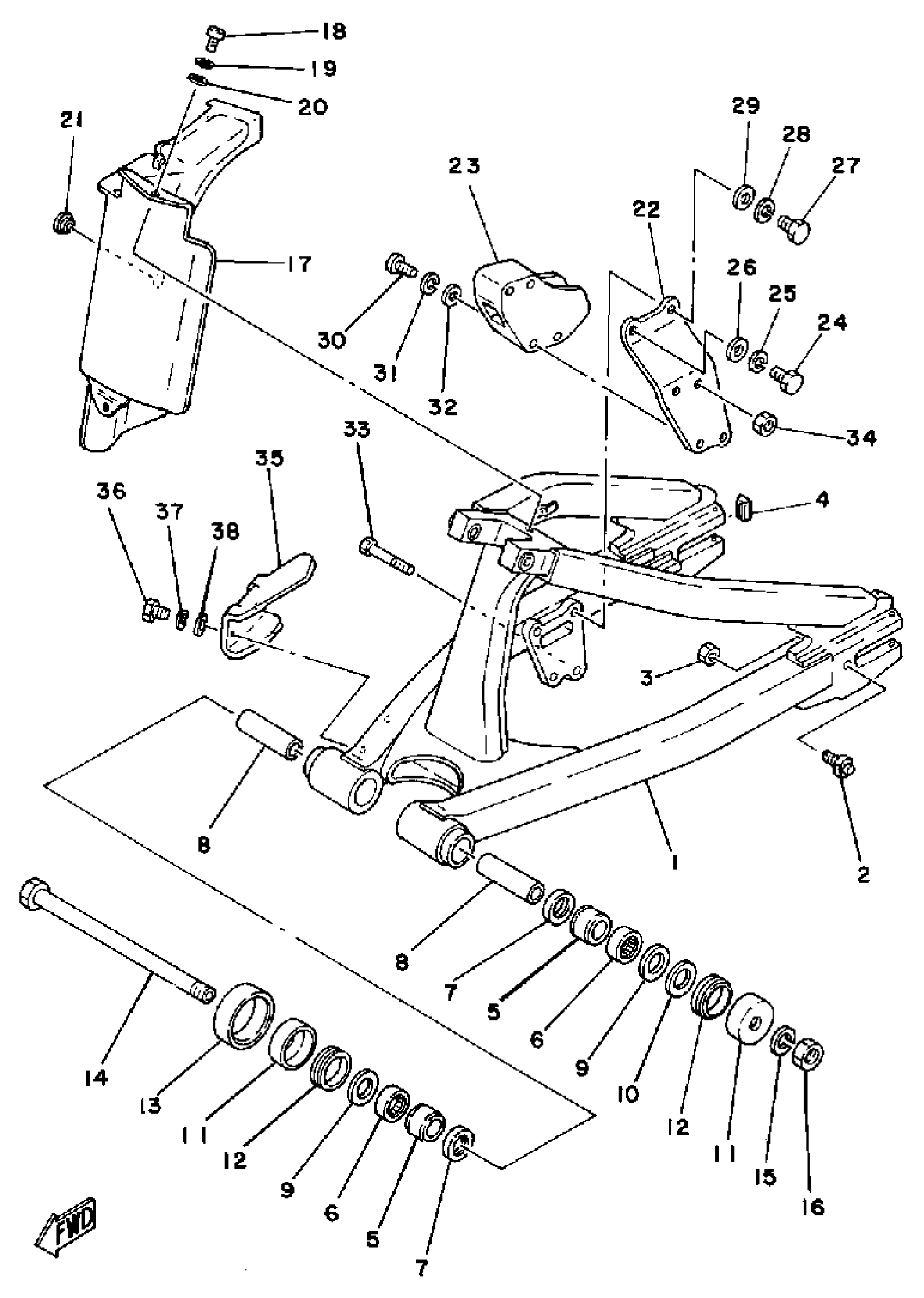

1981 Yamaha IT175 (IT175H) Rear ARM Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM

(3R6-22110-00-35)

1
Out of stock

2

BOLT

90109-08569-00

1
Out of stock

3

NUT, FLANGE

95704-08500-00

1
Out of stock

4

PLUG, SPEC''L SHAPE

(90338-22103-00)

1
Out of stock

5

BUSH, SPEC''L NYLON

90386-22097-00

1
Out of stock

6

1

$41.17

In stock

7

OIL SEAL, SDO-TYPE

93109-22018-00

1
Out of stock

8

BUSH, SOLID (3R4)

90380-16077-00

1

$36.61

In stock

9

WASHER, PLATE

90201-22680-00

1
Out of stock

10

SHIM,REAR ARM

240-22127-00-00

1

$5.74

In stock

11

COVER, THRUST

2K6-22128-01-00

1

$26.13

In stock

12

OIL SEAL (35X41.5X8-483)

93108-35004-00

1

$12.58

In stock

13

SEAL, GUARD

431-22151-03-00

1
Out of stock

14

SHAFT, PIVOT

1W4-22141-00-00

1
Out of stock

15

WASHER(JN5)

92907-16100-00

1

$12.08

In stock

16

NUT

90170-16111-00

1
Out of stock

17

CASE, CHAIN

3R6-22311-00-00

1
Out of stock

18

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

21

COLLAR

90387-08079-00

—
Out of stock

22

ARM, TENSIONER

3R3-22179-00-00

1
Out of stock

23

SUPPORT, CHAIN

3R3-22199-00-00

1
Out of stock

24

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

25

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

26

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

27

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

28

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

29

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

30

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

33

BOLT, HEXAGON W/W DEEP RECESS

97E95-06555-00

1
Out of stock

34

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

35

PORTECTOR, CHAIN

3R3-22147-00-00

1
Out of stock

36

BOLT, HEXAGON

97013-05012-00

—

$1.43

In stock

37

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

38

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock
