2012 Kawasaki Edge R Leg Shield Diagram

← All diagrams

Find the part on the Leg Shield diagram for your 2012 Kawasaki Edge R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

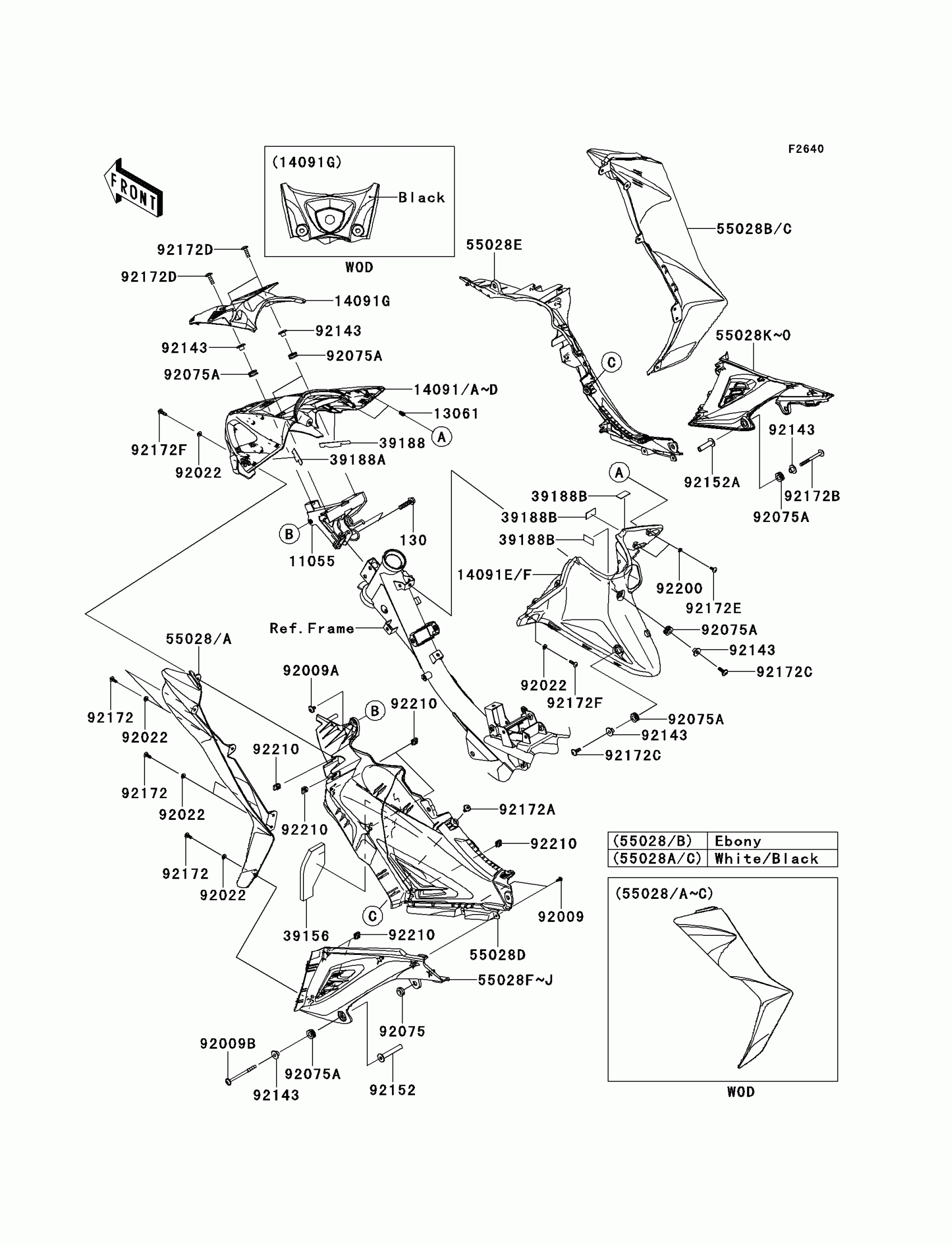

2012 Kawasaki Edge R Leg Shield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11055

BRACKET,FRONT COVER

11055-1515

1

$25.90

In stock

13061

BOSS

13061-0384

1

$3.58

In stock

14091

COVER,FRONT,FR,C.P.BLUE

14091-1783-20D

1
Out of stock

14091B

COVER,FRONT,FR,C.L.GREEN

14091-1783-21Q

1
Out of stock

14091E

COVER,FRONT,RR,EBONY

14091-1784-20A

1
Out of stock

14091G

COVER,FRONT,TOP,F.BLACK

14091-1785-6Z

1

$5.97

In stock

39156

PAD

39156-0600

1

$1.73

In stock

39188

TAPE,LH

39188-0020

1

$0.85

In stock

39188A

TAPE,RH

39188-0021

1

$0.85

In stock

39188B

TAPE

39188-0022

1

$0.85

In stock

55028

COWLING,LEG SHIELD,OUT,LH,EBO

55028-0273-20A

1
Out of stock

55028B

COWLING,LEG SHIELD,OUT,RH,EBO

55028-0274-20A

1
Out of stock

55028D

1

$14.34

In stock

55028E

1

$13.71

In stock

55028F

COWLING,LEG SHIELD,LWR,LH,BLUE

55028-0277-20D

1
Out of stock

55028H

COWLING,LEG SHIELD,LWR,LH,GRN

55028-0277-21Q

1
Out of stock

55028K

COWLING,LEG SHIELD,LWR,RH,BLUE

55028-0278-20D

1
Out of stock

55028M

COWLING,LEG SHIELD,LWR,RH,GRN

55028-0278-21Q

1
Out of stock

92009

SCREW,TAPPING,4X12,BLACK

92009-1142

1
Out of stock

92009A

SCREW,6X10

92009-1729

1
Out of stock

92009B

SCREW,6X87

92009-1983

1
Out of stock

92022

1

$3.12

In stock

92075

DAMPER

92075-1629

1

$3.97

In stock

92075A

DAMPER

92075-1634

1

$3.72

In stock

92143

COLLAR,L=9.6

92143-1016

1

$4.93

In stock

92152

COLLAR,L=64.8

92152-0862

1

$4.39

In stock

92152A

COLLAR,L=40

92152-0863

1

$3.61

In stock

92172

SCREW

92172-0016

1

$1.88

In stock

130

BOLT-FLANGED,8X35

130BB0835

1

$3.53

In stock

92172A

SCREW,6X14

92172-0055

1

$0.44

In stock

92172B

SCREW,6X65

92172-0179

1

$1.81

In stock

92172C

SCREW,6X18

92172-0192

1

$10.83

In stock

92172D

SCREW,6X22

92172-0373

1

$1.47

In stock

92172E

SCREW,4X12

92172-0442

1

$0.61

In stock

92172F

SCREW,5X18

92172-0443

1

$0.61

In stock

92200

WASHER,4X9.5X1

92200-0546

1
Out of stock

92210

NUT,PLATE,5MM

92210-0262

1
Out of stock
