1979 Yamaha EC540C Steering EC540D Diagram

← All diagrams

Find the part on the Steering EC540D diagram for your 1979 Yamaha EC540C, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

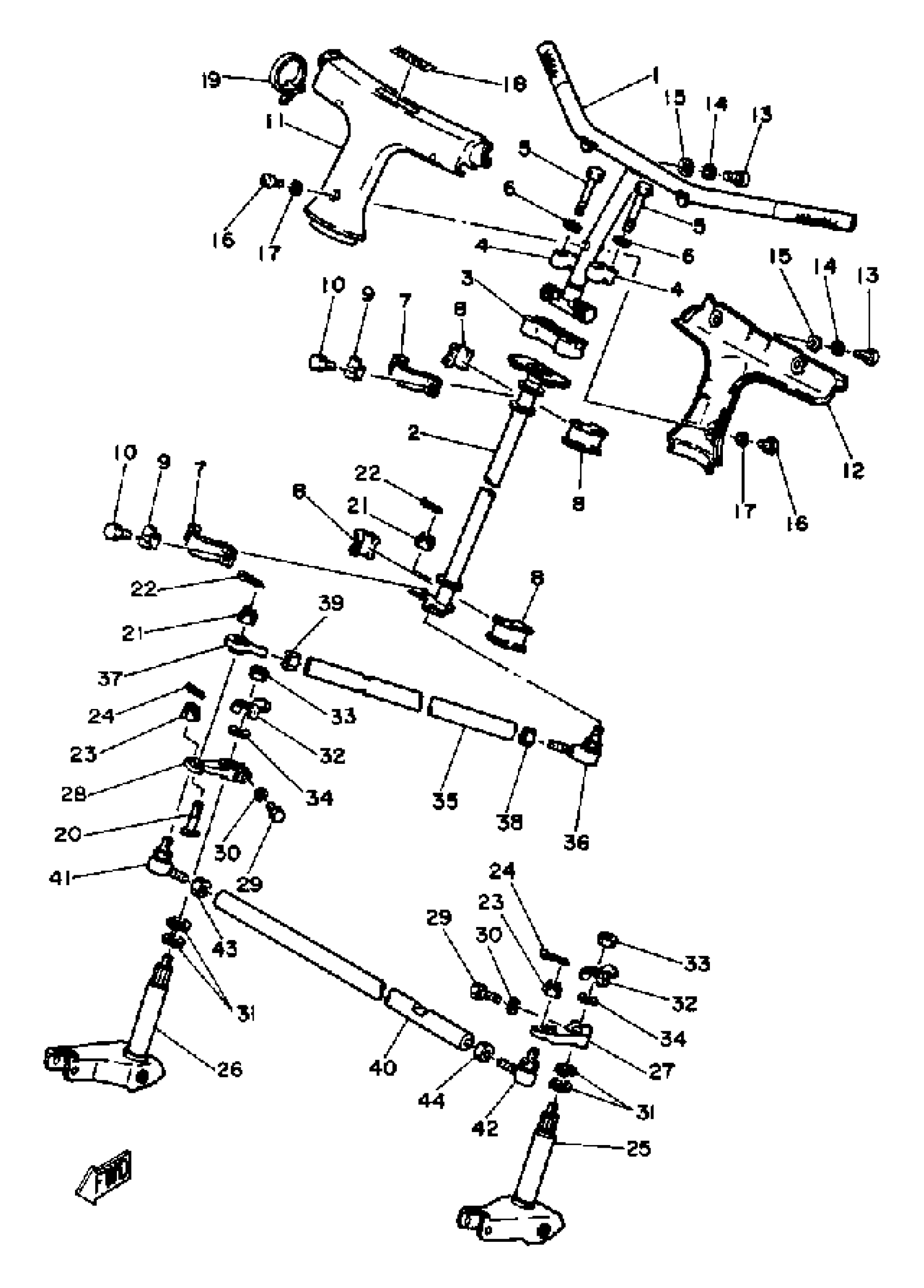

1979 Yamaha EC540C Steering EC540D Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8K1-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8H8-23813-00-00

1
Out of stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

8

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

9

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

10

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

11

PAD, STEERING

8H8-23815-00-00

1
Out of stock

12

PAD, STEERING

(8H8-23817-00-00)

1
Out of stock

13

SCREW, PAN

98517-05012-00

1

$3.91

In stock

14

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

15

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

16

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

17

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

18

EMBLEM

8H8-23819-00-00

1
Out of stock

19

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

20

BOLT

90109-10482-00

1
Out of stock

21

NUT, NYLON

95707-10300-00

—

$6.68

In stock

22

PIN, COTTER

91490-20025-00

—

$1.31

In stock

23

NUT, NYLON

95707-10300-00

—

$6.68

In stock

24

PIN, COTTER

91490-20025-00

—

$1.31

In stock

25

COLUMN, SKI 1

8H8-23853-00-00

1
Out of stock

26

COLUMN, SKI 2

8H8-23854-00-00

1
Out of stock

27

ARM, OUTSIDE 1

(8H8-23851-00-00)

1
Out of stock

28

ARM, OUTSIDE 2

8H8-23852-01-00

1
Out of stock

29

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

30

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

31

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

32

WASHER, LOCK

90215-10096-00

1
Out of stock

33

NUT(3BM)

95314-10600-00

—

$1.74

In stock

34

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

35

ROD, STEERING RELAY

(8H8-23821-00-00)

1
Out of stock

36

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

37

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

38

NUT (682)

95380-10700-00

1

$5.78

In stock

39

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

40

ROD, TIE

8H8-23831-00-00

1
Out of stock

41

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

42

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

43

NUT (682)

95380-10700-00

1

$5.78

In stock

44

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock
