1979 Yamaha EC540C Steering EC540C Diagram

← All diagrams

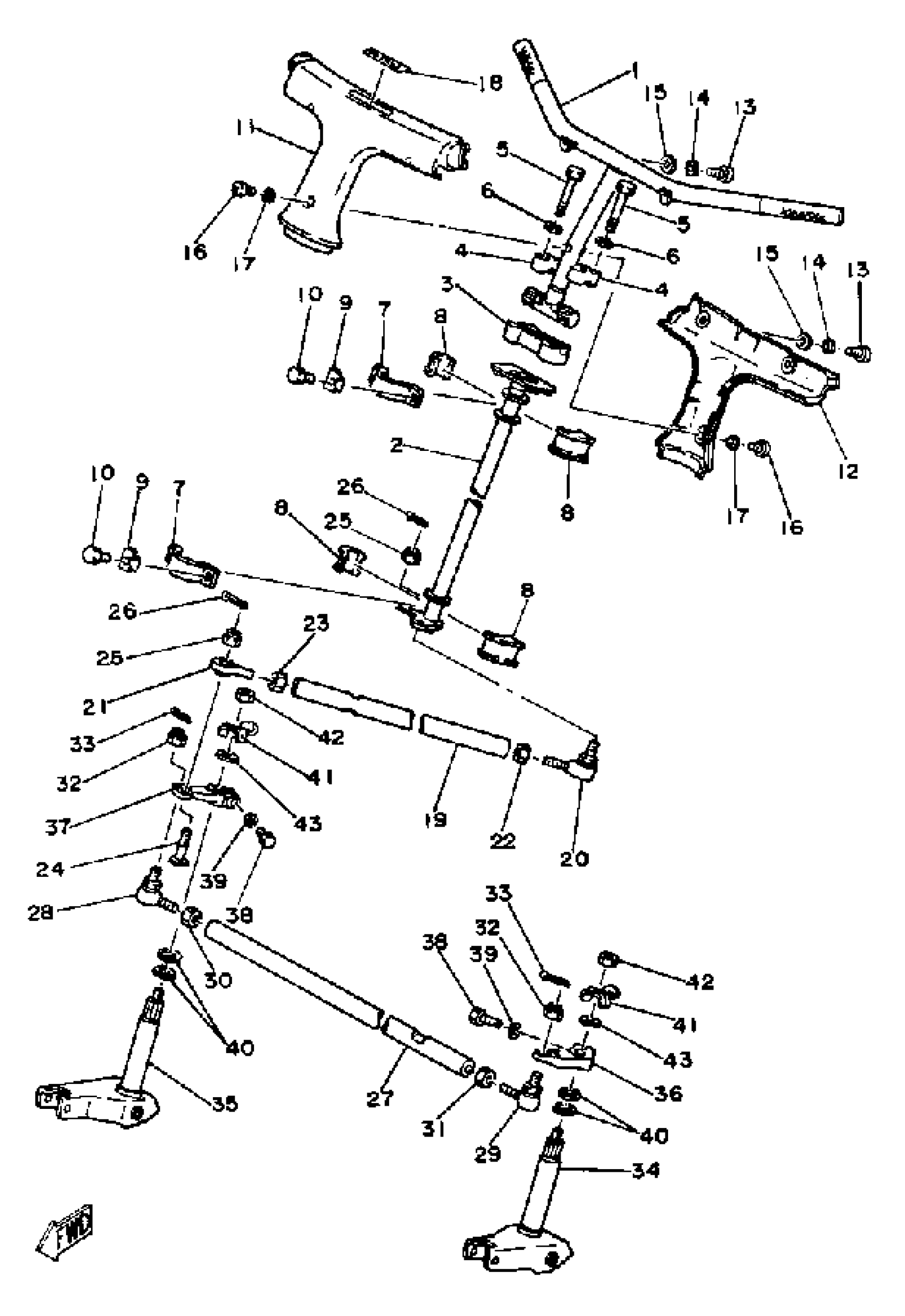

Find the part on the Steering EC540C diagram for your 1979 Yamaha EC540C, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1979 Yamaha EC540C Steering EC540C Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8K1-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8H8-23813-00-00

1
Out of stock

3

HOLDER HANDLE UPR

164-23441-01-38

1
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

6

WASHER(JN5)

92907-08100-00

1

$5.98

In stock

7

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

8

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

9

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

10

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

11

PAD, STEERING

8H8-23815-00-00

1
Out of stock

12

PAD, STEERING

(8H8-23817-00-00)

1
Out of stock

13

SCREW, PAN

98517-05012-00

1

$3.91

In stock

14

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

15

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

16

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

17

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

18

EMBLEM

8H8-23819-00-00

1
Out of stock

19

ROD, STEERING RELAY

(8H8-23821-00-00)

1
Out of stock

20

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

21

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

22

NUT (682)

95380-10700-00

1

$5.78

In stock

23

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

24

BOLT

90109-10482-00

1
Out of stock

25

NUT, NYLON

95707-10300-00

—

$6.68

In stock

26

PIN, COTTER

91490-20025-00

—

$1.31

In stock

27

ROD, TIE

8H8-23831-00-00

1
Out of stock

28

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

29

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

30

NUT (682)

95380-10700-00

1

$5.78

In stock

31

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

32

NUT, NYLON

95707-10300-00

—

$6.68

In stock

33

PIN, COTTER

91490-20025-00

—

$1.31

In stock

34

COLUMN, SKI 1

8H8-23853-00-00

1
Out of stock

35

COLUMN, SKI 2

8H8-23854-00-00

1
Out of stock

36

ARM, OUTSIDE 1

(8H8-23851-00-00)

1
Out of stock

37

ARM, OUTSIDE 2

8H8-23852-01-00

1
Out of stock

38

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

39

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

40

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

41

WASHER, LOCK

90215-10096-00

1
Out of stock

42

NUT(3BM)

95314-10600-00

—

$1.74

In stock

43

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock
