1979 Yamaha EC540C Electrical 1 EC540D Diagram

← All diagrams

Find the part on the Electrical 1 EC540D diagram for your 1979 Yamaha EC540C, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

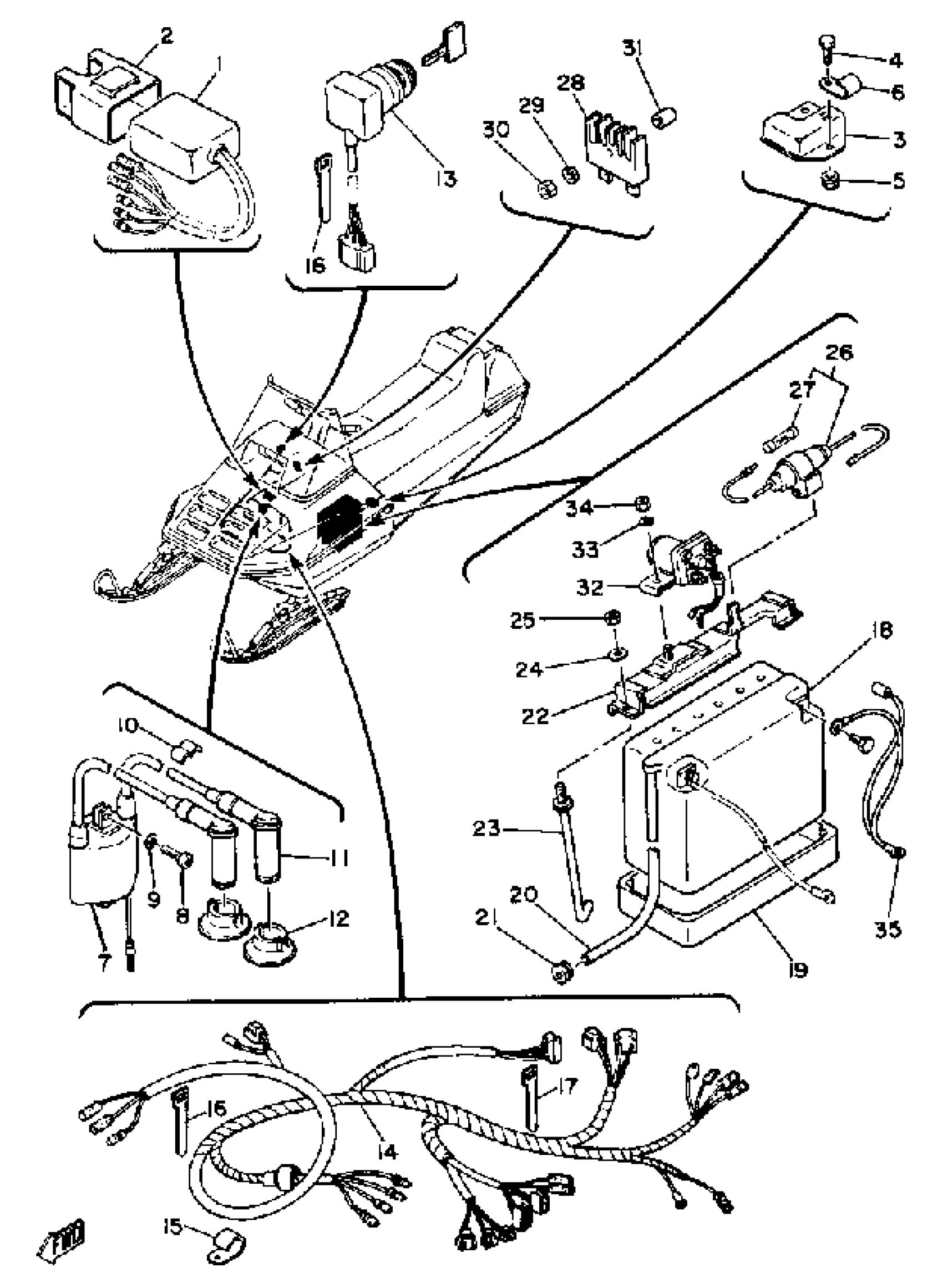

1979 Yamaha EC540C Electrical 1 EC540D Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CDI UNIT ASSEMBLY

8H4-85540-20-00

1
Out of stock

2

BAND

2A7-85546-00-00

—

$20.40

In stock

3

VOLTAGE REGULATOR ASSY

7XE-81910-00-00

1

$50.55

In stock

4

BOLT(8CP)

97017-06014-00

1

$5.12

In stock

5

NUT, NYLON

95707-06300-00

1

$3.20

In stock

6

CLAMP

90465-08028-00

1

$4.62

In stock

7

IGNITION COIL ASSEMBLY

8H8-82310-10-00

1
Out of stock

8

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

CLAMP, CORD

861-82361-00-00

—

$5.34

In stock

11

PLUG CAP ASSY

85G-82370-20-00

1

$28.09

In stock

12

SEAL

8G5-82372-00-00

1

$4.66

In stock

13

MAIN SWITCH ASSY

8K1-82510-21-00

—
Out of stock

14

WIRE HARNESS ASSEMBLY

8K1-82590-20-00

1
Out of stock

15

CLAMP

90465-08028-00

1

$4.62

In stock

16

BAND

341-26397-01-00

1
Out of stock

17

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock

18

SY50N18LAT YUASA BATTERY

SY5-0N18L-A0-00

1
Out of stock

19

SEAT, BATTERY

(8H8-82122-00-00)

1
Out of stock

20

HOSE (L1500)

90445-084J0-00

—

$16.40

In stock

21

GROMMET (461)

90480-12067-00

—
Out of stock

22

PLATE BATTERYFITTING

83R-82136-00-00

1
Out of stock

23

SCREW, FITTING

8K1-82133-00-00

1
Out of stock

24

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

25

NUT, NYLON

95707-06300-00

1

$3.20

In stock

26

FUSE HOLDER ASSEMBLY

2J2-82150-10-00

1
Out of stock

27

FUSE

682-82151-02-00

1
Out of stock

28

RECTIFIER ASSY (RXKING,RXS)

3HB-H1970-01-00

1
Out of stock

29

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

30

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

31

SPACER

90560-07007-00

—
Out of stock

32

. STARTER RELAY ASSY

8J9-81940-10-00

1
Out of stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

35

WIRE PLUS LEAD

84N-82115-00-00

1
Out of stock
