2005 Suzuki DR650SE Rear Fender Diagram

← All diagrams

Find the part on the Rear Fender diagram for your 2005 Suzuki DR650SE, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

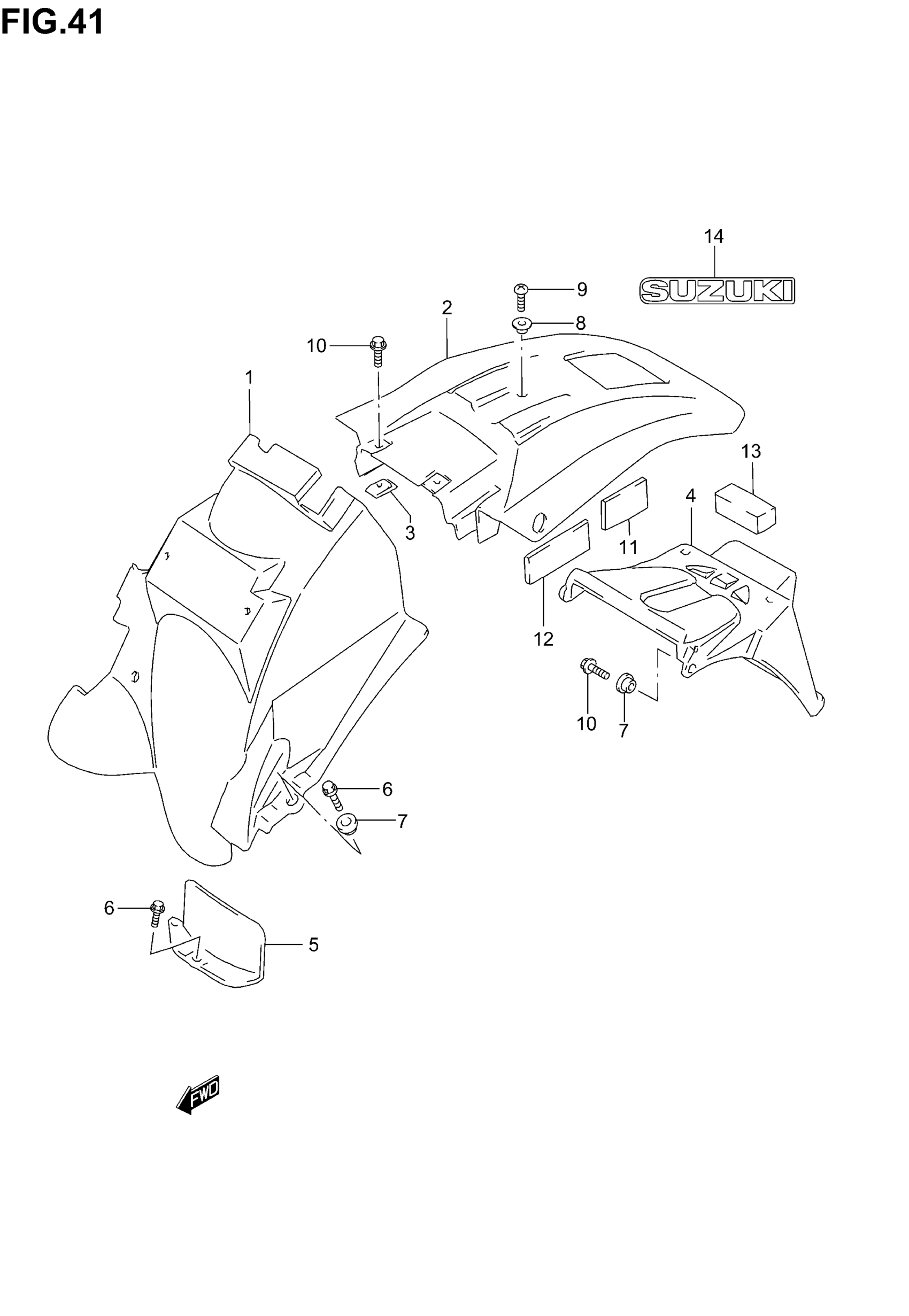

2005 Suzuki DR650SE Rear Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BODY,REAR FENDER FRONT

63112-32E00

1
Out of stock

2

BODY, REAR FENDER REAR (BLACK) | MODEL K1 FOR CT5

63113-32E10-019

1
Out of stock

2

BODY,RR FENDER RR (WHITE) | MODEL K1 FOR N9J This part replaces 63113-32E10-30H.

63113-32E30-30H

1
Out of stock

2

BODY, REAR FENDER REAR (BLUE) | MODEL K2/K3/K4/K5 FOR N9J

63113-32E10-YJ4

1
Out of stock

2

BODY, REAR FENDER REAR (YELLOW | MODEL K2/K3/K4/K5 FOR YU1

63113-32E10-YU1

1
Out of stock

3

NUT, FENDER REAR

47153-19C01

2
Out of stock

4

EXTENSION,REAR FENDER

63311-32E00

1
Out of stock

5

MUD GUARD,REAR FENDER

63411-32E00

1
Out of stock

6

BOLT, REAR FENDER

09113-06001

4
Out of stock

7

WASHER

09169-06073

4
Out of stock

8

WASHER (6.3X16X1) This part replaces 09169-06054.

09169-06053

1
Out of stock

9

SCREW(6X16) This part replaces 09139-06067.

09139-06237

1
Out of stock

10

BOLT This part replaces 01550-06163.

01550-0616A

6
Out of stock

11

CUSHION, SIDE

63191-25C00

2
Out of stock

12

CUSHION,REAR FENDER

63118-32E00

2
Out of stock

13

1

$16.15

In stock

14

EMBLEM | MODEL K4/K5 FOR N9J

68177-04A00-HU8

1
Out of stock

14

EMBLEM | MODEL K4/K5 FOR YU1

68177-04A00-GY8

1
Out of stock
