1988 Kawasaki Concours Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 1988 Kawasaki Concours, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

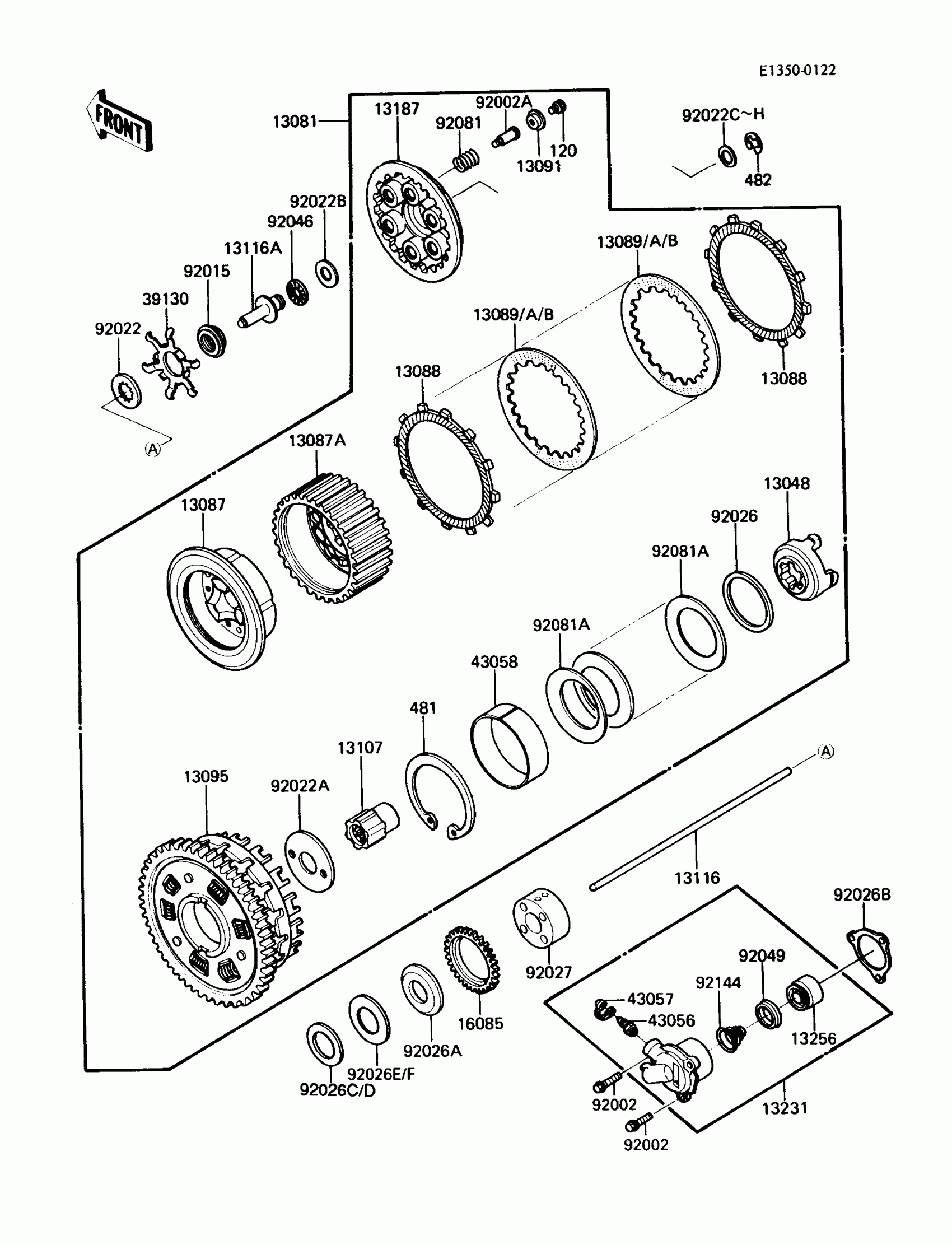

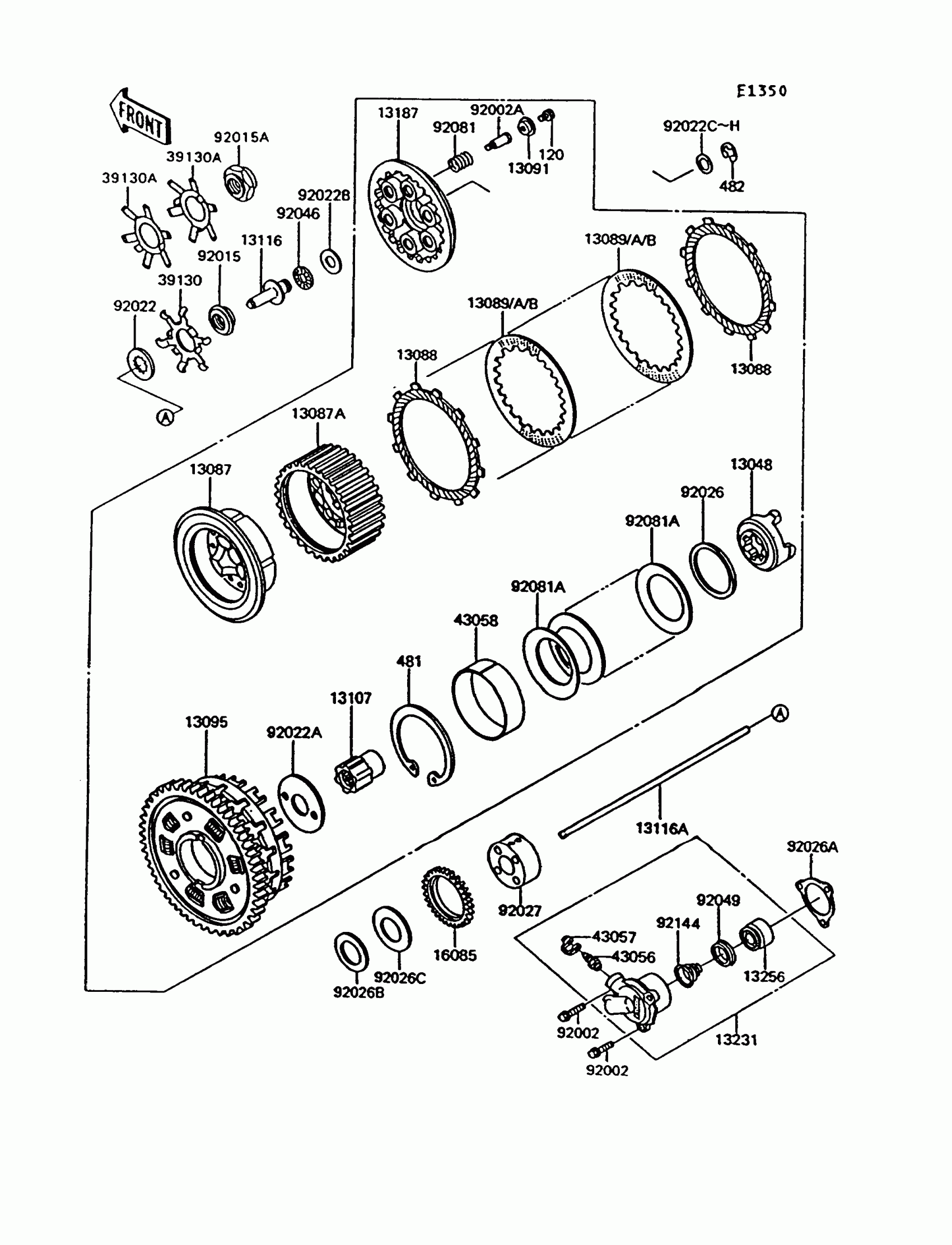

1988 Kawasaki Concours Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

CAM-DAMPER

13048-1007

1

$93.42

In stock

13081

CLUTCH-ASSY

13081-1221

1
Out of stock

13087

HUB-CLUTCH

13087-1071

1

$312.47

In stock

13087A

HUB-CLUTCH

13087-1072

1

$451.30

In stock

13088

PLATE-FRICTION

13088-1051

1

$13.36

In stock

13089

PLATE-CLUTCH,T=2.3

13089-1004

—

$10.41

In stock

13089A

PLATE-CLUTCH,T=2.6

13089-1067

—

$10.84

In stock

13089B

PLATE-CLUTCH,T=2.0

13089-1068

—

$10.14

In stock

13091

1

$9.69

In stock

13095

HOUSING-COMP-CLUTCH

13095-1146

1

$512.19

In stock

13107

SHAFT,CLUTCH

13107-1161

1
Out of stock

13116

ROD-PUSH,CLUTCH

13116-1118

1
Out of stock

13116A

ROD-PUSH,CLUTCH

13116-1119

1

$41.49

In stock

13187

1

$86.16

In stock

13231

RELEASE-ASSY-CLUTCH

13231-1060

1
Out of stock

13256

PISTON

13256-1052

1
Out of stock

16085

GEAR,OIL PUMP

16085-1108

1

$159.72

In stock

39130

SPRING-LEAF

39130-1054

1
Out of stock

43056

BREATHER

43056-1052

1

$11.32

In stock

43057

CAP-BREATHER

43057-1001

1

$3.89

In stock

43058

RING

43058-1059

1

$18.19

In stock

92002

BOLT

92002-1613

1
Out of stock

92002A

BOLT,CLUTCH

92002-1639

1
Out of stock

92015

NUT

92015-1538

1
Out of stock

92022

1

$11.79

In stock

92022A

1

$14.24

In stock

92022B

WASHER,15.1X29X1.0

92022-1463

1

$3.58

In stock

92022C

WASHER,15.1X23X1.0

92022-1750

—

$9.29

In stock

92022D

WASHER,15.1X23X0.8

92022-1751

—

$9.29

In stock

92022E

WASHER,15.1X23X1.2

92022-1752

—

$8.75

In stock

92022F

WASHER,15.1X23X1.4

92022-1753

—

$8.75

In stock

92022G

WASHER,15.1X23X1.6

92022-1754

—

$8.75

In stock

92022H

WASHER,15.1X23X1.8

92022-1755

—

$8.44

In stock

92026

SPACER,59X70X3.5

92026-1043

1

$30.12

In stock

92026B

1

$13.20

In stock

92026C

SPACER,25X45X2.0

92026-1306

1

$17.08

In stock

92026E

SPACER,25X62X2.0

92026-1307

1

$17.08

In stock

92027

COLLAR

92027-1710

1

$103.55

In stock

92046

1

$11.45

In stock

92049

SEAL-OIL,PISTON

92049-1165

1
Out of stock

92081

SPRING,CLUTCH

92081-1114

1

$6.01

In stock

92081A

SPRING

92081-1906

1

$38.11

In stock

92144

1

$6.75

In stock

120

BOLT-SOCKET,6X16

120Q0616

1
Out of stock

481

CIRCLIP

481J9500

1

$25.68

In stock

482

1

$3.53

In stock
