1988 Kawasaki Concours Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1988 Kawasaki Concours, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

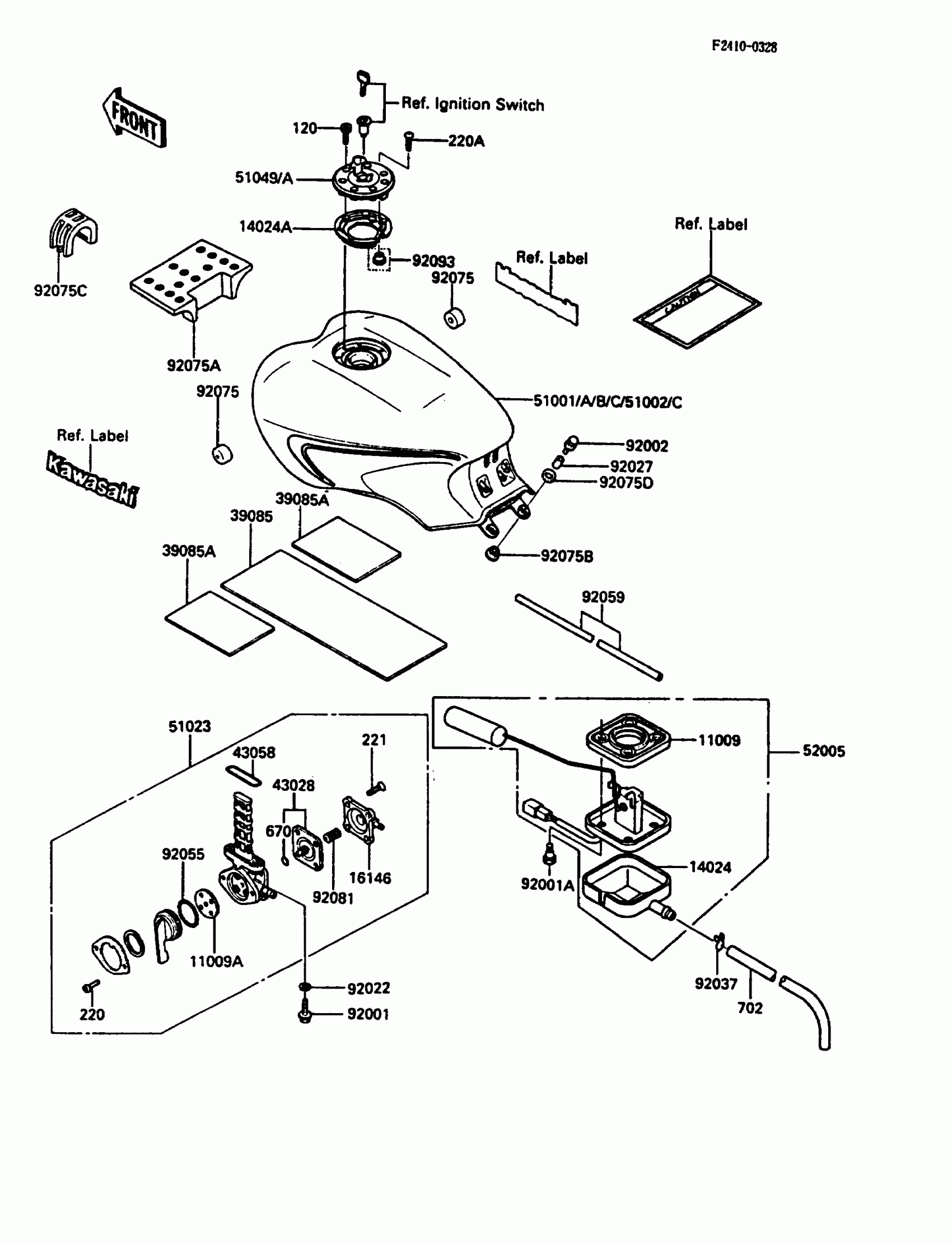

1988 Kawasaki Concours Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,FUEL GAUGE

11009-1308

1
Out of stock

11009A

GASKET,TAP VALVE

11009-1530

1

$9.22

In stock

14024

COVER,FUEL GAUGE

14025-1536

1
Out of stock

14024A

COVER,TANK CAP

14025-1913

1

$19.98

In stock

16146

1

$19.78

In stock

39085

PAD-TANK,CNT

39085-1054

1

$61.65

In stock

39085A

PAD-TANK,SIDE

39085-1055

1

$22.90

In stock

43028

DIAPHRAGM,TAP

43028-1015

1

$20.32

In stock

43058

RING,TAP FLANGED

51039-010

1

$6.01

In stock

51002

TANK-COMP-FUEL,C.P.RED

51002-5399-A5

1

$936.17

In stock

51002C

TANK-COMP-FUEL,C.P.RED

51002-5406-A5

1

$671.54

In stock

51023

TAP-ASSY,FUEL

51023-1130

1

$134.98

In stock

51049A

CAP-TANK,FUEL

51049-1080

1

$136.32

In stock

52005

GAUGE,FUEL

52005-1078

1

$131.84

In stock

92001

BOLT,6X20

92001-1091

1

$3.12

In stock

92001A

BOLT,FUEL GAUGE

92001-1705

1
Out of stock

92002

BOLT,6X25

92002-1137

1

$3.49

In stock

92022

WASHER-PLAIN

92022-183

1
Out of stock

92027

COLLAR,6.8X10X14.5

92027-156

1

$3.97

In stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

RING-O,TAP LEVER

92055-1027

1

$4.15

In stock

92059

TUBE,5X8X600

92059-1726

1
Out of stock

92075

DAMPER,FUEL TANK

92075-125

1

$4.93

In stock

92075A

DAMPER,FUEL TANK

92075-1672

1
Out of stock

92075B

1

$3.80

In stock

92075C

DAMPER,FUEL TANK

92075-1741

1

$17.20

In stock

92075D

DAMPER,FEMALE

92075-175

1

$3.49

In stock

92081

1

$3.46

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

120

BOLT-SOCKET,5X12

120S0512

1
Out of stock

220

1

$0.63

In stock

220A

SCREW-PAN-CROSS

220C0508

1
Out of stock

221

SCREW-CSK-CROS,4X14

221B0414

1
Out of stock

670

O RING,4MM

670B1504

1

$3.27

In stock

702

1

$10.53

In stock
