1988 Kawasaki Concours Front Bevel Gear Diagram

← All diagrams

Find the part on the Front Bevel Gear diagram for your 1988 Kawasaki Concours, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

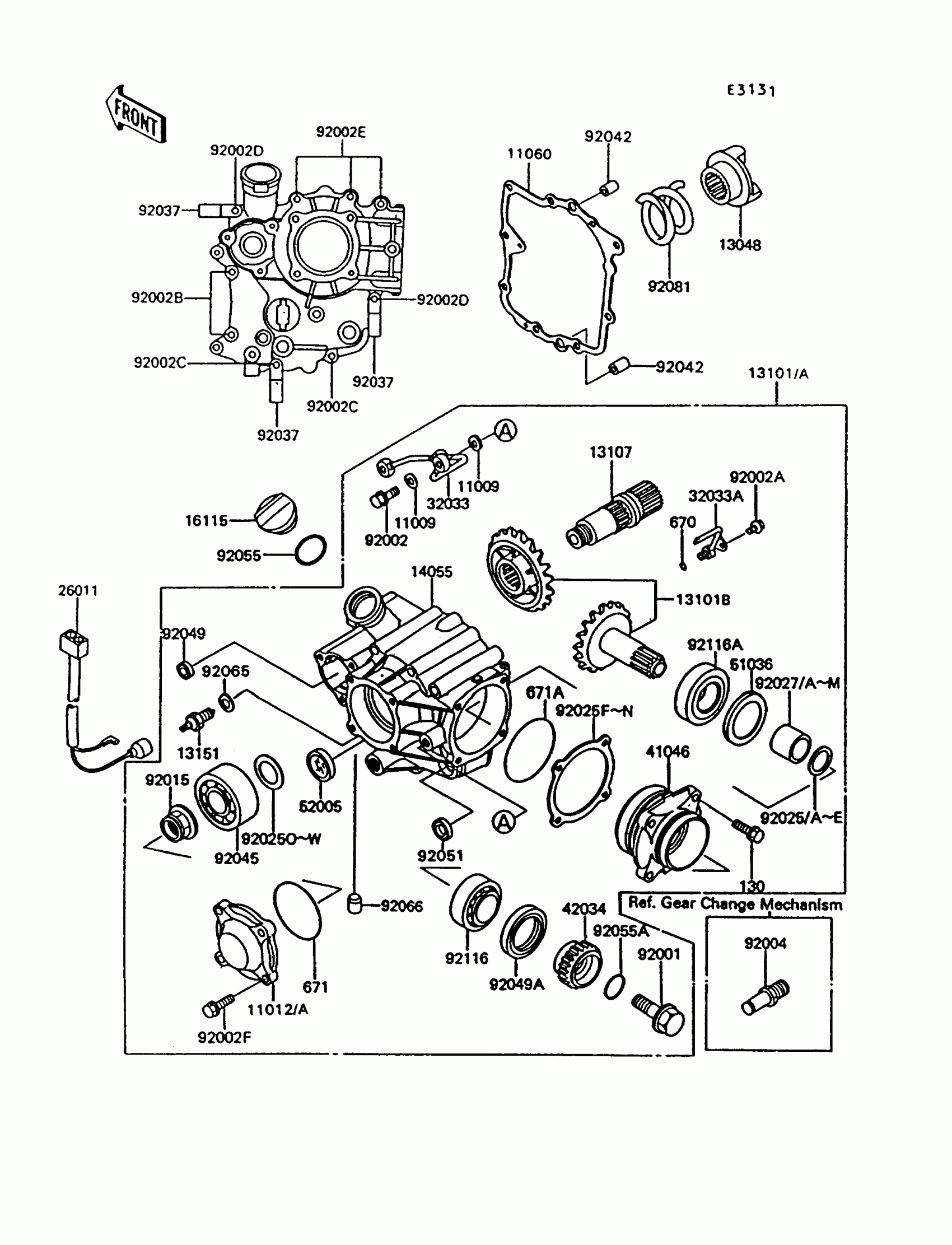

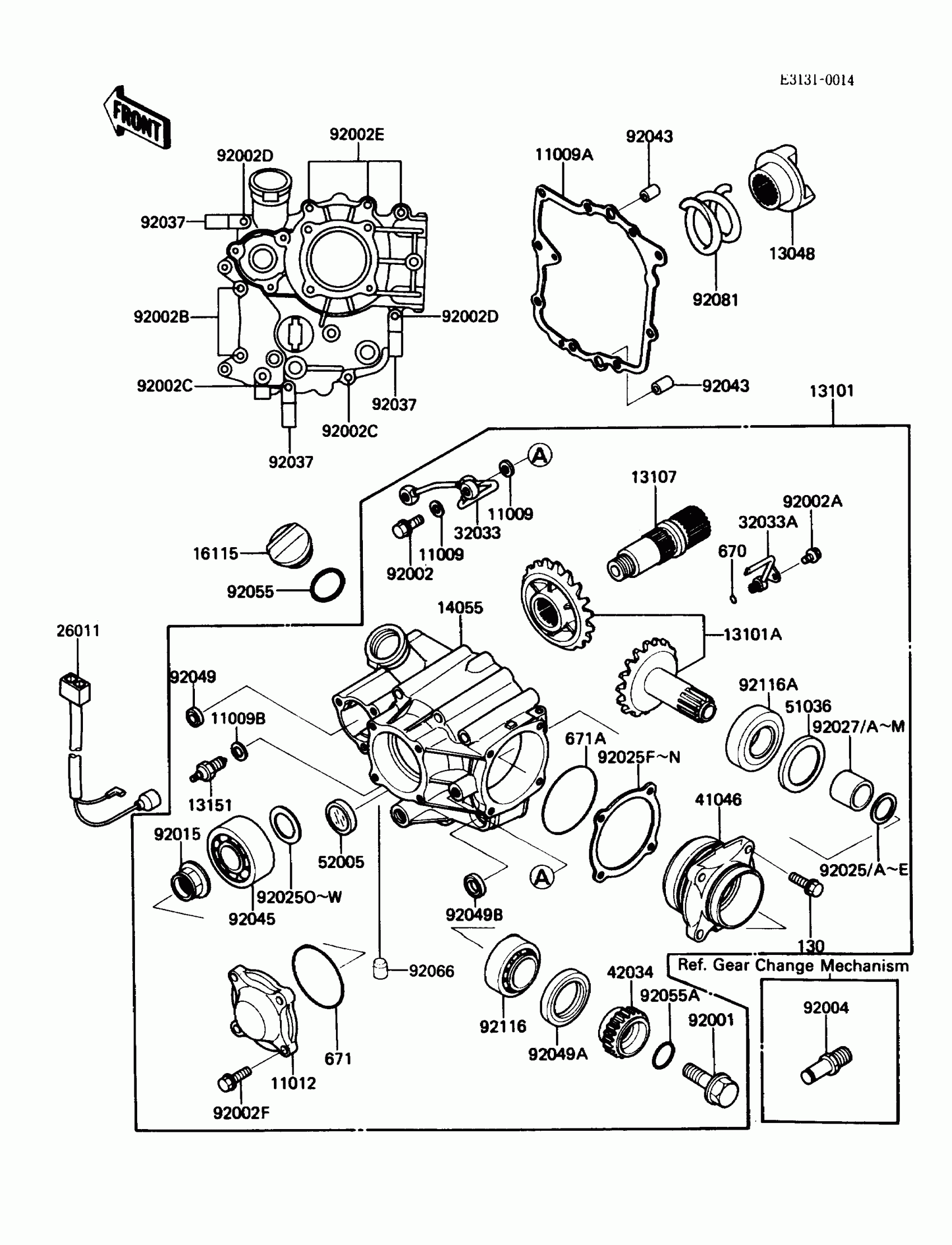

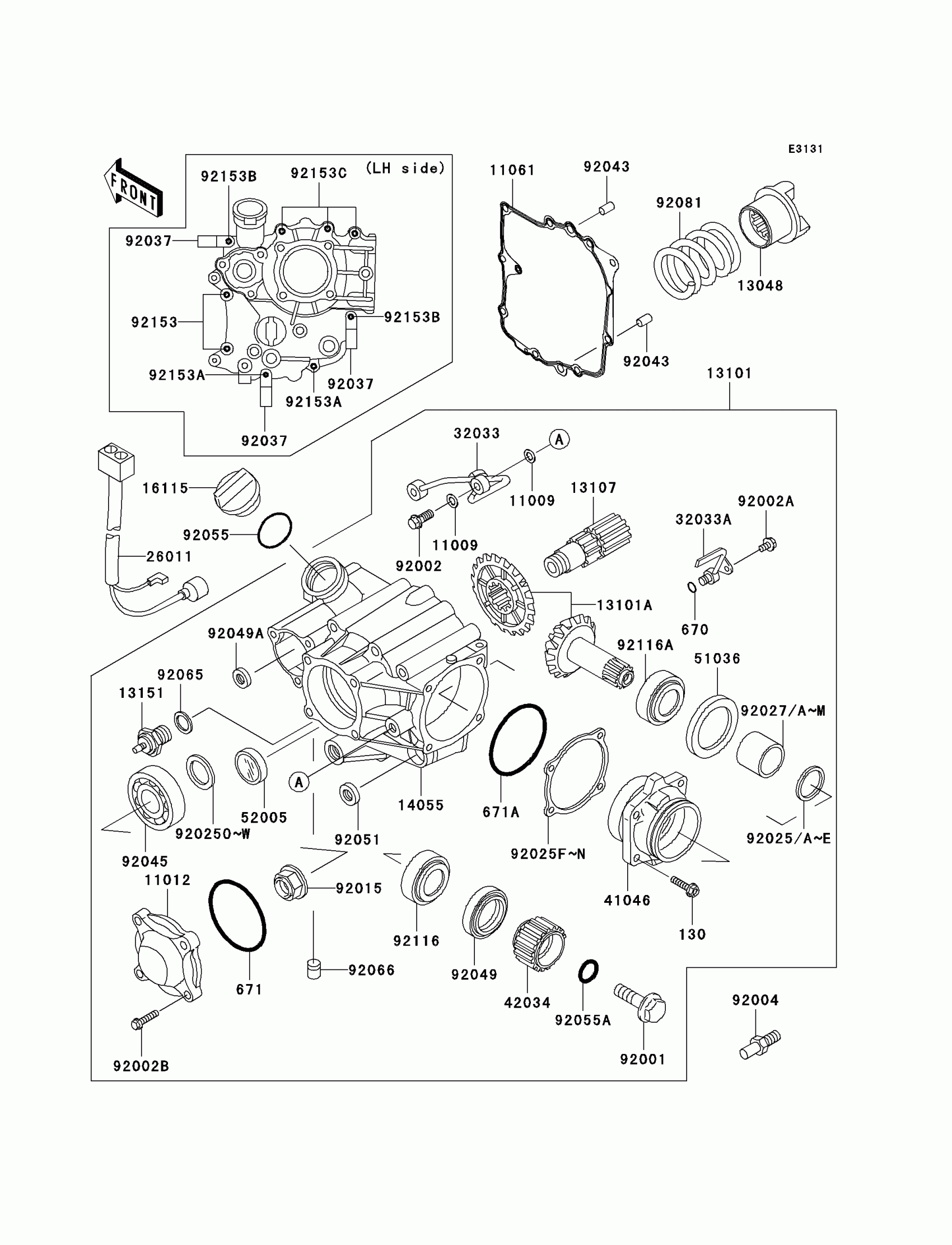

1988 Kawasaki Concours Front Bevel Gear Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,8.2X14X1.0

11009-1344

1

$2.44

In stock

11009A

GASKET,BEVEL GEAR CASE,FR

11009-1532

1
Out of stock

11009B

GASKET,10.5X16X1

92065-058

1

$3.16

In stock

11012

CAP,BEARING

11012-1477

1
Out of stock

13048

CAM-DAMPER

13048-1069

1

$123.69

In stock

13101

GEAR-ASSY,FRONT BEVEL

13101-1097

1
Out of stock

13101A

1

$1,072.36

In stock

13107

SHAFT,BEVEL GEAR,FR

13107-1190

1

$250.35

In stock

13151

SWITCH-COMP,NEUTRAL

13151-1007

1
Out of stock

14055

CASE-GEAR,BEVEL,FR

14055-1065

1

$990.27

In stock

16115

CAP-OIL FILLER

16115-1009

1

$11.32

In stock

26011

WIRE-LEAD

26011-1351

1

$30.83

In stock

32033

PIPE,OIL

32033-1706

1

$73.52

In stock

32033A

PIPE,OIL

32033-1707

1

$31.38

In stock

41046

HOUSING-BEARING

41046-1067

1

$219.30

In stock

42034

COUPLING,FR DRIVEN

42034-1014

1

$135.99

In stock

51036

CUP

51036-1002

1

$5.15

In stock

52005

GAUGE,OIL LEVEL

52005-1057

1

$23.13

In stock

92001

BOLT,FLANGED,12X42

92001-1169

1

$21.76

In stock

92002

BOLT,8X20

92002-1429

1

$10.63

In stock

92002A

BOLT,6X10

92002-1449

1

$3.68

In stock

92002B

BOLT,FLANGED,6X25

92002-1582

1
Out of stock

92002C

BOLT,6X50

92002-1583

1
Out of stock

92002D

BOLT,FLANGED,6X60

92002-1584

1
Out of stock

92002E

BOLT,6X10.5

92002-1585

1
Out of stock

92002F

BOLT,6X25

92002-1612

1
Out of stock

92004

STUD

92004-1109

1
Out of stock

92015

NUT

92015-1543

1

$18.36

In stock

92025

SHIM,25.2X29.8X1.70

92025-1072

—
Out of stock

92025A

SHIM,25.2X29.8X1.72

92025-1073

—
Out of stock

92025B

SHIM,25.2X29.8X1.74

92025-1074

—
Out of stock

92025C

SHIM,25.2X29.8X1.76

92025-1075

—
Out of stock

92025D

SHIM,25.2X29.8X1.78

92025-1076

—
Out of stock

92025E

SHIM,25.2X29.8X1.80

92025-1077

—
Out of stock

92025F

SHIM,T=0.10

92025-1606

—
Out of stock

92025G

SHIM,T=0.15

92025-1607

—
Out of stock

92025H

SHIM,T=0.50

92025-1608

—
Out of stock

92025I

SHIM,T=0.60

92025-1609

—
Out of stock

92025J

SHIM,T=0.70

92025-1610

—
Out of stock

92025K

SHIM,T=0.80

92025-1611

—
Out of stock

92025L

SHIM,T=0.90

92025-1612

—
Out of stock

92025M

SHIM,T=1.00

92025-1613

—
Out of stock

92025N

SHIM,T=1.20

92025-1614

—
Out of stock

92025O

SHIM,25.3X36X0.15

92025-1688

—
Out of stock

92025P

SHIM,25.3X36X0.50

92025-1689

—
Out of stock

92025Q

SHIM,25.3X36X0.60

92025-1690

—
Out of stock

92025R

SHIM,25.3X36X0.70

92025-1691

—
Out of stock

92025S

SHIM,25.3X36X0.80

92025-1692

—
Out of stock

92025T

SHIM,25.3X36X0.90

92025-1693

—
Out of stock

92025U

SHIM,25.3X36X1.00

92025-1694

—
Out of stock

92025V

SHIM,25.3X36X1.10

92025-1695

—
Out of stock

92025W

SHIM,25.3X36X1.20

92025-1696

—
Out of stock

92027

—

$18.85

In stock

92027A

—

$19.49

In stock

92027B

COLLAR,25.2X29.8X23

92027-1154

—

$18.85

In stock

92027C

—

$19.22

In stock

92027D

—

$18.85

In stock

92027E

—

$17.49

In stock

92027F

—

$19.14

In stock

92027G

—

$18.44

In stock

92027H

—

$18.85

In stock

92027I

—

$18.44

In stock

92027J

—

$18.85

In stock

92027K

—

$18.44

In stock

92027L

COLLAR,25.2X29.8X24

92027-1164

—

$18.85

In stock

92027M

—

$18.85

In stock

92037

CLAMP,L=45

92037-1539

1

$4.42

In stock

92043

PIN,DOWEL,6.3X8X14

92042-007

1

$4.51

In stock

92045

BEARING-BALL

92045-1160

1

$131.03

In stock

92049

SEAL-OIL,SD-8187

92049-1017

1
Out of stock

92049A

SEAL-OIL,TC35527

92049-1038

1
Out of stock

92049B

SEAL-OIL,TB13225.5

92051-005

1
Out of stock

92055

RING-O,31.5X2.6

92055-049

1

$3.43

In stock

92055A

RING-O,ID=18.64

92055-1044

1

$4.41

In stock

92066

PLUG,OIL LINE,7.2X8

92066-1012

1

$5.66

In stock

92081

SPRING,CAM DAMPER

92081-1859

1

$62.23

In stock

92116

1

$33.21

In stock

92116A

1

$44.54

In stock

130

BOLT-FLANGED,6X25

130S0625

1
Out of stock

670

O RING,6MM

670B1506

1

$1.14

In stock

671

O RING,65MM

671B2565

1

$7.04

In stock

671A

O RING,70MM

671B2570

1

$7.49

In stock
