2005 Kawasaki ZZR1200 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2005 Kawasaki ZZR1200, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

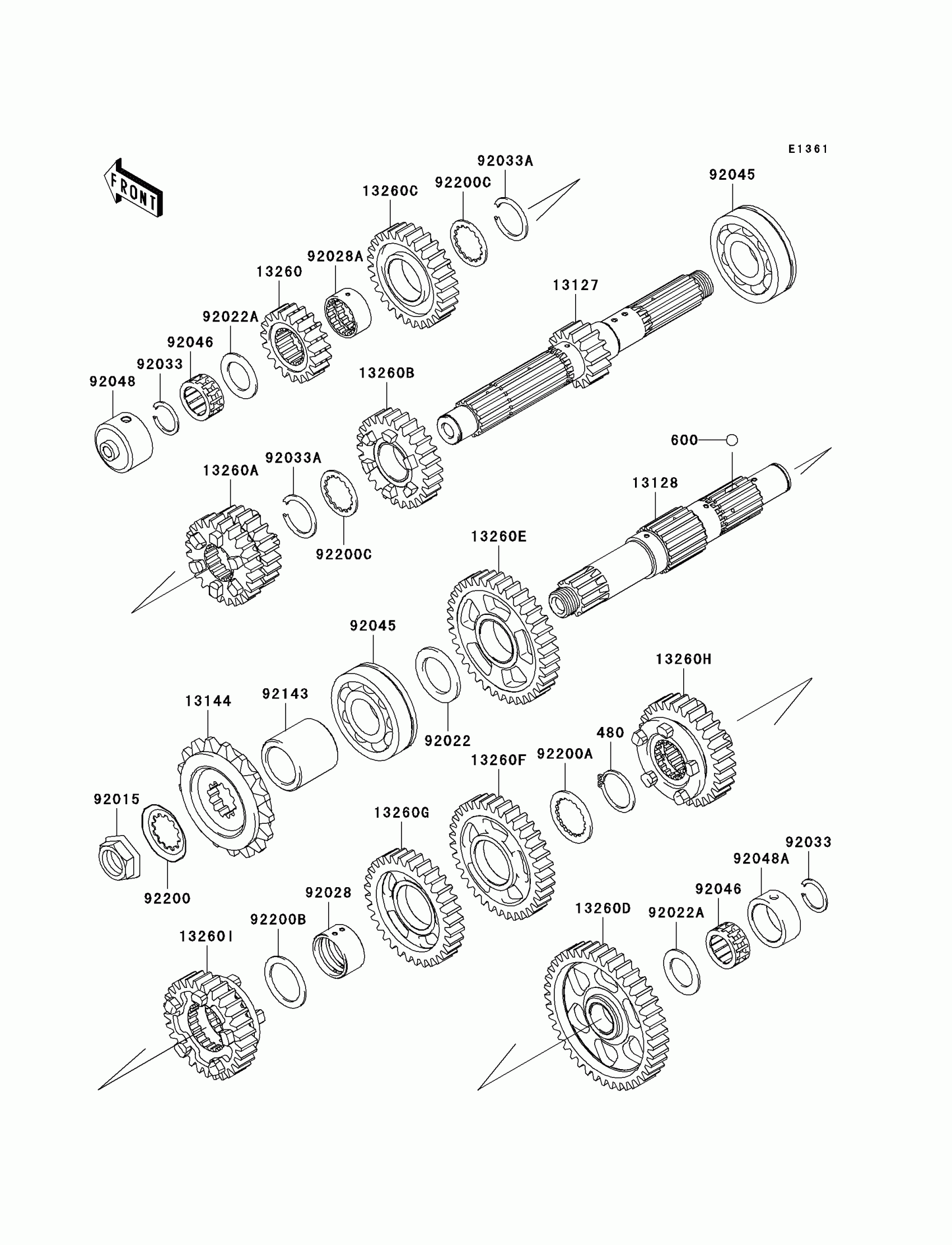

2005 Kawasaki ZZR1200 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

CIRCLIP

480J2900

1

$5.42

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock

13127

1

$338.83

In stock

13128

1

$274.84

In stock

13144

SPROCKET-OUTPUT,17T

13144-1224

1

$74.07

In stock

13260

GEAR,INPUT 2ND,19T

13260-1952

1
Out of stock

13260A

GEAR,INPUT 3RD&4TH,22T&24T

13260-1953

1
Out of stock

13260B

GEAR,INPUT 5TH,26T

13260-1954

1
Out of stock

13260C

GEAR,INPUT TOP,28T

13260-1955

1
Out of stock

13260D

GEAR,OUTPUT LOW,41T

13260-1956

1
Out of stock

13260E

GEAR,OUTPUT 2ND,37T

13260-1957

1
Out of stock

13260F

GEAR,OUTPUT 3RD,35T

13260-1958

1
Out of stock

13260G

GEAR,OUTPUT 4TH,32T

13260-1959

1
Out of stock

13260H

GEAR,OUTPUT 5TH,30T

13260-1960

1
Out of stock

13260I

GEAR,OUTPUT TOP,29T

13260-1961

1
Out of stock

92015

NUT,20MM

92015-1210

1
Out of stock

92022

WASHER,28.3X42X2.9

92022-1219

1

$14.24

In stock

92022A

WASHER,22.3X35X1.6

92022-212

1
Out of stock

92028

BUSHING,OUTPUT,3RD&4TH

92028-1753

1
Out of stock

92028A

BUSHING,INPUT,TOP GEAR

92028-1802

1
Out of stock

92033

1

$3.94

In stock

92033A

RING-SNAP,T=1.5

92033-1249

1

$3.94

In stock

92045

BEARING-BALL

92045-1413

1

$66.11

In stock

92046

1

$18.28

In stock

92048

RACE,INPUT SHAFT

92048-1052

1
Out of stock

92048A

RACE,30X38X15

92048-1053

1
Out of stock

92143

COLLAR,SPROCKET

92143-1649

1

$23.68

In stock

92200

WASHER,TOOTHED,23.9X45X1.0

92200-1234

1
Out of stock

92200A

WASHER,TOOTHED,28X40X2

92200-1277

1
Out of stock

92200B

WASHER,29.9X40X1.5

92200-1278

1
Out of stock

92200C

WASHER,25.5X35.5X1.5

92200-1340

1
Out of stock
