1993 Kawasaki Zephyr 750 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1993 Kawasaki Zephyr 750, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

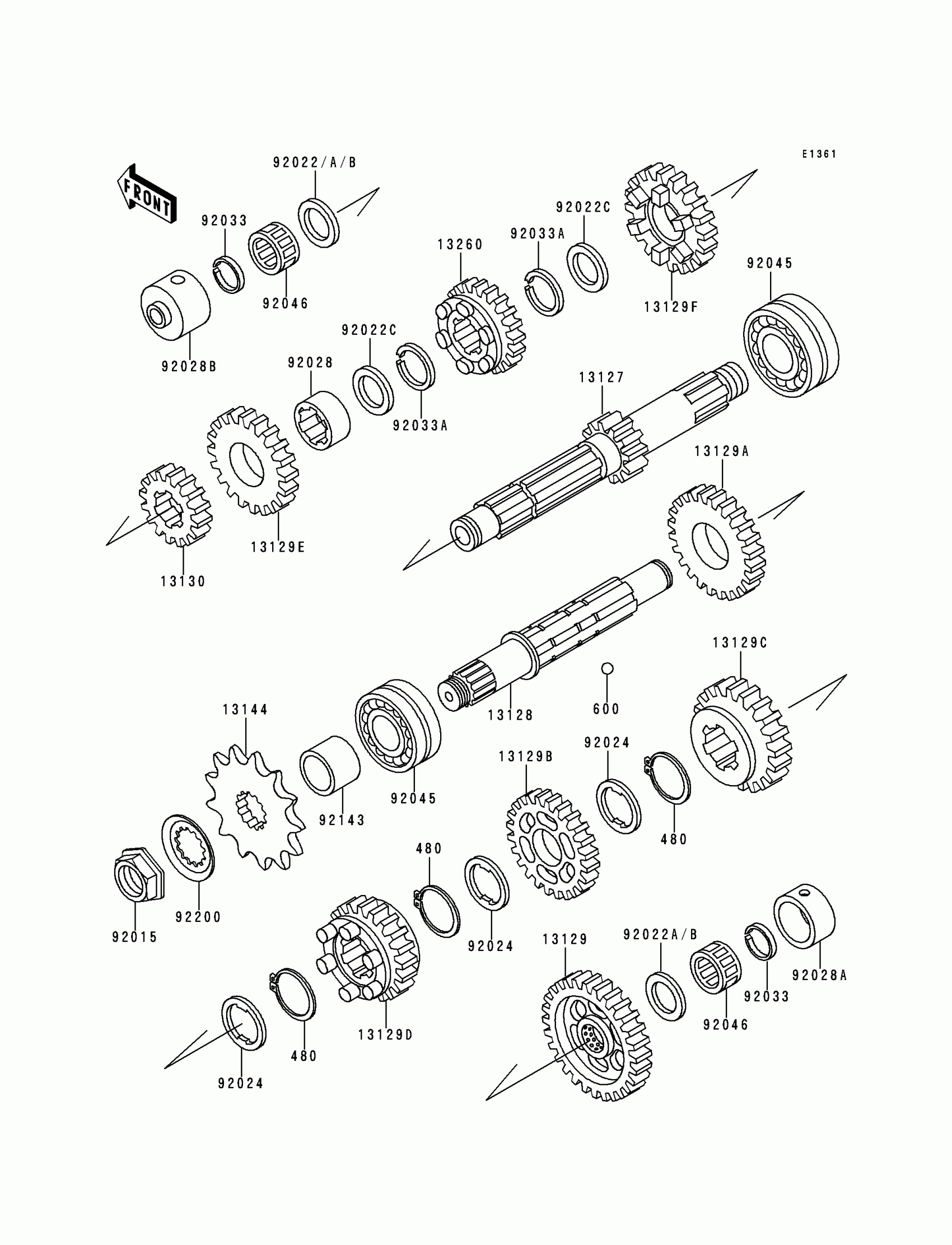

1993 Kawasaki Zephyr 750 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

1

$4.93

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock

13127

SHAFT-TRANSMISSION INPUT,15T

13127-1018

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1180

1
Out of stock

13129

GEAR,OUTPUT LOW,35T

13129-1046

1
Out of stock

13129A

GEAR,OUTPUT 2ND,31T

13129-1047

1
Out of stock

13129B

GEAR,OUTPUT 3RD,28T

13129-1048

1
Out of stock

13129C

GEAR,OUTPUT 4TH,26T

13129-1049

1
Out of stock

13129D

GEAR,OUTPUT TOP,21T

13129-1201

1
Out of stock

13129E

GEAR,INPUT TOP,24T

13129-1425

1
Out of stock

13129F

GEAR,INPUT 4TH,25T

13129-1446

1
Out of stock

13130

GEAR,INPUT 2ND,19T

13130-041

1
Out of stock

13144

SPROCKET-OUTPUT,15T

13144-1185

1
Out of stock

13260

GEAR,INPUT 3RD&22T

13260-1202

1
Out of stock

92015

NUT,20MM

92015-1254

1
Out of stock

92022

—

$5.37

In stock

92022A

1

$7.04

In stock

92022B

—

$7.49

In stock

92022C

WASHER,25.3X30X1

92022-161

1

$8.44

In stock

92024

WASHER,TOOTHED,30.5X38X1

92024-069

1
Out of stock

92028

1

$30.25

In stock

92028A

BUSHING,27X34X18.6

92028-1151

1

$36.81

In stock

92028B

BUSHING,INPUT SHAFT

92028-1199

1
Out of stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92045

1

$74.98

In stock

92046

BEARING-NEEDLE,20V2715

92046-1045

1
Out of stock

92143

COLLAR,25X32X37

92143-1451

1

$14.92

In stock

92200

WASHER

92200-1065

1
Out of stock
