2005 Kawasaki Z1000 Starter Motor Diagram

← All diagrams

Find the part on the Starter Motor diagram for your 2005 Kawasaki Z1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

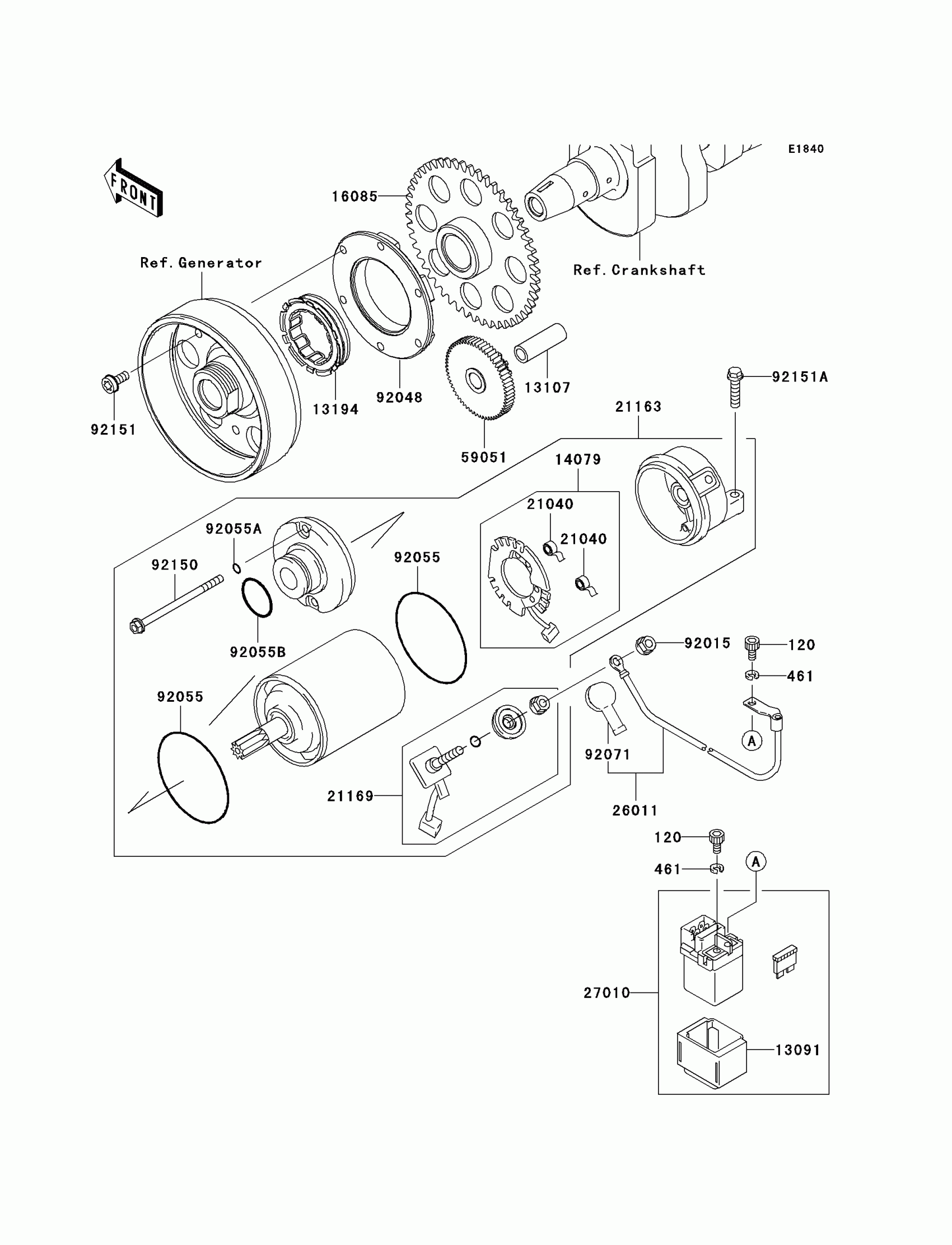

2005 Kawasaki Z1000 Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

120

BOLT-SOCKET,5X10

120S0510

1
Out of stock

461

WASHER-SPRING,5MM,BLACK

461K0500

1
Out of stock

13091

HOLDER

13091-1992

1

$7.47

In stock

13107

SHAFT,IDLER GEAR

13107-1377

1

$5.42

In stock

13194

CLUTCH-ONEWAY

13194-1096

1

$108.18

In stock

14079

HOLDER-ASSY,STARTER

14079-0009

1

$99.58

In stock

16085

GEAR,CLUTCH ONEWAY

16085-1303

1

$129.13

In stock

21040

SPRING-BRUSH

21040-0001

1

$7.56

In stock

21163

STARTER-ELECTRIC

21163-0024

1
Out of stock

21169

TERMINAL,STARTER

21169-1058

1

$60.22

In stock

26011

WIRE-LEAD,STARTER

26011-0015

1

$73.63

In stock

27010

SWITCH,MAGNETIC

27010-1376

1
Out of stock

59051

GEAR-SPUR,IDLER

59051-0037

1

$106.68

In stock

92015

NUT

92015-1623

1

$4.59

In stock

92048

RACE,CLUTCH ONEWAY

92048-1114

1
Out of stock

92055

RING-O,62MM

92055-1260

1
Out of stock

92055A

RING-O,4.5MM

92055-1261

1

$2.29

In stock

92055B

RING-O,24.4X3.1

92055-1262

1

$11.90

In stock

92071

GROMMET,STARTER TERMINAL

92071-1120

1
Out of stock

92150

BOLT

92150-1237

1

$7.46

In stock

92151

BOLT,6X14

92151-1335

1

$2.66

In stock

92151A

1

$2.06

In stock
