2017 Yamaha R3 (YZFR3HL) Side Cover Diagram

← All diagrams

Find the part on the Side Cover diagram for your 2017 Yamaha R3 (YZFR3HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

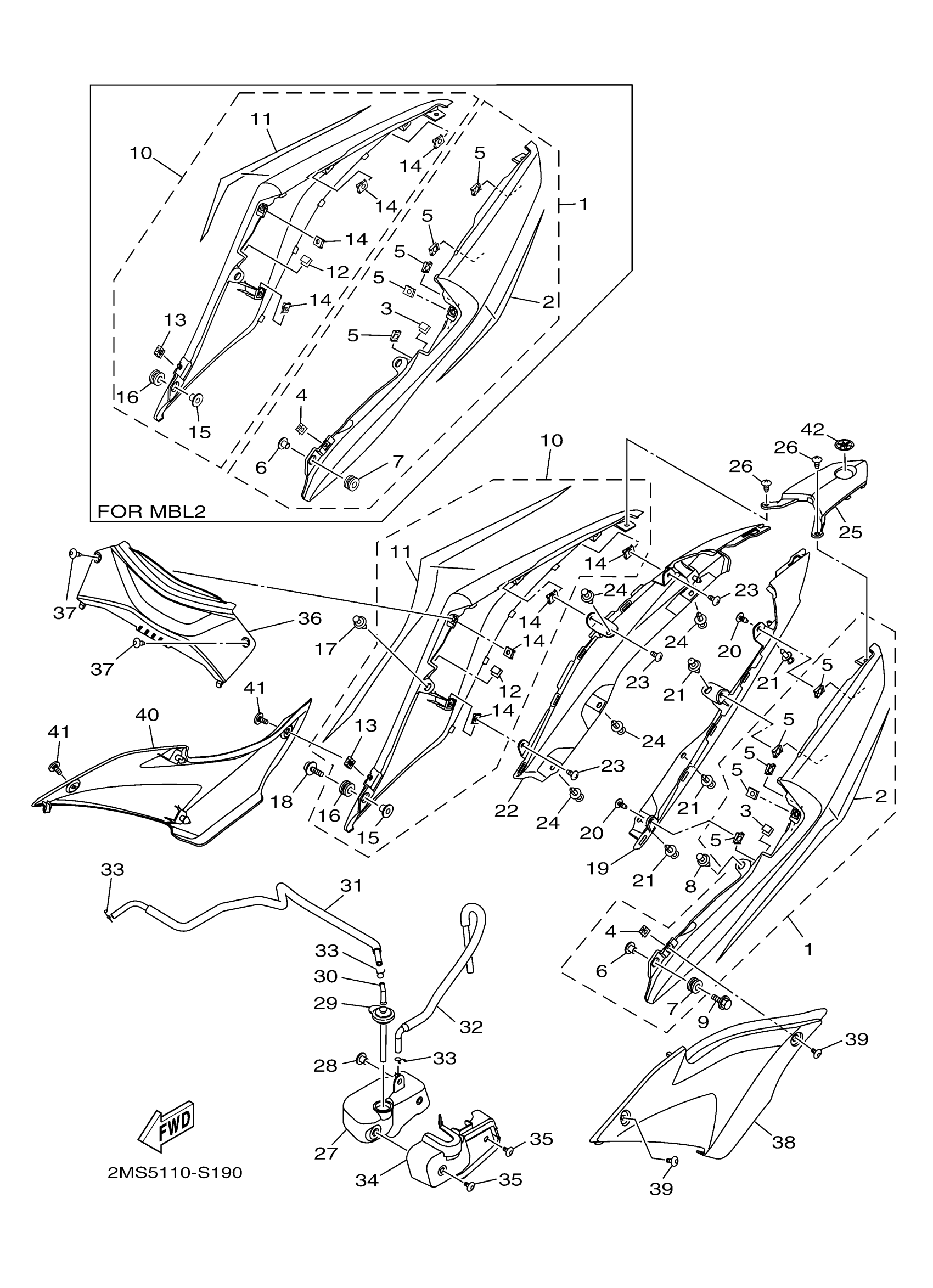

2017 Yamaha R3 (YZFR3HL) Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SIDE 1

1WD-XF171-00-P6

1
Out of stock

2

GRAPHIC, 1

1WD-F17F1-B0-00

1
Out of stock

3

SEAL

31B-F8307-00-00

1

$2.10

In stock

4

NUT, SPRING

90183-050A7-00

1

$2.62

In stock

5

NUT, SPRING(1YT)

90183-05042-00

1
Out of stock

6

COLLAR

90387-06899-00

1

$2.46

In stock

7

GROMMET (3P91)

90480-12808-00

1

$2.19

In stock

8

RIVET

90269-06081-00

1

$5.69

In stock

9

BOLT, WITH WASHER (30X)

90119-06096-00

1

$3.65

In stock

10

COVER, SIDE 2

1WD-XF172-00-P6

1
Out of stock

11

GRAPHIC, 2

1WD-F17F2-B0-00

—
Out of stock

12

SEAL

31B-F8307-00-00

1

$2.10

In stock

13

NUT, SPRING

90183-050A7-00

1

$2.62

In stock

14

NUT, SPRING(1YT)

90183-05042-00

1
Out of stock

15

COLLAR

90387-06899-00

1

$2.46

In stock

16

GROMMET (3P91)

90480-12808-00

1

$2.19

In stock

17

RIVET

90269-06081-00

1

$5.69

In stock

18

BOLT, WITH WASHER (30X)

90119-06096-00

1

$3.65

In stock

19

MOLE, SIDE COVER 1

1WD-F171L-00-00

—

$4.91

In stock

20

SCREW, TAPPING(4MV)

97707-50016-00

—

$1.16

In stock

21

RIVET

90269-06081-00

1

$5.69

In stock

22

MOLE, SIDE COVER 2

1WD-F171M-00-00

—

$14.64

In stock

23

SCREW, TAPPING(4MV)

97707-50016-00

—

$1.16

In stock

24

RIVET

90269-06081-00

1

$5.69

In stock

25

MOLE, SIDE COVER 3

1WD-F171N-00-00

—

$10.68

In stock

26

SCREW, TAPPING(4MV)

97707-50016-00

—

$1.16

In stock

27

TANK, RECOVERY

1WD-F1871-01-00

—

$20.42

In stock

28

COLLAR

90387-06857-00

—

$1.05

In stock

29

CAP

1WD-F1875-02-00

—

$3.02

In stock

30

ELBOW

26H-21828-00-00

—

$21.94

In stock

31

PIPE 1

1WD-F1816-02-00

—

$9.08

In stock

32

PIPE 2

1WD-F1817-00-00

—

$6.43

In stock

33

CLIP 101235600

90467-08003-00

—

$6.13

In stock

34

COVER

1WD-F172W-00-00

1
Out of stock

35

BOLT

90111-05003-00

—

$6.17

In stock

36

COVER, SIDE 3

1WD-F1731-00-P4

—

$13.85

In stock

37

SCREW, ROUND TAPPING

90160-05810-00

—

$1.58

In stock

38

COVER, SIDE 5

1WD-F171E-00-00

—
Out of stock

39

BOLT

90111-05003-00

—

$6.17

In stock

40

COVER, SIDE 6

1WD-F171X-00-00

—
Out of stock

41

BOLT

90111-05003-00

—

$6.17

In stock

42

TUNING FORK MARK

1PA-F836B-01-00

—

$28.09

In stock
