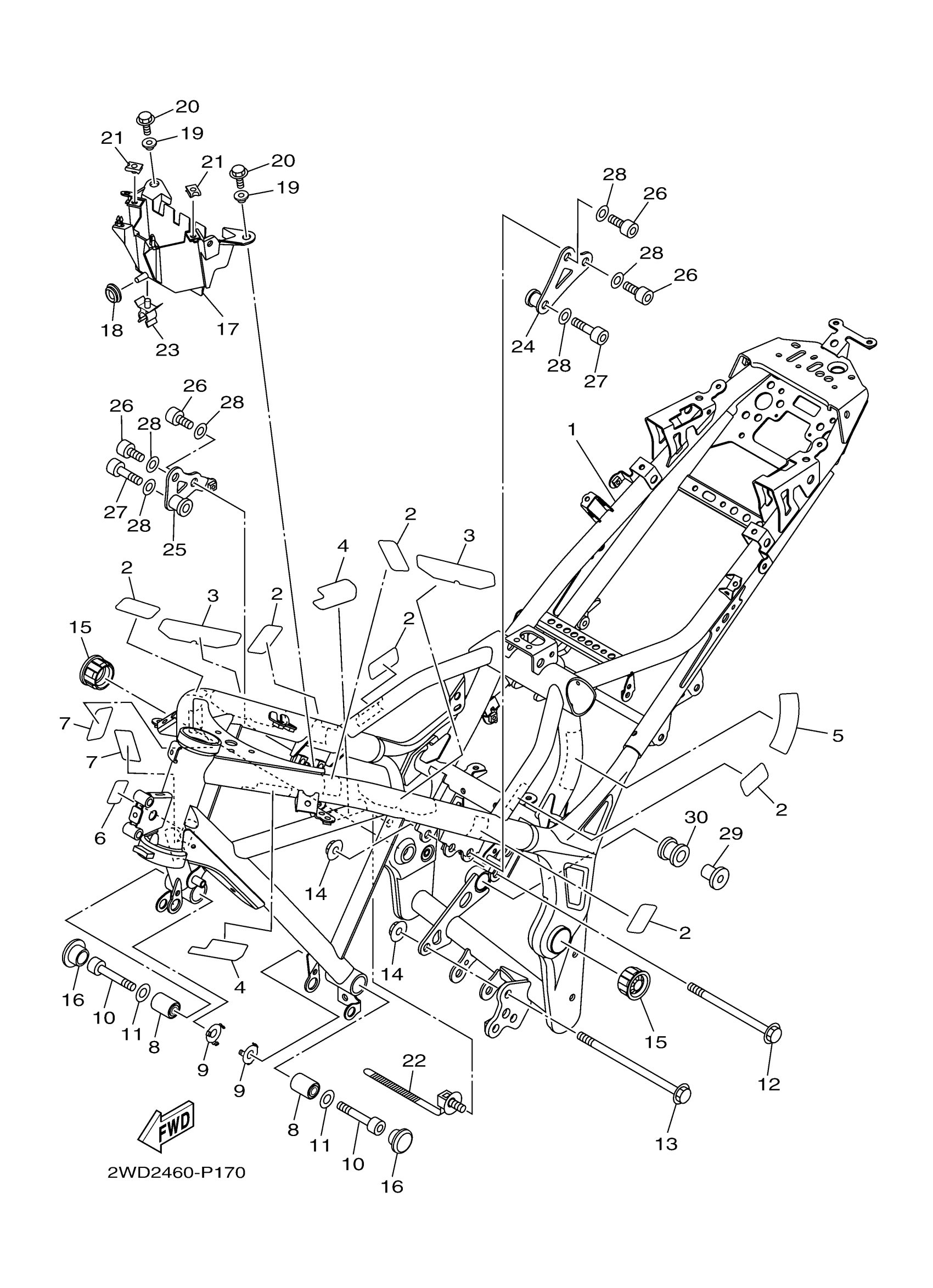

Find the part on the Frame diagram for your 2017 Yamaha R3 (YZFR3HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha R3 (YZFR3HL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

1WD-F1110-13-00

1

$551.17

In stock

2

DAMPER

1WD-F113B-00-00

1
Out of stock

3

DAMPER 2

1WD-F112C-00-00

1

$3.38

In stock

4

PROTECTOR

1WD-F117G-00-00

1

$4.12

In stock

5

PROTECTOR

1WD-F1652-00-00

1

$3.57

In stock

6

PROTECTOR

1WD-F193A-00-00

1

$2.15

In stock

7

SEAL

5D9-F414G-00-00

1

$1.70

In stock

8

DAMPER

90388-10816-00

1

$22.32

In stock

9

PLATE 1

1WD-F191B-00-00

—

$6.43

In stock

10

BOLT, SOCKET

91317-10060-00

1

$6.57

In stock

11

1

$3.00

In stock

12

BOLT, FLANGE

90105-10889-00

1

$4.68

In stock

13

BOLT, FLANGE

90105-10891-00

1

$5.42

In stock

14

NUT (1S72,5C81)

90179-10805-00

—

$1.42

In stock

15

COVER

1WD-F135F-00-00

1

$2.48

In stock

16

PLUG

90338-23801-00

—

$1.07

In stock

17

BOX

1WD-F1171-00-00

1

$6.58

In stock

18

GROMMET

90480-13014-00

—

$6.85

In stock

19

COLLAR

90387-07819-00

—

$2.62

In stock

20

BOLT, FLANGE

95022-06014-00

—

$2.63

In stock

21

. NUT, SPRING

90183-06818-00

1

$0.75

In stock

22

CLAMP

90464-30009-00

1

$3.30

In stock

23

CLAMP

90464-12015-00

—

$1.00

In stock

24

STAY 1

1WD-F122A-00-00

1
Out of stock

25

STAY 2

1WD-F122B-00-00

—

$7.28

In stock

26

BOLT, SOCKET

91317-10020-00

—

$6.68

In stock

27

BOLT, SOCKET

91317-10045-00

—

$5.62

In stock

28

WASHER(6TA)

92907-10600-00

—
Out of stock

29

COLLAR

90387-08812-00

—

$5.35

In stock

30

DAMPER, FOOTREST 2

4XV-27424-00-00

—

$12.72

In stock
