1986 Yamaha Badger (YFM80S) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1986 Yamaha Badger (YFM80S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

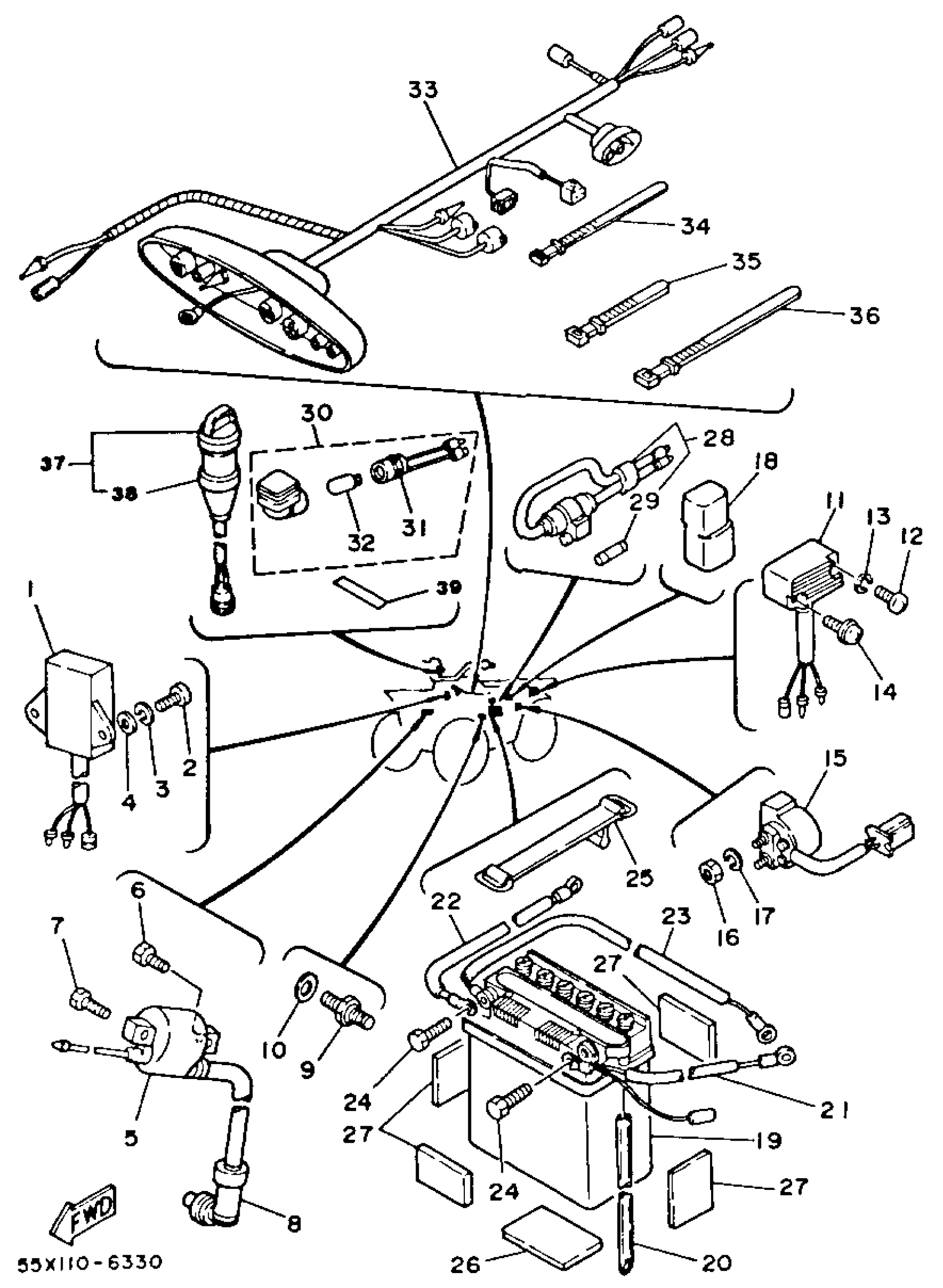

1986 Yamaha Badger (YFM80S) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

C.D.I. UNIT ASSY

55X-85540-M2-00

1
Out of stock

2

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

5

IGNITION COIL ASSY

4RP-82310-26-00

1
Out of stock

6

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

7

SCREW (5G3)

90153-06034-00

1

$5.74

In stock

8

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

9

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

10

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

11

RECTIFIER & REGULATOR ASSY

55X-81960-90-00

1
Out of stock

12

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

13

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

14

SCREW, WITH WASHER

90159-05024-00

1
Out of stock

15

STARTER RELAY ASSY (MS5D-611)

4KD-81940-00-00

1
Out of stock

16

NUT(650)

95380-06700-00

—

$6.17

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

RELAY ASSY (29U-93)

29U-81950-93-00

—

$67.77

In stock

19

BAT 12N7-3B YU

12N-73B00-00-00

1
Out of stock

20

PIPE, BREATHER

3L5-82112-00-00

1
Out of stock

21

WIRE, PLUS LEAD

55X-82115-01-00

—
Out of stock

22

WIRE, MINUS LEAD

3GB-82116-00-00

1
Out of stock

23

WIRE, MINUS LEAD

3GB-82116-00-00

1
Out of stock

24

SCREW (5G3)

90153-06034-00

1

$5.74

In stock

25

BAND, BATTERY

4J2-82131-01-00

—

$24.15

In stock

26

SEAT, BATTERY

55X-82122-00-00

1
Out of stock

27

DAMPER 1

1UY-21638-00-00

—

$6.46

In stock

28

FUSE HOLDER ASSY

29U-82150-00-00

1
Out of stock

29

FUSE (10A)

1E6-82151-00-00

—

$6.22

In stock

30

PILOT LIGHT ASSEMBLY

55X-83530-00-00

1
Out of stock

31

. SOCKET CORD ASSEMBLY

55X-83520-00-00

1
Out of stock

32

BULB, MTR.12V3.4W

4G1-84744-00-XX

1
Out of stock

33

WIRE HARNESS ASSEMBLY

55X-82590-03-00

1
Out of stock

34

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

35

BAND, SWITCH CORD

25G-83936-01-00

—

$4.12

In stock

36

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

37

MAIN SWITCH ASSY

2FJ-82510-09-00

—

$96.77

In stock

38

NUT, MAIN SWITCH

3HN-82569-00-00

—

$5.26

In stock

39

LABEL

29U-83585-10-00

1
Out of stock
