1986 Yamaha Badger (YFM80S) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1986 Yamaha Badger (YFM80S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

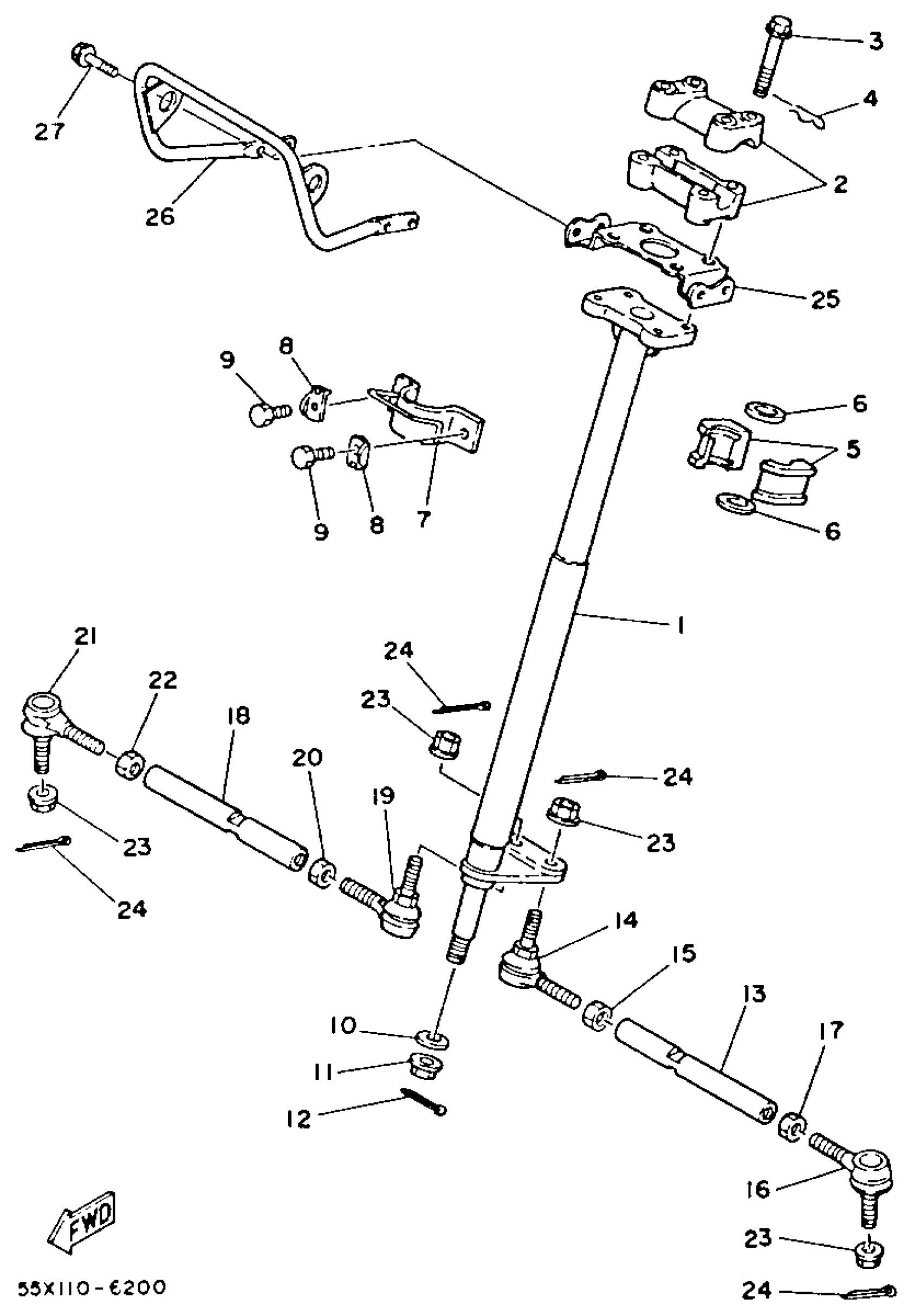

1986 Yamaha Badger (YFM80S) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING 2

55X-23813-00-00

1
Out of stock

2

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

3

BOLT, washer based

90105-08403-00

1
Out of stock

4

CLIP 136253750000

90468-12006-00

1

$5.10

In stock

5

PLANE BEARING, STEERING

52H-23812-00-00

1
Out of stock

6

OIL SEAL

93112-28007-00

1
Out of stock

7

BRACKET, STRG LOWER

55X-23868-00-00

1
Out of stock

8

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

9

BOLT, HEXAGON

97017-08016-00

1
Out of stock

10

WASHER, PLATE (3L6)

90201-10774-00

1

$6.25

In stock

11

NUT, SELF-LOCKING (8U7)

90185-10115-00

—

$6.82

In stock

12

PIN, COTTER

91490-20025-00

1

$1.31

In stock

13

ROD TIE

55X-23831-01-00

1
Out of stock

14

JOINT, UNIVERSAL 1

55X-23841-01-00

—

$77.08

In stock

15

NUT (682)

95380-10700-00

1

$5.78

In stock

16

JOINT, UNIVERSAL 2

52H-23845-01-00

—

$54.14

In stock

17

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

18

ROD TIE

55X-23831-01-00

1
Out of stock

19

JOINT, UNIVERSAL 1

55X-23841-01-00

—

$77.08

In stock

20

NUT (682)

95380-10700-00

1

$5.78

In stock

21

JOINT, UNIVERSAL 2

52H-23845-01-00

—

$54.14

In stock

22

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

23

NUT, SELF-LOCKING (8U7)

90185-10115-00

—

$6.82

In stock

24

PIN, COTTER

91490-20025-00

1

$1.31

In stock

25

BRKT, HDLT STAY 1

55X-23175-00-00

1
Out of stock

26

STAY, HEADLIGHT

55X-23174-00-00

1
Out of stock

27

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock
