2016 Yamaha Bolt (XVS95CGL) Cylinder Head Diagram

← All diagrams

Find the part on the Cylinder Head diagram for your 2016 Yamaha Bolt (XVS95CGL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

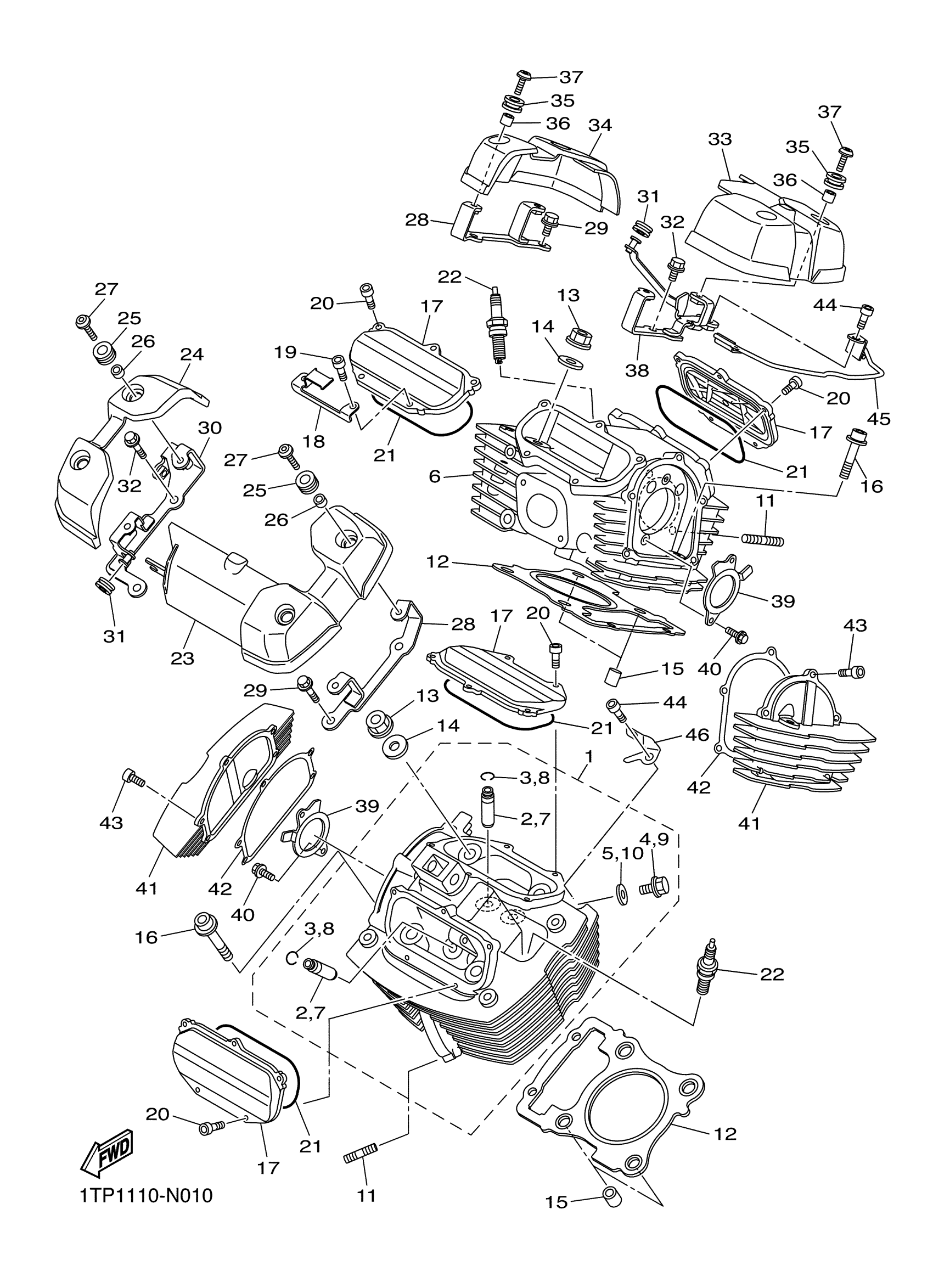

2016 Yamaha Bolt (XVS95CGL) Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CYLINDER HEAD ASSY

5S7-11101-18-00

—

$1,000.99

In stock

2

GUIDE, INTAKE VALVE

4G0-11133-11-00

1

$45.32

In stock

3

CIRCLIP (4G0)

93440-10085-00

1

$6.17

In stock

4

BOLT, FLANGE

95022-08012-00

1

$9.51

In stock

5

GASKET

90430-08119-00

1

$4.70

In stock

6

CYLINDER HEAD ASSY

5S7-11101-38-00

1

$1,000.99

In stock

7

GUIDE, INTAKE VALVE

4G0-11133-11-00

1

$45.32

In stock

8

CIRCLIP (4G0)

93440-10085-00

1

$6.17

In stock

9

BOLT, FLANGE

95022-08012-00

1

$9.51

In stock

10

GASKET

90430-08119-00

1

$4.70

In stock

11

BOLT, STUD

95612-08625-00

1

$4.69

In stock

12

GASKET, CYLINDER HEAD 1

5S7-11181-00-00

1

$47.09

In stock

13

Nut

90179-12004-00

1

$5.23

In stock

14

WASHER, PLATE

90201-12025-00

—

$9.18

In stock

15

PIN, DOWEL(MH0)

91815-16017-00

1

$6.82

In stock

16

BOLT, HEXAGON SOCKET HEAD

90110-08065-00

—

$5.14

In stock

17

COVER, CYLINDER HEAD SIDE 2

5S7-11186-00-00

—

$34.08

In stock

18

PLATE 4

1TP-1114F-00-00

—

$6.37

In stock

19

BOLT,SOCKET

91317-06018-00

—

$6.17

In stock

20

BOLT(3MA)

91312-06016-00

—
Out of stock

21

GASKET, CYLINDER HEAD SIDE

5S7-11196-00-00

—

$9.31

In stock

22

PLUG, SPARK (NGK CPR7EA)

CPR-7EA90-00-00

1

$8.77

In stock

23

COVER 1

1TP-1111M-00-00

—

$86.68

In stock

24

COVER 2

1TP-1111N-00-00

—

$59.39

In stock

25

GROMMET

90480-13022-00

—

$6.26

In stock

26

COLLAR

90387-06207-00

—

$6.31

In stock

27

SCREW(4DN)

90149-06302-00

—

$4.29

In stock

28

PLATE

1TP-1111F-00-00

—

$19.60

In stock

29

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

30

PLATE 2

1TP-1112F-00-00

—

$47.38

In stock

31

GROMMET

90480-10627-00

—

$2.92

In stock

32

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

33

COVER 3

1TP-1111P-00-00

—

$81.57

In stock

34

COVER 4

1TP-1111R-00-00

—

$52.43

In stock

35

GROMMET

90480-13022-00

—

$6.26

In stock

36

COLLAR

90387-06207-00

—

$6.31

In stock

37

SCREW(4DN)

90149-06302-00

—

$4.29

In stock

38

PLATE 3

1TP-1113F-00-00

—

$34.34

In stock

39

PLATE

5S7-1111F-00-00

—

$6.17

In stock

40

BOLT, FLANGE

95022-06012-00

—

$3.00

In stock

41

COVER, CYLINDER HEAD SIDE 1

5S7-11185-00-00

—

$147.23

In stock

42

GASKET

5S7-11195-00-00

—

$12.62

In stock

43

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

44

BOLT, SOCKET

91317-08016-00

—

$6.17

In stock

45

—

$34.64

In stock

46

STAY

1TP-24364-00-00

—

$3.86

In stock
