2012 Yamaha V Star 950 (XVS95BS) Starter Diagram

← All diagrams

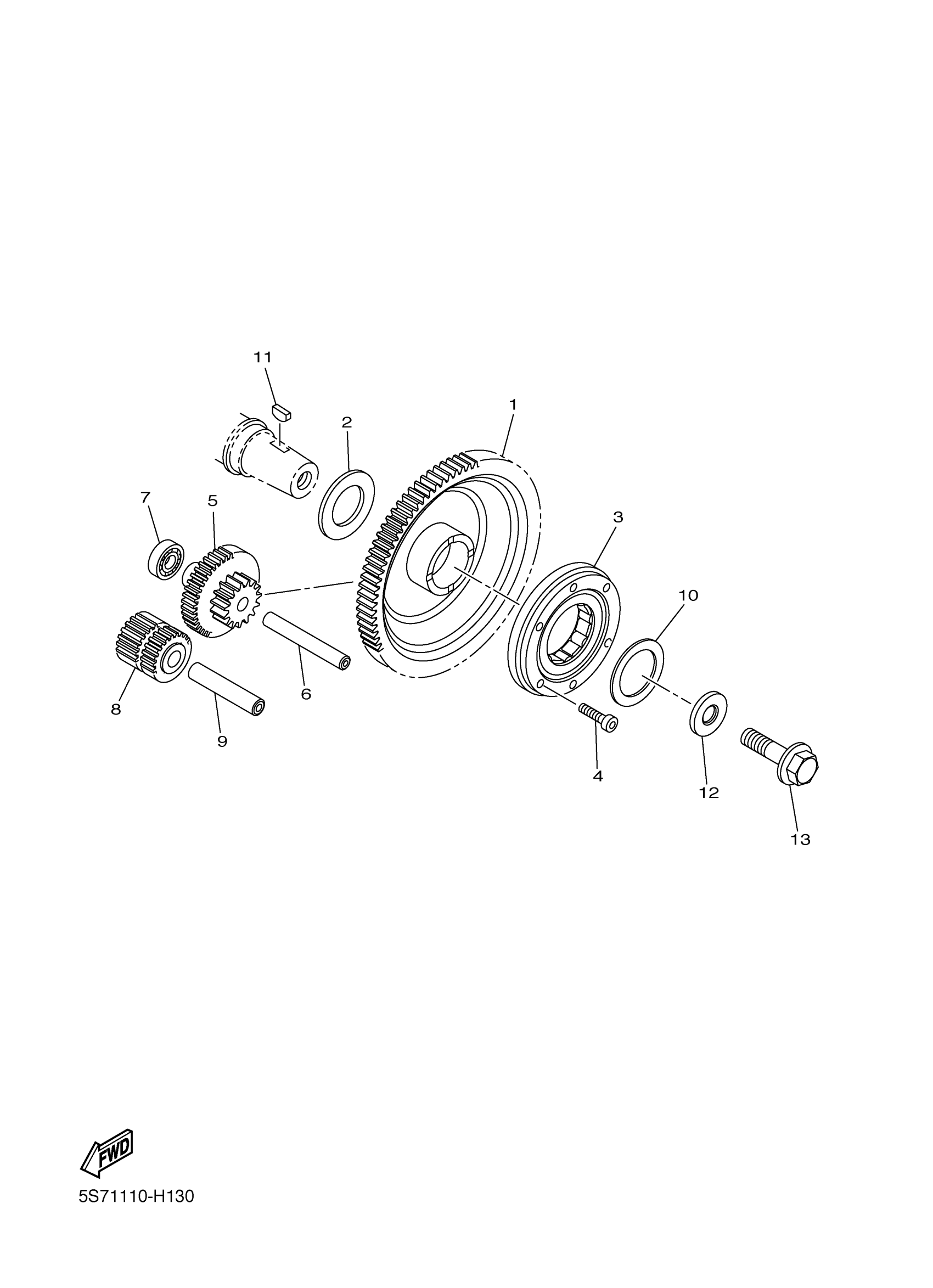

Find the part on the Starter diagram for your 2012 Yamaha V Star 950 (XVS95BS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha V Star 950 (XVS95BS) Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GEAR 3

5S7-15515-00-00

—

$135.06

In stock

2

WASHER

5S7-15561-00-00

—

$11.00

In stock

3

STARTER ONE-WAY ASSY

3LD-15590-02-00

—
Out of stock

4

BOLT,SOCKET

91317-06025-00

1

$2.05

In stock

5

GEAR, IDLER 1

5S7-15512-01-00

1

$130.49

In stock

6

SHAFT 1

1D7-15521-00-00

—

$8.09

In stock

7

BRG,R-B 6000 26MM 19G KY

93306-00004-00

1

$31.81

In stock

8

GEAR, IDLER 1

3D8-15512-01-00

1

$68.98

In stock

9

SHAFT 2

4WM-15522-00-00

—

$11.69

In stock

10

WASHER, PLATE (11H)

90201-350F3-00

1

$9.26

In stock

11

KEY, WOODRUFF

90280-05001-00

1

$10.68

In stock

12

WASHER, PLATE

90201-12008-00

1

$11.15

In stock

13

BOLT, WASHER BASED(3LD)

90105-12584-00

—

$17.25

In stock
