1978 Yamaha XT500 (XT500E) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1978 Yamaha XT500 (XT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

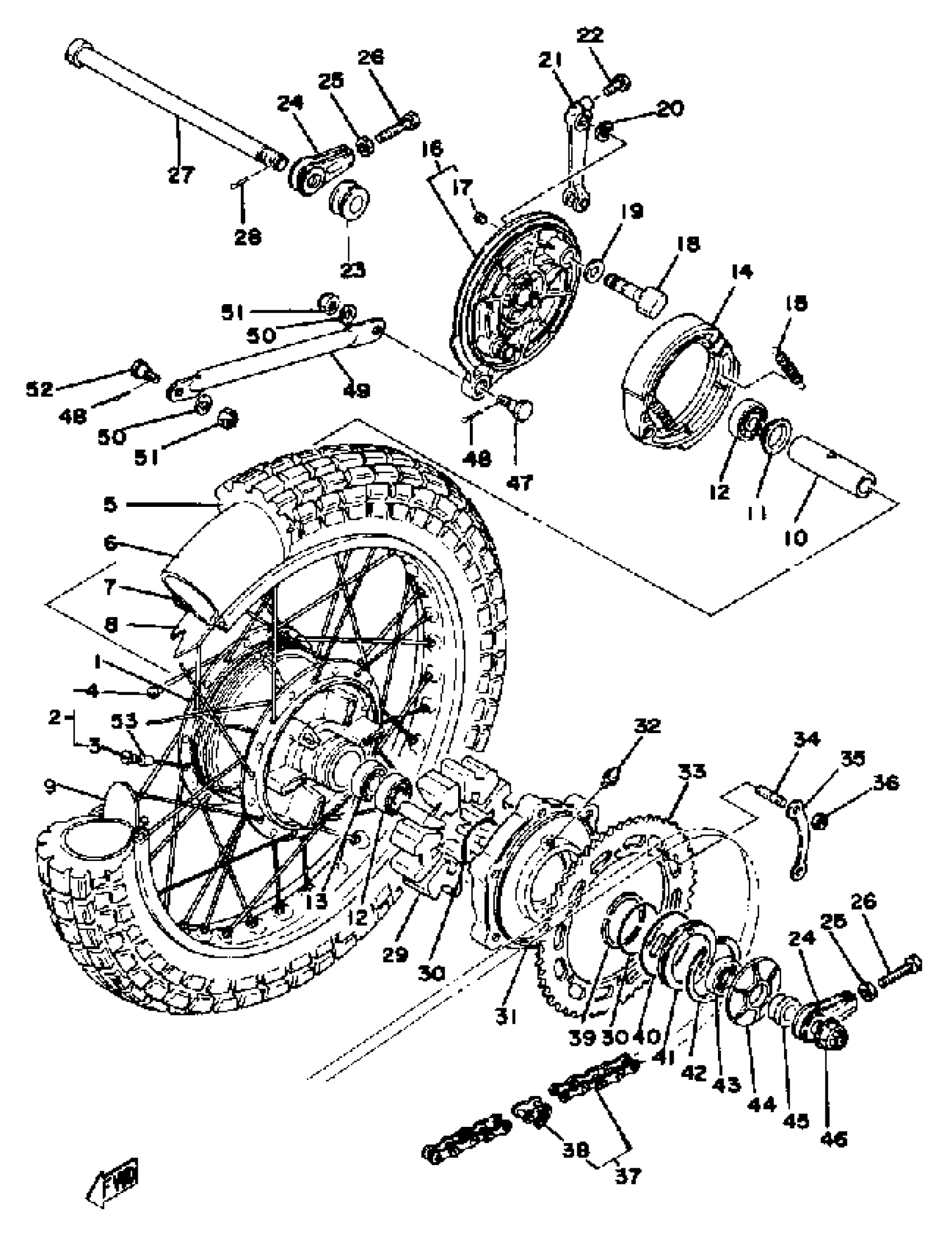

1978 Yamaha XT500 (XT500E) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

(1E6-25311-00-98)

1
Out of stock

2

SPOKE SET (REAR)

1E6-25304-00-00

—

$161.32

In stock

3

SPOKE SET, INNER 1

(1E6-25391-90-00)

1
Out of stock

4

SPOKE SET, OUTER 1

(1E6-25392-90-00)

1
Out of stock

5

400X18 BS TW5A

94140-18344-00

1
Out of stock

6

TUBE (5A8)

94212-18188-00

1

$32.23

In stock

7

RIM 1.85X18

94418-18199-00

1
Out of stock

8

BAND, RIM (2J4)

94340-18086-00

1

$16.00

In stock

9

SPACER, BEAD

1T2-25394-00-00

—

$41.05

In stock

10

SPACER

90560-17311-00

—
Out of stock

11

FLANGE, SPACER

146-25315-00-00

1

$6.38

In stock

12

1

$31.64

In stock

13

1

$31.64

In stock

14

BRAKE SHOE KIT

3GW-W253A-00-00

1
Out of stock

15

1

$8.09

In stock

16

BRAKE SHOE PLT ASSEMBLY

1E6-25321-12-98

1
Out of stock

17

GROMMET (397)

90480-10068-00

—

$6.77

In stock

18

CAMSHAFT

214-25351-01-00

1
Out of stock

19

SHIM, CAM SHAFT

148-25353-00-00

—

$6.40

In stock

20

SEAL, CAM SHAFT

148-25359-00-00

—
Out of stock

21

. LEVER, CAMSHAFT (168-25355-00)

4V5-25355-00-00

1
Out of stock

22

BOLT, HEXAGON (462)

90101-06291-00

—

$6.68

In stock

23

COLLAR(3SX)

90387-170X9-00

—
Out of stock

24

PULLER, CHAIN 1

48U-25388-00-00

—
Out of stock

25

. NUT

95380-08700-00

1

$3.07

In stock

26

BOLT

90101-08060-00

—

$4.92

In stock

27

AXLE,WHEEL

150-25381-01-00

1
Out of stock

28

PIN, COTTER

91490-30030-00

—

$7.15

In stock

29

DAMPER, CLUTCH

1E6-25364-00-00

—
Out of stock

30

O-RING (1E6)

93210-52312-00

—

$7.95

In stock

31

CLUTCH, HUB

1E6-25366-00-98

1
Out of stock

32

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

33

SPROCKET, DRIVEN 44T

38W-25444-20-00

1
Out of stock

34

BOLT, STUD (483)

90116-08218-00

—

$7.08

In stock

35

WASHER

2XJ-25412-00-00

—
Out of stock

36

NUT (583)

90170-08193-00

—
Out of stock

37

520D5-100L DID (94515-20100)

9Y585-20099-00

1
Out of stock

38

JOINT, CHAIN

94681-68001-00

—
Out of stock

39

STOPPER, HUB

1E6-25318-01-00

—
Out of stock

40

O-RING (1E6)

93210-71311-00

—

$11.17

In stock

41

SEAL, HUB DUST

1E6-25319-01-00

—
Out of stock

42

CIRCLIP (1E6)

93450-78080-00

—
Out of stock

43

OIL SEAL (25X40X8-248)

93102-25061-00

—

$11.00

In stock

44

COVER, HUB DUST

1E6-25367-00-00

1
Out of stock

45

COLLAR (1E6)

90387-17530-00

—

$9.83

In stock

46

NUT, CASTLE (2H6)

90171-16024-00

—

$21.74

In stock

47

BOLT (537 TENSION BAR)

90109-08406-00

—
Out of stock

48

PIN, COTTER

91490-20025-00

—

$1.31

In stock

49

BAR, TENSION

3H7-25371-00-00

1
Out of stock

50

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

51

NUT

90185-08055-00

—

$8.31

In stock

52

BOLT (183-25378-00)

90109-08368-00

—

$7.00

In stock

53

BALANCER, WHEEL

3HT-25398-00-00

—

$6.89

In stock
