1978 Yamaha XT500 (XT500E) Handlebar - Cable Diagram

← All diagrams

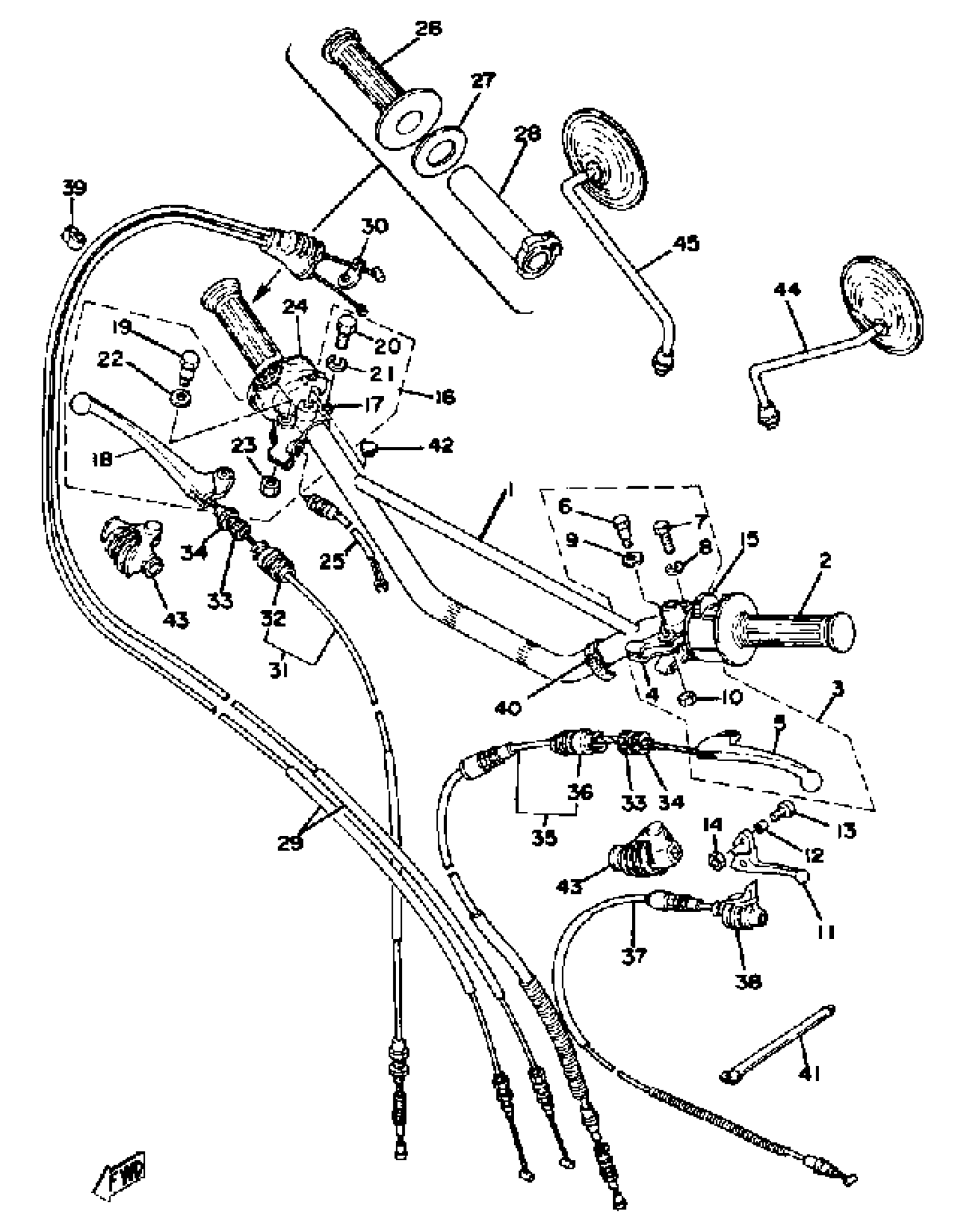

Find the part on the Handlebar - Cable diagram for your 1978 Yamaha XT500 (XT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha XT500 (XT500E) Handlebar - Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

1T2-26111-00-00

1
Out of stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

LEVER HOLDER ASSEMBLY 1

(583-82910-01-98)

1
Out of stock

4

HOLDER, LEVER (L.H)

583-82911-02-00

—

$67.22

In stock

5

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

6

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

10

NUT, U

95617-08100-00

1

$6.78

In stock

11

LEVER, DECOMPRESSION

583-83981-00-00

1
Out of stock

12

COLLAR, LEVER 1

5BE-83913-00-00

1
Out of stock

13

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

14

NUT, U

95617-05100-00

1

$6.68

In stock

15

SWITCH, HANDLE 3

1M1-83973-50-00

1
Out of stock

16

LEVER HOLDER ASSEMBLY 2

1E6-W8292-30-00

1
Out of stock

17

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

18

LEVER (R.H)

2A6-83922-00-00

—

$36.69

In stock

19

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

20

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

23

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

24

SWITCH, HANDLE 1

1E6-83976-00-00

1
Out of stock

25

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

26

GRIP (R.H)

583-26242-00-00

—

$30.97

In stock

27

RING, LEAF

1W1-26249-00-00

1
Out of stock

28

TUBE, THRTL GUIDE

2H0-26243-00-00

1
Out of stock

29

THROTTLE CABLE ASSY

583-26301-01-00

—
Out of stock

30

WASHER

583-26398-00-00

1
Out of stock

31

WIRE, BRAKE FRONT

1E6-26341-00-00

—
Out of stock

32

BOOT, WIRE

1E6-26342-00-00

—

$26.82

In stock

33

BOLT

90123-08002-00

—

$8.93

In stock

34

NUT

90179-08030-00

—

$3.78

In stock

35

WIRE, CLUTCH

1E6-26335-01-00

—

$58.78

In stock

36

BOOT, WIRE

1E6-26342-00-00

—

$26.82

In stock

37

WIRE, DECOMPRESSION

1E6-26331-00-00

—
Out of stock

38

COVER, DECOMPRESSION WIRE

583-26352-00-00

—
Out of stock

39

CLIP, WIRE 2072639100

90468-15009-00

—
Out of stock

40

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

41

BAND

341-26397-01-00

1
Out of stock

42

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock

43

COVER, LEVER

1E6-26372-00-00

—

$19.91

In stock

44

MIRROR ASSEMBLY LH

341-26290-10-00

1
Out of stock

45

BACK MIRROR RH (341-26290-01)

341-26290-01-00

1
Out of stock
