1978 Yamaha XT500 (XT500E) Front Fork Diagram

← All diagrams

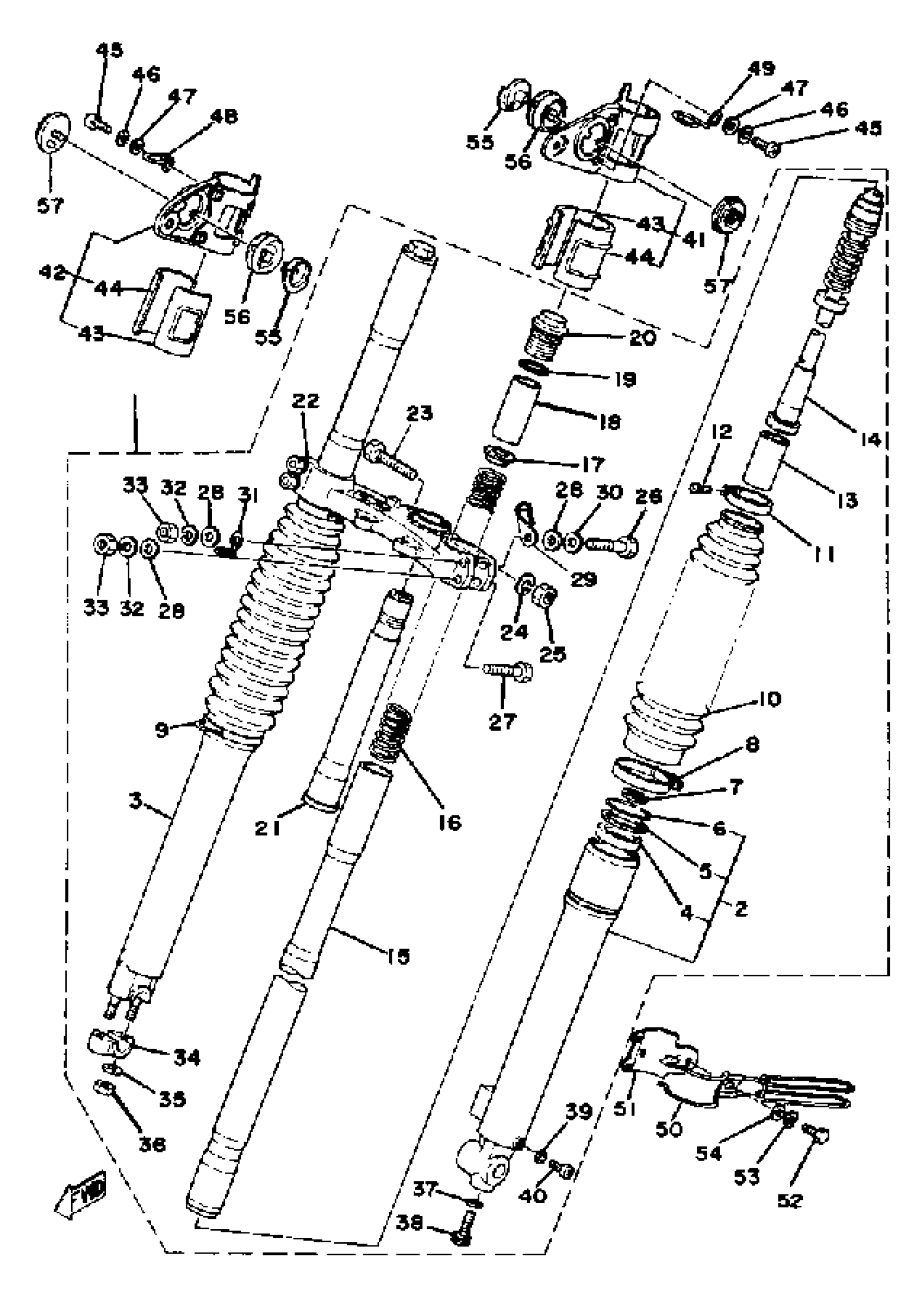

Find the part on the Front Fork diagram for your 1978 Yamaha XT500 (XT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha XT500 (XT500E) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY

(1T2-23101-01-00)

1
Out of stock

2

TUBE, OUTER 1

(1T2-23126-00-00)

1
Out of stock

3

TUBE, OUTER 2

(1T2-23136-00-00)

1
Out of stock

4

OIL SEAL

48Y-23145-00-00

1
Out of stock

5

WASHER, OIL SEAL

341-23146-50-00

1

$8.72

In stock

6

CLIP, OIL SEAL

341-23156-50-00

1

$29.03

In stock

7

CIRCLIP, INNER

(93450-30039-00)

1
Out of stock

8

HOLDER, CABLE 1

1W1-23318-L0-00

1
Out of stock

9

BAND

509-23489-L0-00

1
Out of stock

10

BOOT, FRONT FORK

(509-23191-L1-00)

1
Out of stock

11

BAND, BOOT

341-92090-60-00

1
Out of stock

12

SCREW

509-23194-L0-00

1

$4.12

In stock

13

PISTON, FRONT FORK

(583-23171-00-00)

1
Out of stock

14

CYLINDER, FRTFRK

(1T1-23170-00-00)

1
Out of stock

15

TUBE, INNER 1

(1T1-23124-00-00)

1
Out of stock

16

. SPRING, FRONT FORK

3Y1-23141-00-00

1
Out of stock

17

. SEAT, SPRING UPPER

583-23142-00-00

1
Out of stock

18

SPACER

(1T2-23118-00-00)

1
Out of stock

19

GASKET

240-23114-00-00

—

$12.27

In stock

20

. BOLT, CAP (583-23111-00)

2W6-23111-00-00

1
Out of stock

21

SHAFT, STEERING

(1E6-23341-00-00)

1
Out of stock

22

UNDER BRACKET

(2H1-23340-00-33)

1
Out of stock

23

BOLT 2

(322-23356-00-00)

1
Out of stock

24

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

25

NUT

(322-23357-00-00)

1
Out of stock

26

BOLT (1E6)

90101-08340-00

—

$2.72

In stock

27

BOLT (1E6)

90101-08340-00

—

$2.72

In stock

28

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

29

CLAMP

(90462-08024-00)

1
Out of stock

30

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

31

HOLDER, CABLE

(1E6-23317-10-00)

1
Out of stock

32

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

33

NUT, HEXAGON

(90170-08180-00)

1
Out of stock

34

. HOLDER, AXLE (291-23167-60)

291-23167-61-00

1
Out of stock

35

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

36

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

37

GASKET

509-23158-L0-00

—

$14.34

In stock

38

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

39

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

40

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

41

COVER, UPPER 1

(1N5-23121-00-33)

1
Out of stock

42

COVER, UPPER 2

(1N5-23131-00-33)

1
Out of stock

43

GASKET, UPPER CVR 1

(1N5-23137-00-00)

1
Out of stock

44

GASKET, UPPER CVR 2

(1N5-23138-00-00)

1
Out of stock

45

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

46

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

47

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

48

GUIDE, CABLE

(1E6-23389-00-00)

1
Out of stock

49

GUIDE, PIPE

(1T2-24667-00-00)

1
Out of stock

50

HOLDER, CABLE 1

(1T2-23318-00-00)

1
Out of stock

51

HOLDER, CABLE 2

(1E6-23319-00-00)

1
Out of stock

52

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

53

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

54

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

55

BRACKET, RFLCTR 1

(1T2-85112-00-00)

1
Out of stock

56

DAMPER, FLASHER

1E6-83321-00-00

—

$6.72

In stock

57

REFLECTOR, FRONT 1

355-85111-01-00

—
Out of stock
