1978 Yamaha XT500 (XT500E) Cylinder Head Diagram

← All diagrams

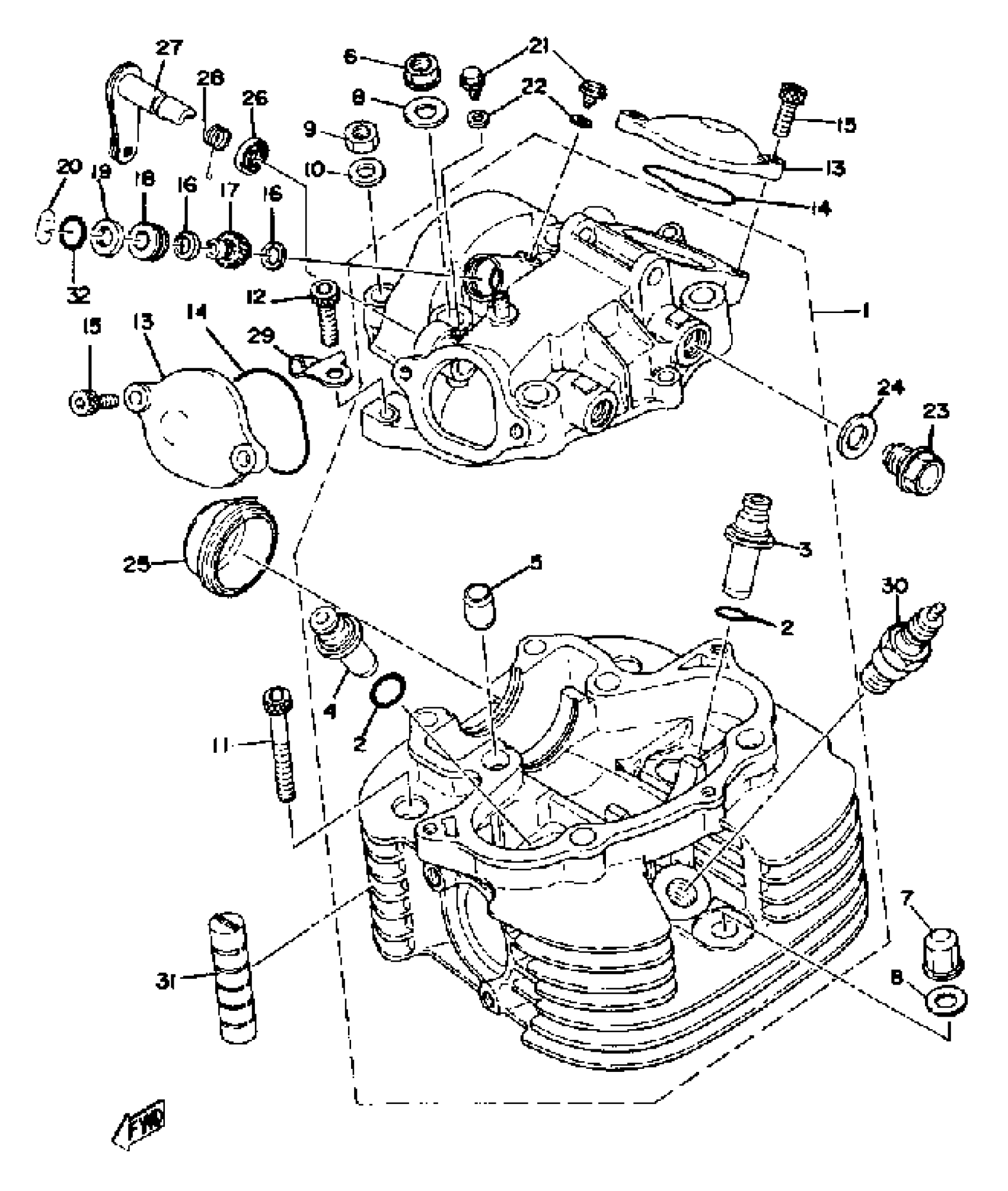

Find the part on the Cylinder Head diagram for your 1978 Yamaha XT500 (XT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha XT500 (XT500E) Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CYLINDER HEAD ASSEMBLY

(2H0-11110-00-R4)

1
Out of stock

2

O-RING (583 VALVE GUIDE)

93210-14299-00

1

$4.91

In stock

3

GUIDE, INTAKE VALVE 1ST O/S

583-11133-11-00

1

$72.06

In stock

4

. GDE, EXST VLV 1 O/S (1ST OS)

583-11134-11-00

1
Out of stock

5

PIN, DOWEL

99530-14016-00

1

$3.20

In stock

6

NUT, CROWN(2GG)

90176-10075-00

1

$6.57

In stock

7

NUT, CROWN(2GG)

90176-10075-00

1

$6.57

In stock

8

WASHER, PLATE 3711117500

90201-10124-00

1

$6.58

In stock

9

NUT(6L2)

95333-08600-00

1

$3.20

In stock

10

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

11

BOLT,SOCKET

91317-06055-00

1

$3.57

In stock

12

BOLT,SOCKET

91317-06025-00

1

$2.05

In stock

13

COVER, CYLINDER. HEAD 2

583-11186-00-00

1
Out of stock

14

O-RING (583 CYL. HEAD SIDE COV

93210-49296-00

1
Out of stock

15

BOLT,SOCKET

91317-06018-00

1

$6.17

In stock

16

WASHER PLATE 141181390000

90201-08085-00

—

$6.38

In stock

17

GEAR, DRIVEN

1E6-17841-00-00

—
Out of stock

18

BUSHING, TACHOMETER GEAR

1E6-17843-00-00

—
Out of stock

19

UNAVAILABLE IN PRICE BOOK (SO-8-17.8-5) (93104-0805)

93104-08132-00

1
Out of stock

20

RING, STOP

102-25137-00-00

—
Out of stock

21

BOLT (583 TACHOMETER)

90109-06418-00

—
Out of stock

22

GASKET 256113960000

90430-06014-00

—

$7.23

In stock

23

PLUG (583 ROCKER SHAFT)

90340-14038-00

—
Out of stock

24

GASKET 256131670000

90430-14043-00

—

$6.46

In stock

25

PLUG, VIEWER

2J2-11197-00-00

—
Out of stock

26

OIL SEAL (1.2X17X2.5-583)

93104-12054-00

—
Out of stock

27

CAM, DECOMPRESSION

583-12288-01-00

—
Out of stock

28

SPRING, TORSION (583)

90508-16303-00

—
Out of stock

29

BRACKET, DECOMPRESSION

583-12283-00-00

—
Out of stock

30

CHAMPION N7YC 4PK

CMP-N7YC0-00-00

1
Out of stock

30

BPR7ES NGK - 4/PACK

BPR-7ES00-40-00

1

$3.43

In stock

31

ABSORBER

583-11127-00-00

—

$6.72

In stock

32

O-RING (26H)

93210-14579-00

—

$5.69

In stock
