1981 Yamaha XT250H Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1981 Yamaha XT250H, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

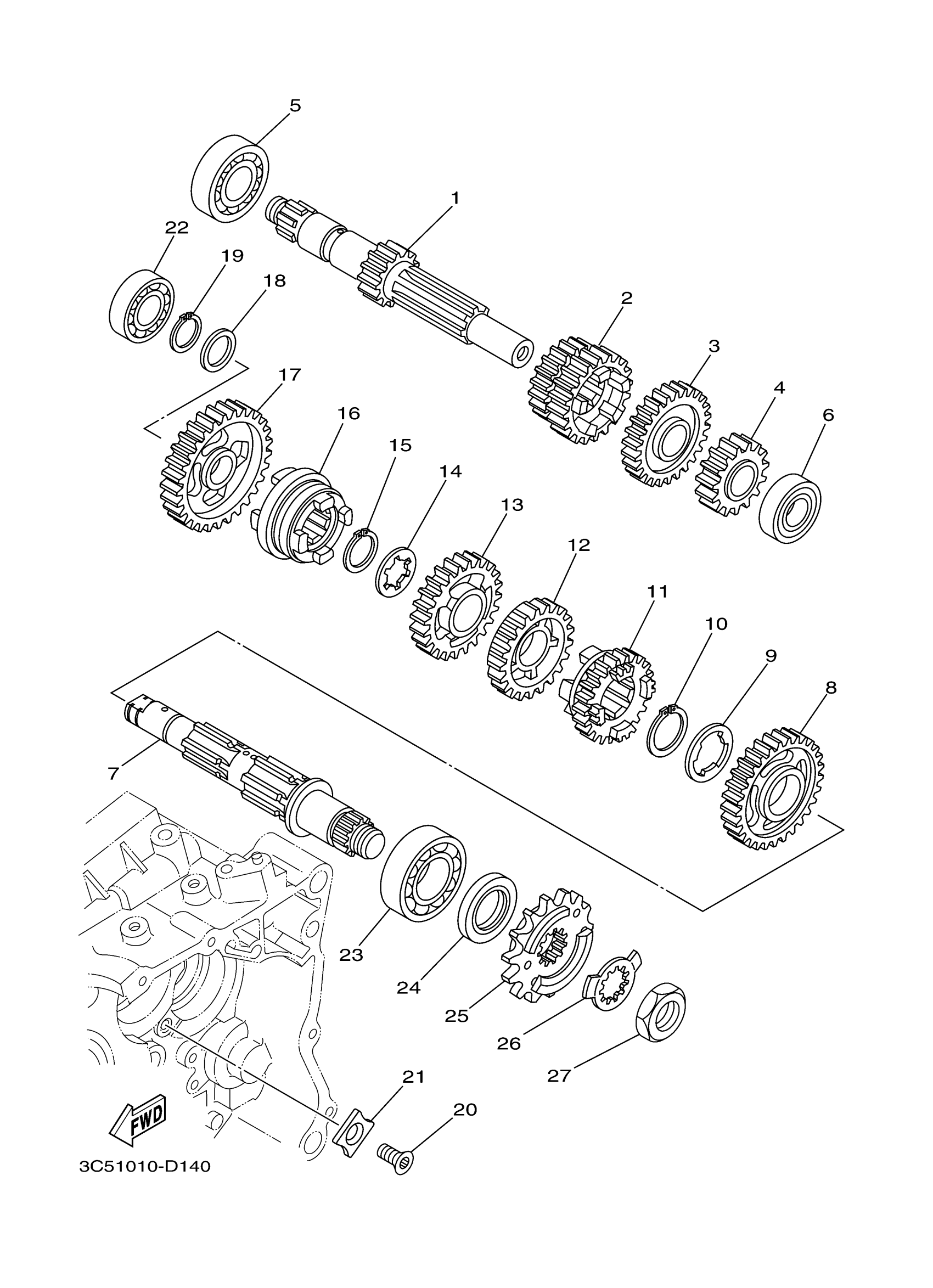

1981 Yamaha XT250H Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

AXLE, MAIN

5XT-17411-00-00

—

$113.57

In stock

2

GEAR, 3RD PINION

5XT-17131-00-00

—

$97.06

In stock

3

GEAR, 5TH PINION

5XT-17151-10-00

—

$71.82

In stock

4

GEAR, 2ND PINION

51Y-17121-00-00

—

$20.25

In stock

5

BEARING (30X)

93306-20447-00

1

$33.97

In stock

6

BEARING(4GA)

93306-00320-00

1

$31.67

In stock

7

DRIVE AXLE ASSY

3C5-17402-00-00

—

$136.11

In stock

8

GEAR, 2ND WHEEL

5XT-17221-00-00

—

$81.37

In stock

9

WASHER (30X)

90209-23241-00

—

$3.32

In stock

10

CIRCLIP (30X)

93410-26067-00

1

$7.42

In stock

11

GEAR, 5TH WHEEL

5XT-17251-10-00

—

$99.78

In stock

12

GEAR, 4TH WHEEL

5XT-17241-00-00

—

$53.88

In stock

13

GEAR, 3RD WHEEL

5XT-17231-00-00

—

$62.34

In stock

14

WASHER (5H0)

90209-18208-00

1

$6.74

In stock

15

CIRCLIP (537)

93410-22039-00

1

$6.17

In stock

16

CLUTCH, DOG

5BP-17285-00-00

—

$39.25

In stock

17

GEAR, 1ST WHEEL

3C5-17211-00-00

—

$74.98

In stock

18

WASHER, PLATE (30X)

90201-177G4-00

—
Out of stock

19

CIRCLIP (525)

93410-17037-00

—

$6.68

In stock

20

SCREW, COUNTERSUNK (4H7)

90151-06014-00

—

$6.88

In stock

21

PLATE, BEARING

3C5-17558-00-00

1

$5.49

In stock

22

BEARING (30X)

93306-20332-00

—

$32.02

In stock

23

BEARING

93306-20532-00

—

$56.05

In stock

24

OIL SEAL (3Y1)

93102-25226-00

—

$12.31

In stock

25

SPROCKET, DRIVE

5XT-17460-00-00

—

$21.37

In stock

26

WASHER, LOCK(2NX)

90215-23265-00

—

$2.86

In stock

27

NUT(2NX)

90179-18552-00

—

$15.78

In stock
