1981 Yamaha XT250H Side Cover Diagram

← All diagrams

Find the part on the Side Cover diagram for your 1981 Yamaha XT250H, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

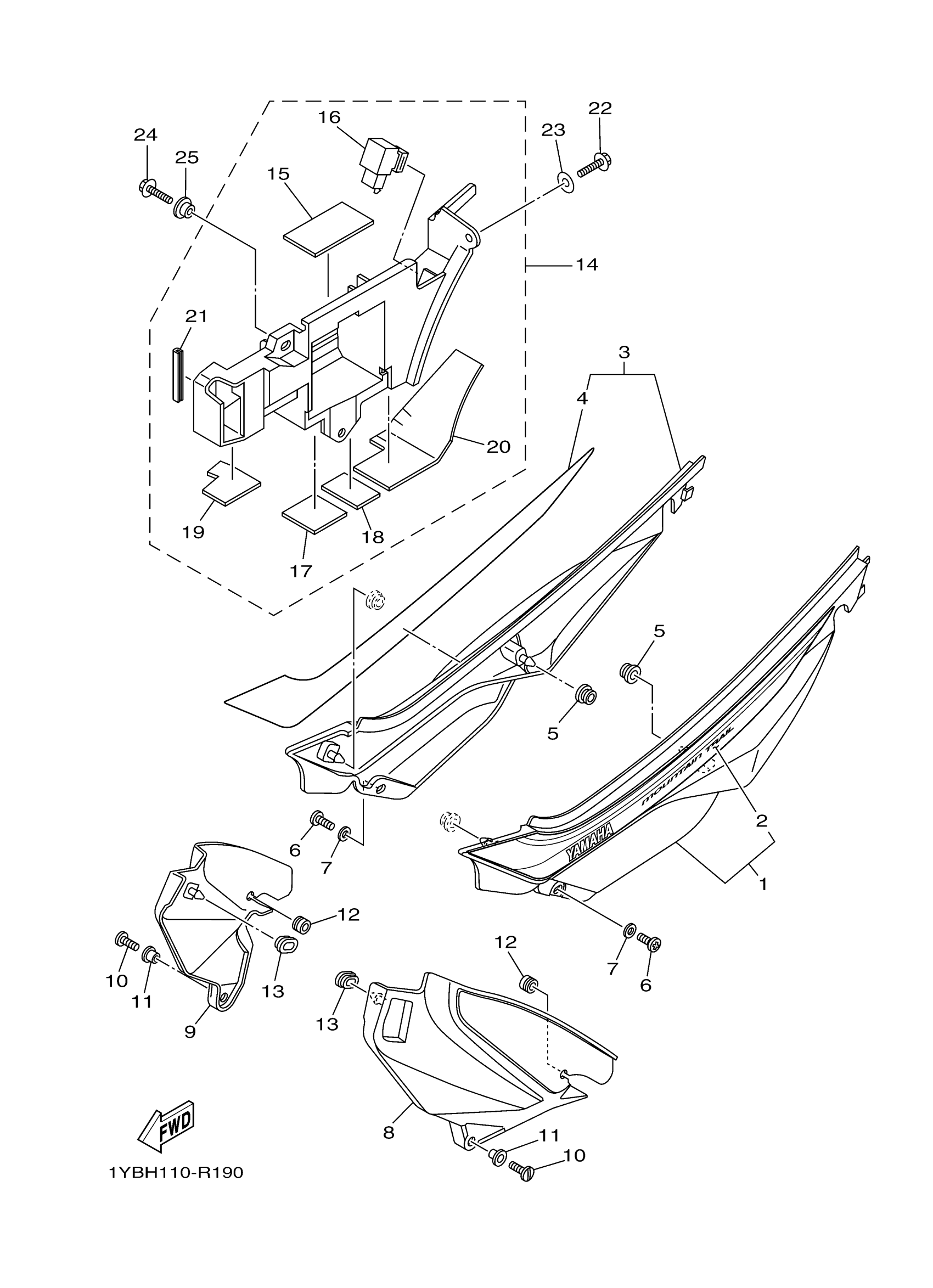

1981 Yamaha XT250H Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SIDE 1

3C5-Y2171-Y0-00

1
Out of stock

2

GRAPHIC 1

3C5-2173E-R0-00

—
Out of stock

3

COVER, SIDE 2

3C5-Y2172-Y0-00

—
Out of stock

4

GRAPHIC 2

3C5-2173F-R0-00

—
Out of stock

5

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

6

SCREW(3XV)

90149-06298-00

1
Out of stock

7

WASHER, PLATE

90201-06020-00

1

$6.28

In stock

8

COVER, SIDE 3

3C5-21731-00-00

1

$11.83

In stock

9

COVER, SIDE 4

3C5-21741-00-00

1

$12.68

In stock

10

1

$2.52

In stock

11

COLLAR

90387-06048-00

1

$6.06

In stock

12

GROMMET (17J)

90480-10334-00

1

$6.89

In stock

13

GROMMET(41Y)

90480-01401-00

1

$5.51

In stock

14

BATTERY BOX ASSY

1YB-8210E-20-00

—

$112.63

In stock

15

DAMPER, PLATE 1

5EJ-2414H-00-00

1

$6.38

In stock

16

FLASHER RELAY ASSY

4MY-83350-03-00

—

$46.43

In stock

17

INSULATOR, SIDE COVER

5XT-2174A-00-00

—

$3.49

In stock

18

INSULATOR, SIDE COVER 2

5XT-2174T-00-00

—

$3.37

In stock

19

INSULATOR 3

5XT-2172S-00-00

—

$3.82

In stock

20

INSULATOR 4

5XT-2173S-00-00

—

$4.83

In stock

21

MOLD, FUEL TANK

31A-24188-01-00

—

$11.82

In stock

22

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock

23

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

24

BOLT, FLANGE

95817-06014-00

—

$2.15

In stock

25

COLLAR

90387-06066-00

—

$5.21

In stock
