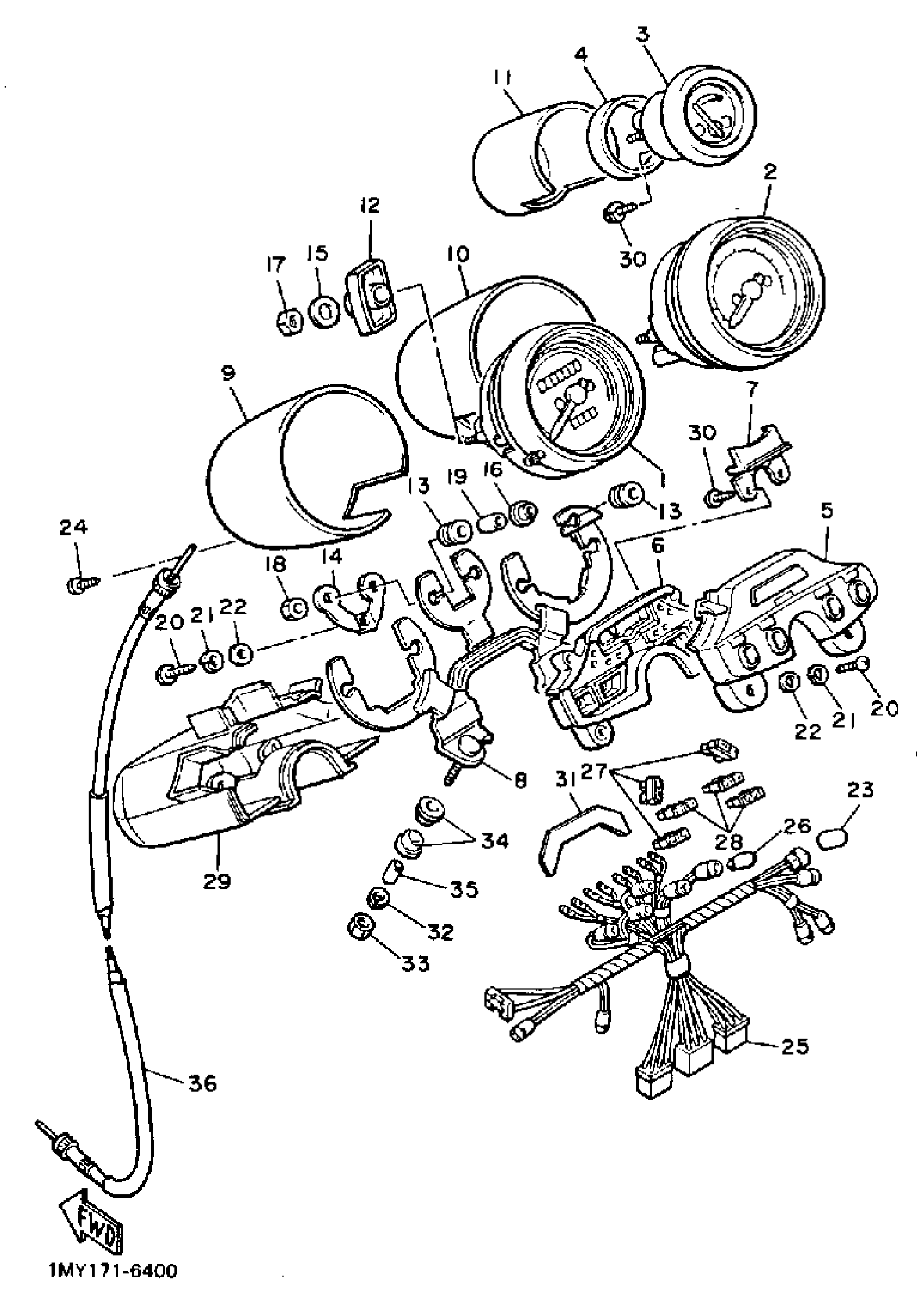

Find the part on the Meter diagram for your 1986 Yamaha Maxim X CA (XJ700XSC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1986 Yamaha Maxim X CA (XJ700XSC) Meter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY

1AA-83570-A0-00

1
Out of stock

2

TACHOMETER ASSEMBLY

1FG-83540-00-00

1
Out of stock

3

WATER TEMP ASSEMBLY

1AA-83590-00-00

1
Out of stock

4

DAMPER

1AA-83592-00-00

1
Out of stock

5

CASE,UPPER

2AE-8353G-40-00

1
Out of stock

6

CASE, INNER

1AA-8353H-00-00

1
Out of stock

7

COVER

1AA-83568-00-00

1
Out of stock

8

BRACKET, METER

1AA-83519-00-00

1
Out of stock

9

COVER, SPEEDOMETER

42X-83507-00-00

—
Out of stock

10

COVER, TACHOMETER

42X-83508-00-00

1
Out of stock

11

COVER, METER 2

1AA-83579-00-00

1
Out of stock

12

DAMPER

1FG-83523-00-00

—

$8.82

In stock

13

DAMPER

1FK-83523-00-00

1
Out of stock

14

BRACKET, METER 2

1AA-8355Y-00-00

1
Out of stock

15

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

16

WASHER, SPECIAL

1AA-83524-00-00

1
Out of stock

17

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

18

NUT(6TA)

95307-04600-00

—

$6.69

In stock

19

COLLAR

1AA-83522-00-00

1
Out of stock

20

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

21

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

22

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

23

TUBE

1FK-83535-00-00

—
Out of stock

24

SCREW, TAPPING (10M)

90164-04009-00

—
Out of stock

25

SOCKET CORD ASSEMBLY

1AA-83509-00-00

1
Out of stock

26

BULB (T6.5 12V-3W)

42X-83517-00-00

—

$6.48

In stock

27

FUSE (12V 15A)

36Y-82151-00-00

—

$4.08

In stock

28

FUSE (10A)

42X-82151-00-00

—

$2.16

In stock

29

COVER, METER

1AA-83559-00-00

1
Out of stock

30

SCREW, WITH WASHER(36Y)

90159-03102-00

—
Out of stock

31

COVER, METER 2

55R-83579-00-00

1
Out of stock

32

WASHER, SPRING

92907-06100-00

—
Out of stock

33

NUT(6TA)

95317-06600-00

—

$2.69

In stock

34

DAMPER, METER BRACKET

584-83541-00-00

—
Out of stock

35

COLLAR (877)

90387-06249-00

—
Out of stock

36

SPEEDOMETER CABLE ASSY

3LP-83550-00-00

—
Out of stock
