2002 Kawasaki W650 (Canada Only) Left Engine Cover Diagram

← All diagrams

Find the part on the Left Engine Cover diagram for your 2002 Kawasaki W650 (Canada Only), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

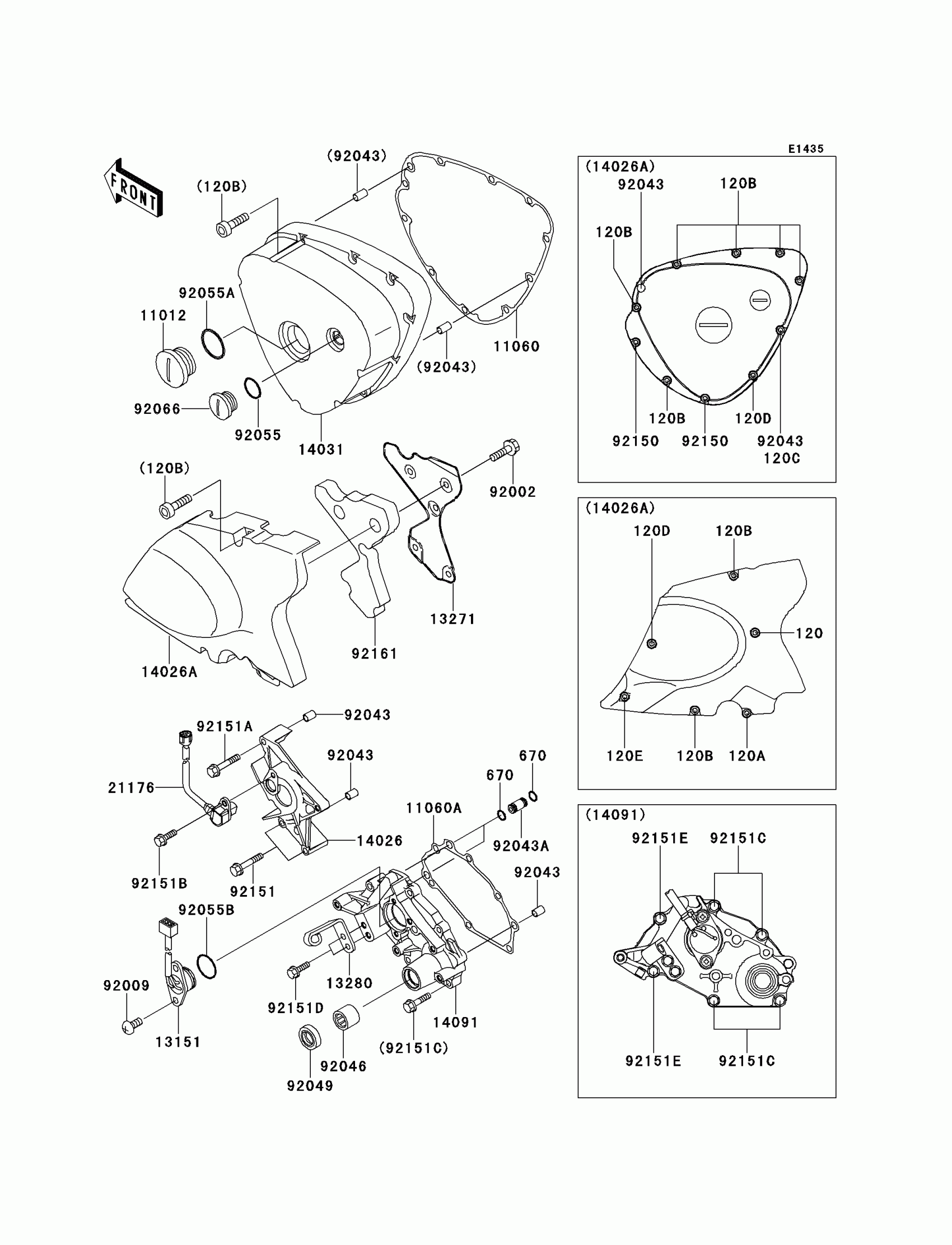

2002 Kawasaki W650 (Canada Only) Left Engine Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

120

BOLT-SOCKET,6X16

120R0616

1

$2.92

In stock

120A

BOLT-SOCKET,6X25

120R0625

1

$3.75

In stock

120B

BOLT-SOCKET,6X35

120R0635

1

$4.42

In stock

120C

BOLT-SOCKET,6X40

120R0640

1

$4.42

In stock

120D

BOLT-SOCKET,6X45

120R0645

1

$4.80

In stock

120E

BOLT-SOCKET,6X50

120R0650

1

$4.68

In stock

670

O RING

670D1505

1

$3.43

In stock

11012

CAP,GENERATOR

11012-1817

1

$30.68

In stock

11060

1

$21.47

In stock

11060A

1

$9.14

In stock

13151

SWITCH-COMP

13151-1089

1
Out of stock

13271

PLATE,SOUND ARRESTOR

13271-1223

1
Out of stock

13280

HOLDER,CLUTCH CABLE

13280-1109

1

$7.90

In stock

14026

COVER-CHAIN,INSIDE

14026-1261

1

$59.08

In stock

14026A

COVER-CHAIN

14026-1263

1

$219.25

In stock

14031

COVER-GENERATOR

14031-1366

1

$223.51

In stock

14091

COVER,TRANSMISSION

14091-1084

1

$99.30

In stock

21176

SENSOR

21176-1090

1

$150.13

In stock

92002

BOLT,6X10

92002-1541

1
Out of stock

92009

SCREW,5X16

92009-1571

1
Out of stock

92043

PIN,6.2X8X14

92043-1263

1

$0.49

In stock

92043A

PIN

92043-1588

1

$8.93

In stock

92046

BEARING-NEEDLE,HK1312

92046-1148

1
Out of stock

92049

SEAL-OIL,TC13225.5

92049-1519

1
Out of stock

92055

RING-O,20X2

92055-1146

1

$6.82

In stock

92055A

RING-O,39.4X3.1

92055-1618

1

$3.20

In stock

92055B

RING-O,27.7X2.4

92055-1619

1

$3.25

In stock

92066

PLUG,COVER

92066-1397

1

$14.00

In stock

92150

BOLT,SOCKET,6X35

92150-1887

1

$3.92

In stock

92151

BOLT,6X40

92151-1131

1

$3.87

In stock

92151A

BOLT,6X50

92151-1234

1

$2.03

In stock

92151B

BOLT,5X12

92151-1249

1
Out of stock

92151C

BOLT,6X25

92151-1640

1

$2.06

In stock

92151D

BOLT,6X16

92151-1644

1
Out of stock

92151E

BOLT,6X35

92151-1646

1
Out of stock

92161

DAMPER,SOUND ARRESTOR

92161-1052

1
Out of stock
