1989 Kawasaki Vulcan 750 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1989 Kawasaki Vulcan 750, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

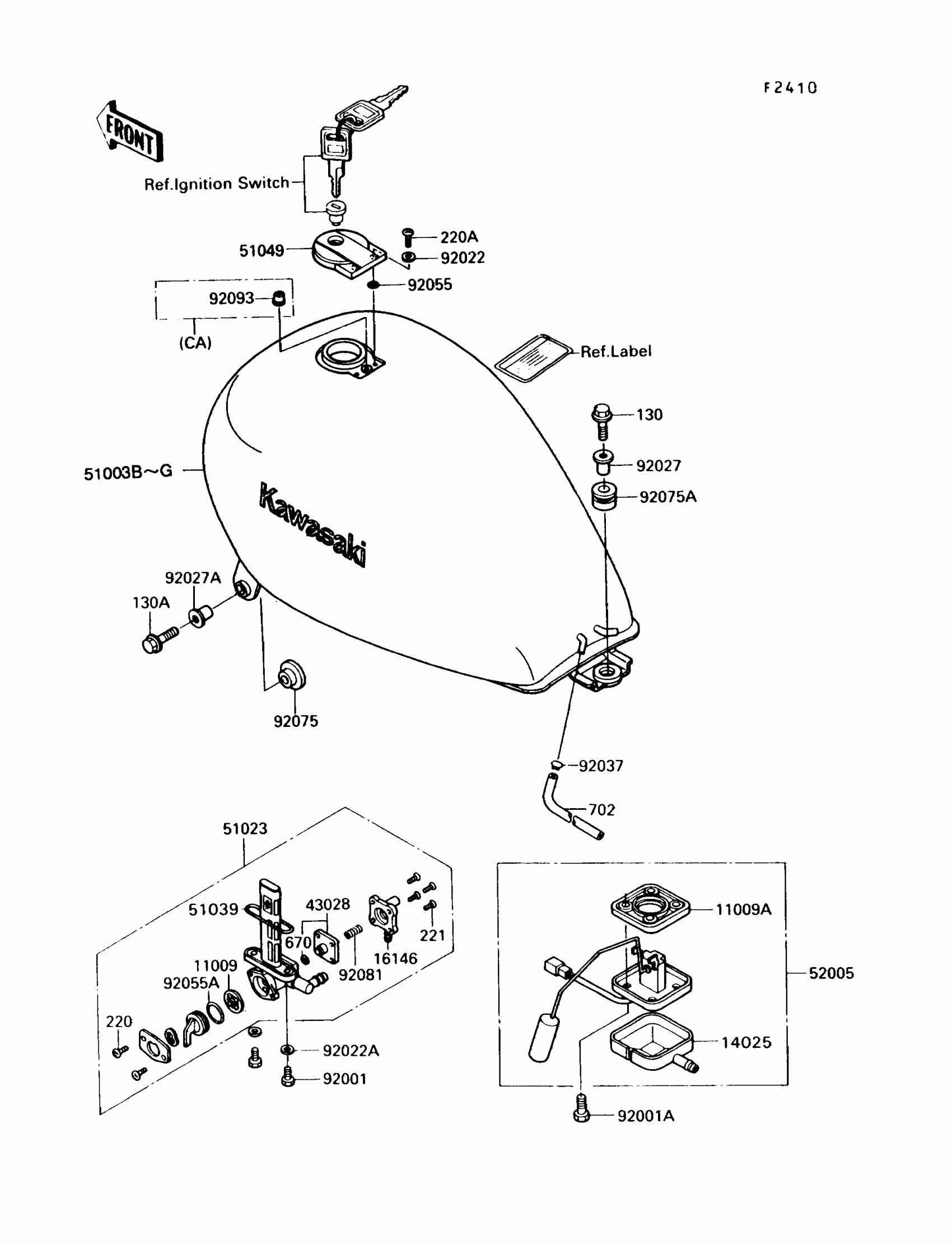

1989 Kawasaki Vulcan 750 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,TAP VALVE

11009-1188

1

$4.54

In stock

11009A

GASKET,FUEL GAUGE

11009-1656

1
Out of stock

14024

COVER,FUEL GAUGE

14025-1536

1
Out of stock

16146

1

$23.78

In stock

43028

DIAPHRAGM

43028-1033

1

$21.24

In stock

43058

RING,TAP FLANGED

51039-003

1

$4.97

In stock

51003

TANK-COMP-FUEL,EBONY

51003-5037-H8

1

$961.34

In stock

51003A

TANK-COMP-FUEL,EBONY

51003-5038-H8

1

$585.09

In stock

51023A

TAP-ASSY,FUEL

51023-1149

1

$129.77

In stock

51049A

CAP-TANK,FUEL

51049-1083

1

$121.28

In stock

52005

GAUGE,FUEL

52005-1070

1

$132.21

In stock

92001

BOLT,6X20

92001-1091

1

$3.12

In stock

92001A

BOLT,FUEL GAUGE

92001-1705

1
Out of stock

92022

WASHER,5.3X10X0.8

92022-1038

1

$2.92

In stock

92022A

WASHER-PLAIN

92022-183

1
Out of stock

92027

COLLAR,L=19.3

92027-1780

1

$5.21

In stock

92027A

COLLAR

92027-1929

1

$8.70

In stock

92037

CLAMP,TUBE

92037-1461

1

$3.08

In stock

92055

RING-O

92055-1023

1

$3.12

In stock

92055A

RING-O,TAP LEVER

92055-1085

1

$4.01

In stock

92075

DAMPER,FUEL TANK

92075-1677

1

$6.06

In stock

92075A

DAMPER

92075-1736

1

$5.21

In stock

92081

1

$3.10

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

130

BOLT-FLANGED,8X30

130B0830

1
Out of stock

130A

BOLT-FLANGED,8X25

130C0825

1
Out of stock

220

1

$0.63

In stock

220A

SCREW PAN HEAD 5X10

220B0510

1
Out of stock

221

SCREW-CSK-CROS,4X14

221B0414

1
Out of stock

670

O RING,4MM

670B1504

1

$3.27

In stock

702

1

$29.70

In stock
