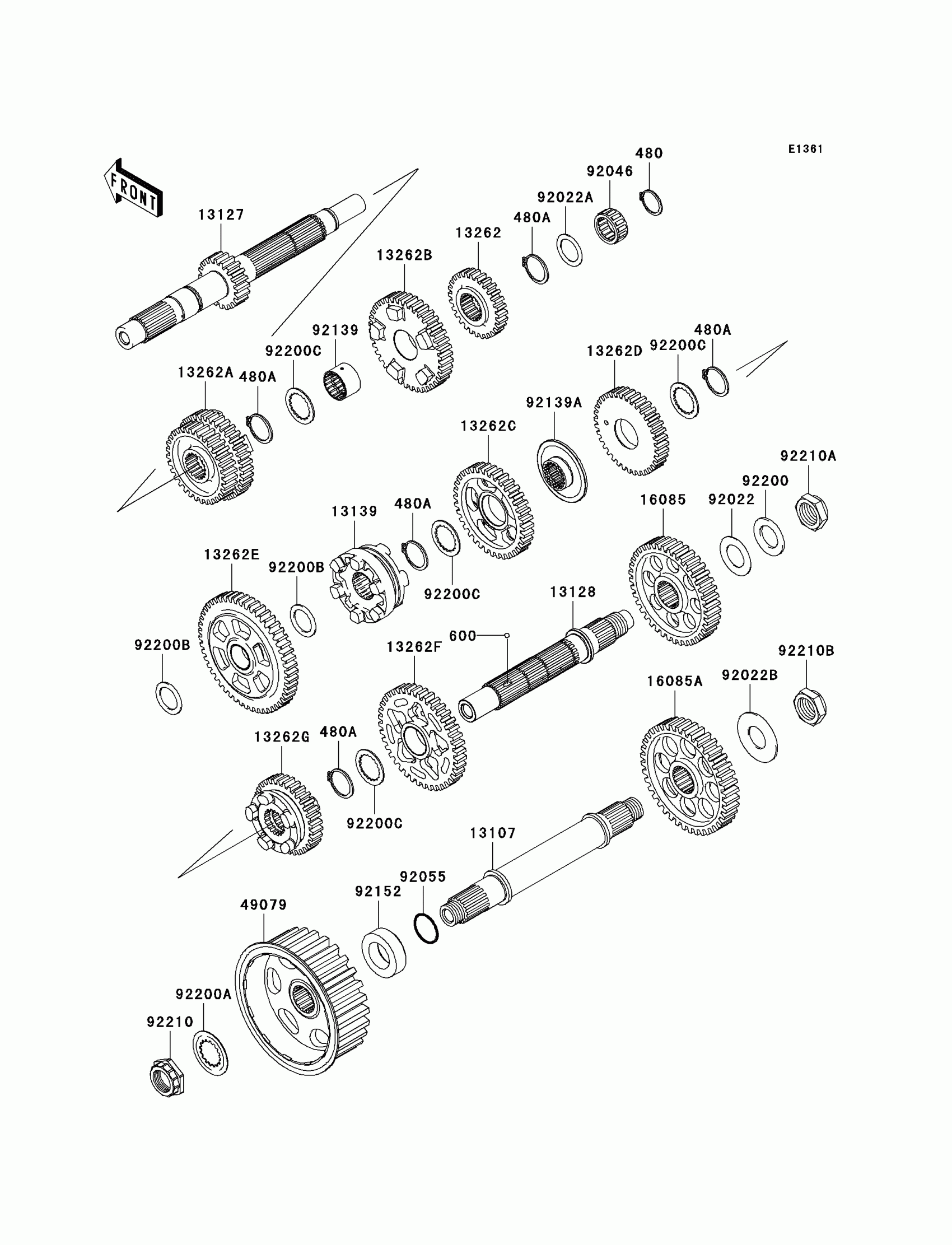

2000 Kawasaki Vulcan® Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2000 Kawasaki Vulcan®, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

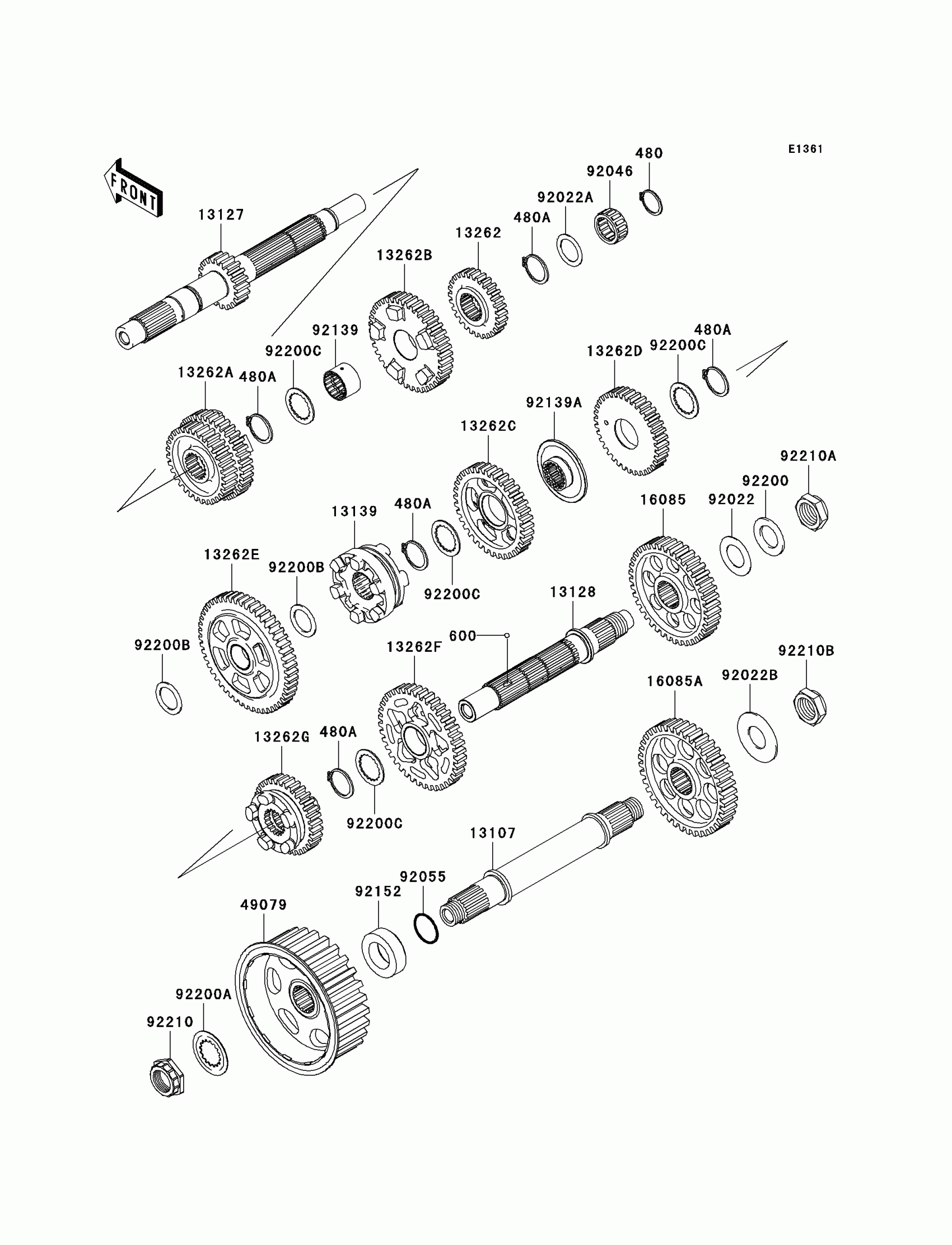

2000 Kawasaki Vulcan® Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

CIRCLIP-TYPE-C,25MM

480J2500

1
Out of stock

480A

CIRCLIP

480J2900

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1
Out of stock

13107

SHAFT,PULLEY

13107-0108

1
Out of stock

13127

SHAFT-TRANSMISSION INPUT

13127-0003

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0013

1
Out of stock

13139

SHIFTER,OUTPUT

13139-0001

1
Out of stock

13262

GEAR,INPUT 2ND,27T

13262-0004

1

$193.78

In stock

13262A

1

$204.59

In stock

13262B

GEAR,INPUT 5TH,37T

13262-0006

1

$204.59

In stock

13262C

GEAR,OUTPUT 3RD,39T

13262-0008

1

$204.59

In stock

13262D

GEAR,OUTPUT 4TH,31T

13262-0009

1

$204.59

In stock

13262E

GEAR,OUTPUT LOW,51T

13262-0010

1

$204.59

In stock

13262F

GEAR,OUTPUT 2ND,44T

13262-0011

1

$204.59

In stock

13262G

GEAR,OUTPUT 5TH,27T

13262-0012

1

$204.59

In stock

16085

GEAR,TRANSFER,41T

16085-0004

1
Out of stock

16085A

GEAR,TRANSFER,50T

16085-0032

1
Out of stock

49079

PULLEY-BELT

49079-0014

1
Out of stock

92022

WASHER,25.3X44X1

92022-1390

1
Out of stock

92022A

WASHER,25.5X36X1.0

92022-1855

1
Out of stock

92022B

WASHER,25.3X56X2.0

92022-1857

1
Out of stock

92046

BEARING-NEEDLE,KT 253515E02 C3

92046-0007

1
Out of stock

92055

RING-O,29.7X2.4

92055-0006

1
Out of stock

92139

BUSHING

92139-0006

1
Out of stock

92139A

BUSHING,OUTPUT 3RD-4TH GEAR

92139-0007

1
Out of stock

92152

COLLAR,30X50X16

92152-0021

1
Out of stock

92200

WASHER,25.5X42X2.6

92200-0016

1
Out of stock

92200A

WASHER,31X50X1

92200-0017

1
Out of stock

92200B

WASHER,25.5X36X1.6

92200-0116

1
Out of stock

92200C

WASHER,30.3X40X1.5

92200-1381

1
Out of stock

92210

NUT,25MM

92210-0060

1
Out of stock

92210A

NUT,LEFT HANDED,25MM

92210-0136

1
Out of stock

92210B

NUT,25MM

92210-0138

1
Out of stock
