1978 Yamaha TT500 (TT500E) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1978 Yamaha TT500 (TT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

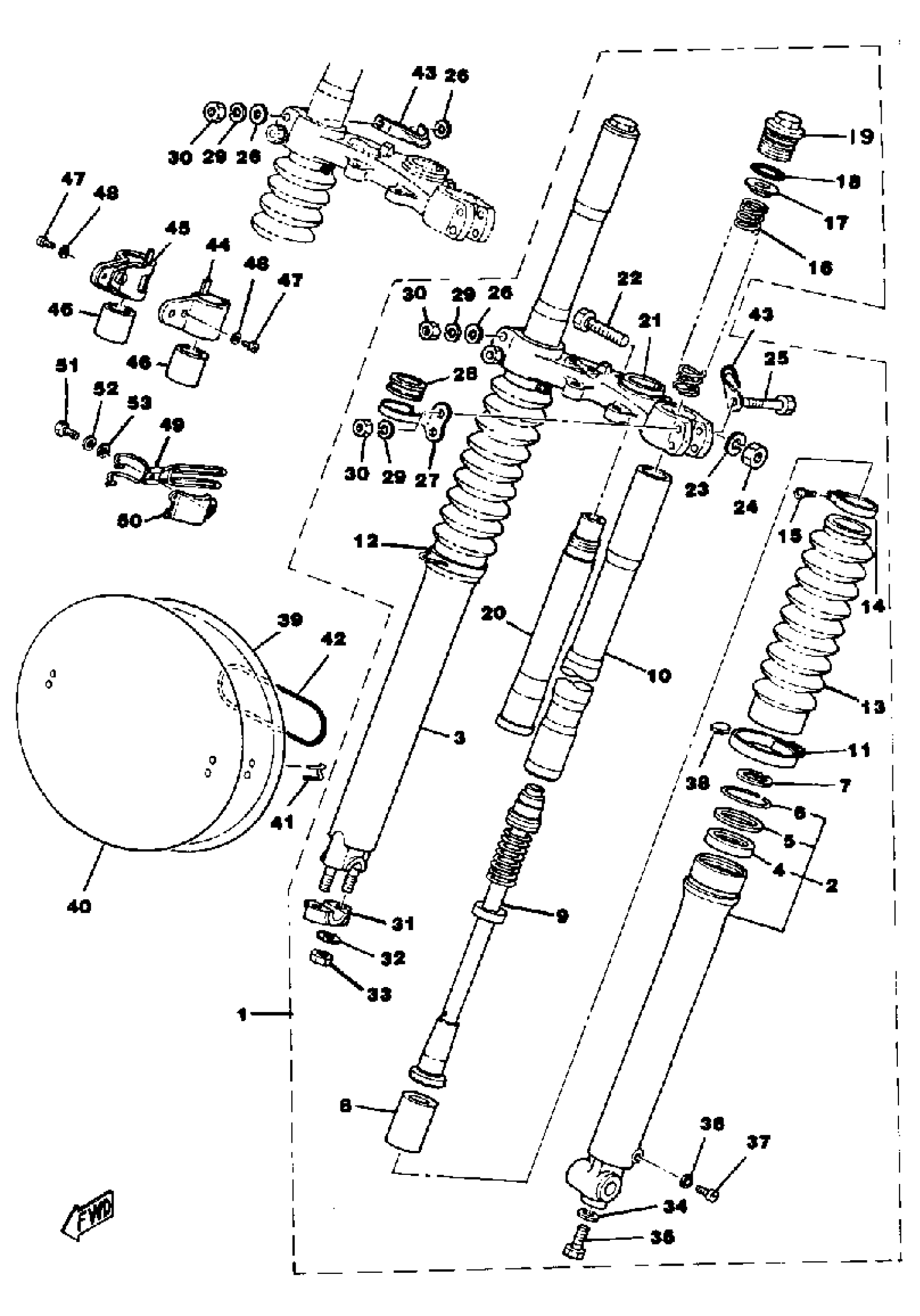

1978 Yamaha TT500 (TT500E) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

UNAVAILABLE IN PRICE BOOK

1T-12310-10-10

1
Out of stock

2

. UNAVAILABLE IN PRICE BOOK

1T-22312-60-00

1
Out of stock

3

TUBE, OUTER 2

(1T2-23136-00-00)

1
Out of stock

4

.. UNAVAILABLE IN PRICE BOOK (1K7-23145-00)

487-23145-00-00

1
Out of stock

5

WASHER, OIL SEAL

341-23146-50-00

1

$8.72

In stock

6

CLIP, OIL SEAL

341-23156-50-00

1

$29.03

In stock

7

CIRCLIP, INNER

(93450-30039-00)

1
Out of stock

8

PISTON, FRONT FORK

(583-23171-00-00)

1
Out of stock

9

CYLINDER, FRTFRK

(1T1-23170-00-00)

1
Out of stock

10

TUBE, INNER 1

(1T1-23124-00-00)

1
Out of stock

11

HOLDER, CABLE 1

1W1-23318-L0-00

1
Out of stock

12

BAND

509-23489-L0-00

1
Out of stock

13

BOOT, FRONT FORK

(509-23191-L1-00)

1
Out of stock

14

BAND, BOOT

341-92090-60-00

1
Out of stock

15

SCREW

509-23194-L0-00

1

$4.12

In stock

16

SPRING, FRONT FORK

(1T1-23141-00-00)

1
Out of stock

17

. SEAT, SPRING UPPER

583-23142-00-00

1
Out of stock

18

GASKET

240-23114-00-00

—

$12.27

In stock

19

. BOLT, CAP (583-23111-00)

2W6-23111-00-00

1
Out of stock

20

SHAFT, STEERING

(1E6-23341-00-00)

1
Out of stock

21

UNDER BRACKET

(2H1-23340-00-33)

1
Out of stock

22

BOLT 2

(322-23356-00-00)

1
Out of stock

23

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

24

NUT

(322-23357-00-00)

1
Out of stock

25

BOLT (1E6)

90101-08340-00

—

$2.72

In stock

26

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

27

. HOLDER, CABLE

1W1-23317-01-00

1
Out of stock

28

GUIDE, WIRE

1W1-23389-00-00

—

$24.12

In stock

29

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

30

NUT, HEXAGON

(90170-08180-00)

1
Out of stock

31

. HOLDER, AXLE (291-23167-60)

291-23167-61-00

1
Out of stock

32

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

33

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

34

GASKET

509-23158-L0-00

—

$14.34

In stock

35

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

36

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

37

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

38

HOLDER

(509-26393-00-00)

1
Out of stock

39

PLATE, NUMBER

583-23485-00-00

1
Out of stock

40

EMBLEM

322-23395-00-00

1
Out of stock

41

STAY, PLATE

431-23486-02-00

1
Out of stock

42

O-RING (802)

93210-99103-00

—
Out of stock

43

UNAVAILABLE IN PRICE BOOK

90-46208-02-40

1
Out of stock

44

COVER, UPPER 1

(434-23121-01-93)

1
Out of stock

45

COVER, UPPER 2

(434-23131-01-93)

1
Out of stock

46

GASKET

(434-23163-00-00)

1
Out of stock

47

SCREW, PAN HEAD(6E5)

97880-06018-00

1

$4.19

In stock

48

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

49

HOLDER, CABLE 1

(1T2-23318-00-00)

1
Out of stock

50

HOLDER, CABLE 2

(1E6-23319-00-00)

1
Out of stock

51

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

52

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

53

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock
