1978 Yamaha TT500 (TT500E) Handlebar-Cable Diagram

← All diagrams

Find the part on the Handlebar-Cable diagram for your 1978 Yamaha TT500 (TT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

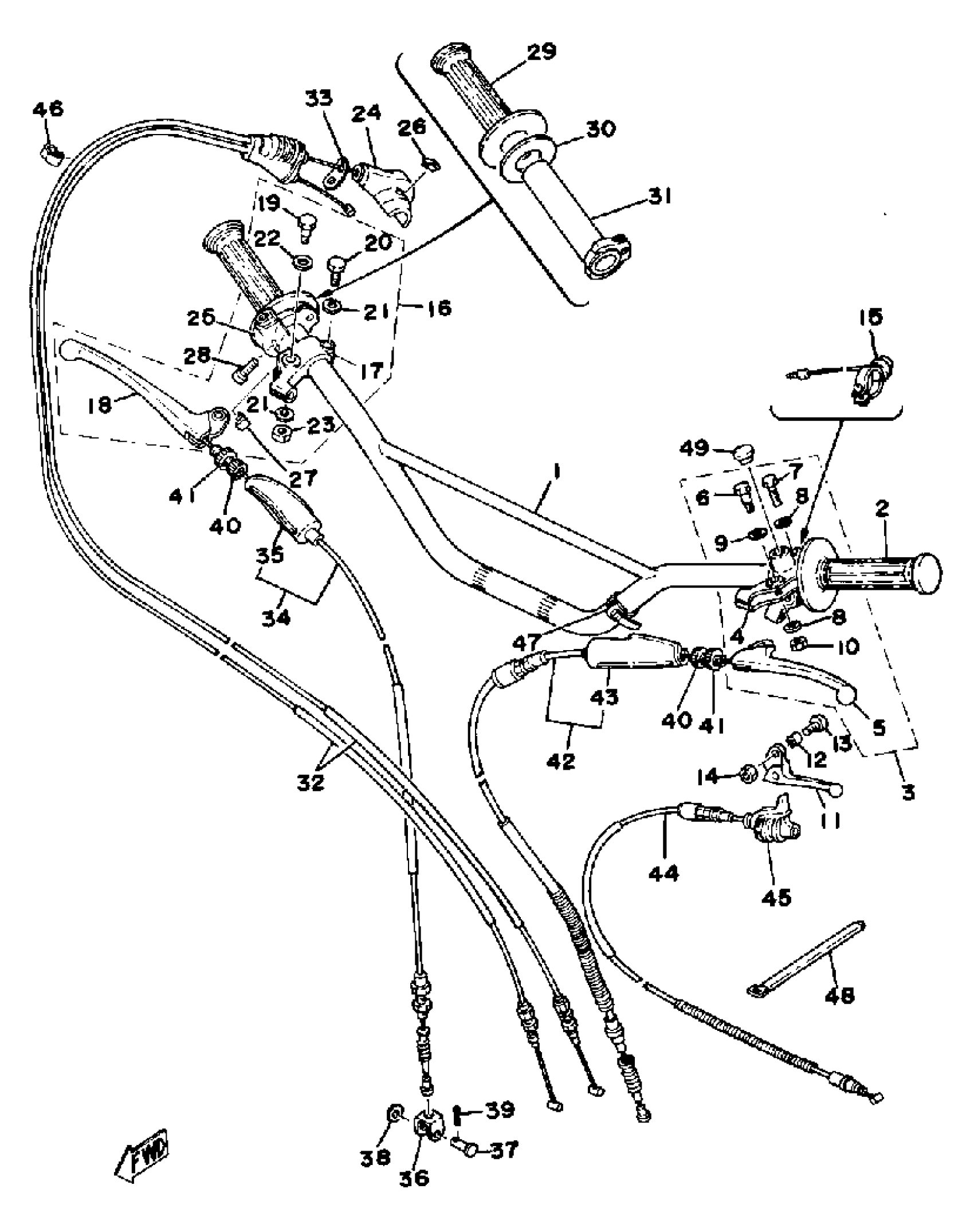

1978 Yamaha TT500 (TT500E) Handlebar-Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

1T1-26111-00-00

1
Out of stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

LEVER HOLDER ASSEMBLY 1

(583-82910-01-00)

1
Out of stock

4

HOLDER, LEVER (L.H)

583-82911-02-00

—

$67.22

In stock

5

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

6

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

10

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

11

LEVER, DECOMPRESSION

583-83981-00-00

1
Out of stock

12

COLLAR, LEVER 1

5BE-83913-00-00

1
Out of stock

13

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

14

NUT, U

95617-05100-00

1

$6.68

In stock

15

SWITCH, HANDLE 2

(510-83975-90-00)

1
Out of stock

15

SWITCH, HANDLE 1

(583-83976-01-00)

1
Out of stock

16

LEVER HOLDER ASSEMBLY 2

(583-82920-01-00)

1
Out of stock

17

HOLDER, LEVER (R.H)

233-82921-31-00

—

$58.60

In stock

18

LEVER (R.H)

2A6-83922-00-00

—

$36.69

In stock

19

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

20

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

23

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

24

CASE, SWITCH UPPER

583-83986-00-00

1
Out of stock

25

CASE, SWITCH LOWER

583-83987-00-00

1
Out of stock

26

CAP 1

583-83956-00-00

1
Out of stock

27

CAP 2

(583-83957-00-00)

1
Out of stock

28

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

29

GRIP (R.H)

583-26242-00-00

—

$30.97

In stock

30

RING, LEAF

1W1-26249-00-00

1
Out of stock

31

TUBE, THRTL GUIDE

2H0-26243-00-00

1
Out of stock

32

THROTTLE CABLE ASSY

583-26301-01-00

—
Out of stock

33

WASHER

583-26398-00-00

1
Out of stock

34

CABLE, BRAKE

1G8-26341-00-00

1
Out of stock

35

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

36

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

37

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

38

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

39

PIN, COTTER

91490-20025-00

—

$1.31

In stock

40

BOLT

90123-08002-00

—

$8.93

In stock

41

NUT

90179-08030-00

—

$3.78

In stock

42

CABLE, CLUTCH (1100MM)

583-26335-01-00

1
Out of stock

43

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

44

. CABLE, STARTER 1 (800MM)

583-26331-00-00

1
Out of stock

45

COVER, DECOMPRESSION WIRE

583-26352-00-00

—
Out of stock

46

CLIP, WIRE 2072639100

90468-15009-00

—
Out of stock

47

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

48

BAND

341-26397-01-00

1
Out of stock

49

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock
