1978 Yamaha TT500 (TT500E) Rear Wheel Diagram

← All diagrams

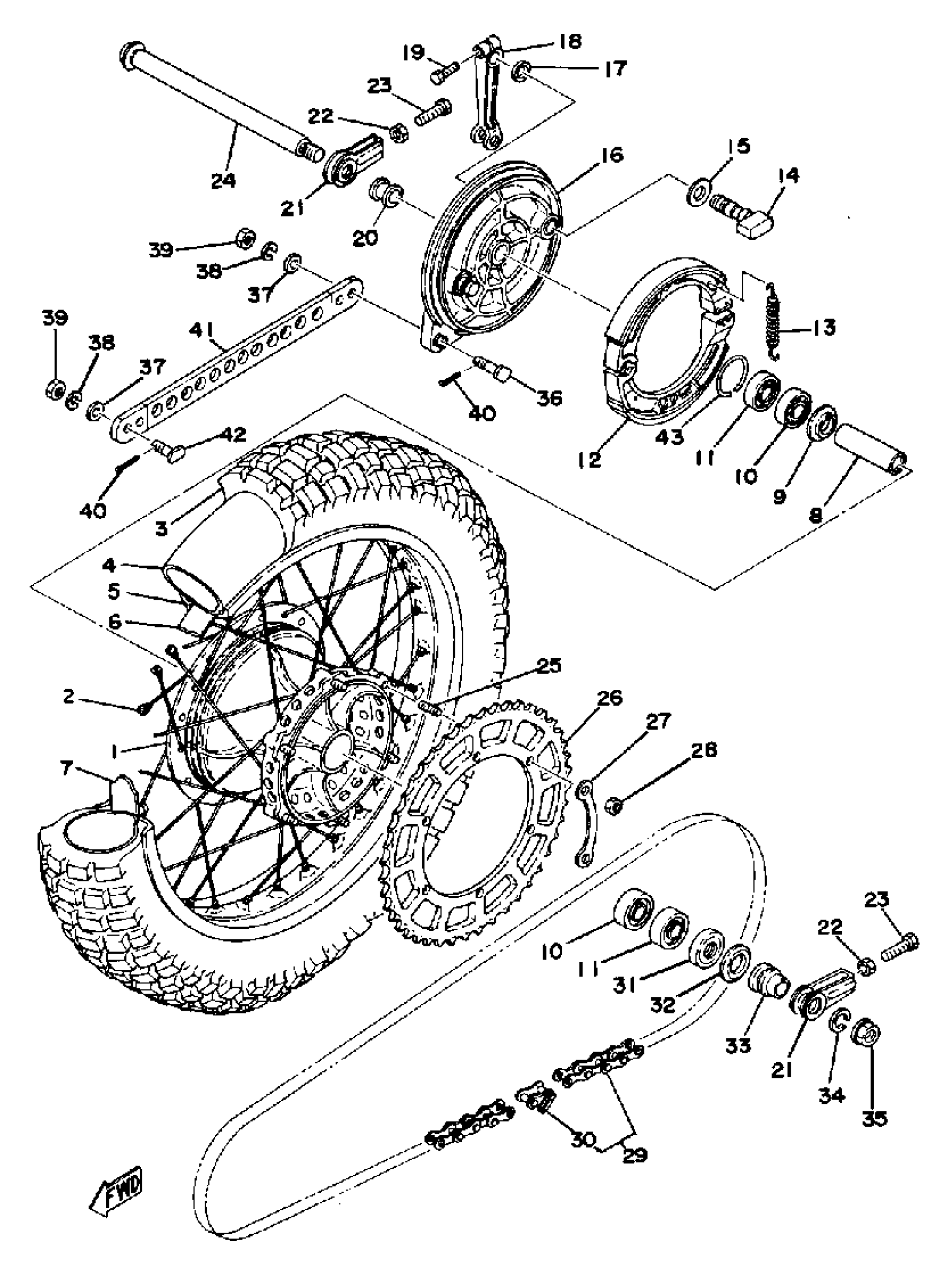

Find the part on the Rear Wheel diagram for your 1978 Yamaha TT500 (TT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha TT500 (TT500E) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

(483-25311-13-98)

1
Out of stock

2

SPOKE SET, REAR (431-25304-00)

431-25304-01-00

1
Out of stock

3

UNAVAILABLE IN PRICE BOOK

94-14618-10-90

1
Out of stock

4

TUBE

(94246-18040-00)

1
Out of stock

5

RIM 2.15X18 (94421-18151) (2.15-18)

94421-18238-00

1
Out of stock

6

BAND, RIM (2J4)

94340-18086-00

1

$16.00

In stock

7

SPACER,BEAD

1T1-25394-01-00

1
Out of stock

8

SPACER, BEARING

483-25317-01-00

1
Out of stock

9

FLANGE, SPACER

483-25315-00-00

1
Out of stock

10

1

$31.64

In stock

11

1

$31.64

In stock

12

BRAKE SHOE KIT

4GR-W253E-00-00

—

$34.99

In stock

13

1

$8.09

In stock

14

CAMSHAFT

(509-25351-00-00)

1
Out of stock

15

SHIM, CAM SHAFT

148-25353-00-00

1

$6.40

In stock

16

PLATE, BRAKE SHOE

(483-25321-00-98)

1
Out of stock

17

SEAL, CAM SHAFT

148-25359-00-00

—
Out of stock

18

. LEVER, CAMSHAFT (168-25355-00)

4V5-25355-00-00

1
Out of stock

19

BOLT, HEXAGON (462)

90101-06291-00

—

$6.68

In stock

20

COLLAR

90387-17215-00

1
Out of stock

21

PULLER, CHAIN 1

48U-25388-00-00

—
Out of stock

22

. NUT

95380-08700-00

1

$3.07

In stock

23

BOLT

90101-08060-00

—

$4.92

In stock

24

AXLE, WHEEL

(431-25381-00-00)

1
Out of stock

25

BOLT, STUD (483)

90116-08218-00

—

$7.08

In stock

26

SPROCKET, DRIVEN 44T

38W-25444-20-00

1
Out of stock

26

SPROCKET, DRIVN 44T

(431-25444-04-XX)

1
Out of stock

26

SPROCKET, DRIVN 46T

(431-25446-04-XX)

1
Out of stock

26

SPROCKET, DRIVN 48T

(431-25448-04-XX)

1
Out of stock

26

SPROCKET, DRIVN 50TSPROCKET WHEEL (50T)

431-25450-04-XX

1
Out of stock

26

SPROCKET, DRIVN 52T

(431-25452-04-XX)

1
Out of stock

26

SPROCKET, DRIVN 54TSPROCKET WHEEL (54T)

431-25454-04-XX

1
Out of stock

26

SPROCKET, DRIVN 40T

583-25440-10-00

1
Out of stock

26

SPROCKET, DRIVN 42T

583-25442-10-00

1
Out of stock

26

SPROCKET, DRIVN 46T

583-25446-10-00

1
Out of stock

26

SPROCKET, DRIVN 48T (48T)

583-25448-10-00

1
Out of stock

26

SPROCKET, DRIVN 50T (50T)

583-25450-10-00

1
Out of stock

26

SPROCKET, DRIVN 52T (52T)

583-25452-10-00

1
Out of stock

26

SPROCKET, DRIVN 54T (54T)

583-25454-10-00

1
Out of stock

27

WASHER

2XJ-25412-00-00

—
Out of stock

28

NUT (583)

90170-08193-00

—
Out of stock

29

CHAIN 520DS-104L

9Y585-20103-00

1
Out of stock

30

JOINT, CHAIN

94681-68001-00

—
Out of stock

31

OIL SEAL (25X40X8-248)

93102-25061-00

—

$11.00

In stock

32

COVER, HUB DUST

431-25367-00-00

1
Out of stock

33

COLLAR

90387-17555-00

1
Out of stock

34

WASHER(JN5)

92907-16100-00

—

$12.08

In stock

35

NUT, HEXAGON

90170-16177-00

1
Out of stock

36

BOLT

90109-08176-00

1
Out of stock

37

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

38

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

39

. NUT

95380-08700-00

1

$3.07

In stock

40

PIN, COTTER

91490-20025-00

—

$1.31

In stock

41

BAR, TENSION

(583-25371-00-00)

1
Out of stock

42

BOLT

(90109-08378-00)

1
Out of stock

43

CIRCLIP, INNER

(93450-41050-00)

1
Out of stock
