1976 Kawasaki Trial Kickstarter Mechanism Diagram

← All diagrams

Find the part on the Kickstarter Mechanism diagram for your 1976 Kawasaki Trial, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

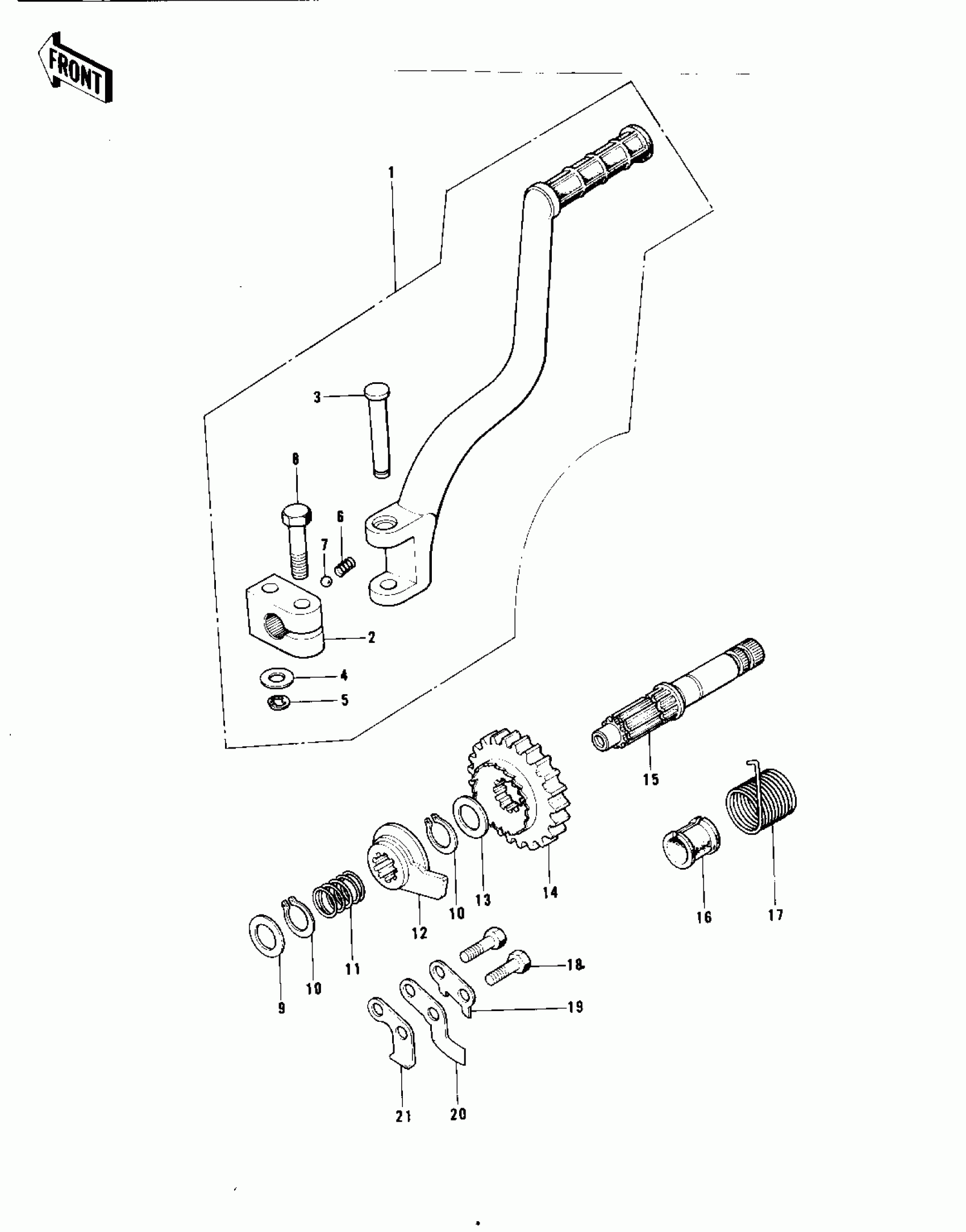

1976 Kawasaki Trial Kickstarter Mechanism Diagram

#

Description
Price
Status
Order Qty

1

PEDAL ASSY,KICK

13058-058

Out of stock

2

BOSS,KICK PEDAL

13061-023

Out of stock

3

PIN-KICK PEDAL

92043-081

Out of stock

4

WASHER PLAIN 8MM

410B0800

Out of stock

5

CIRCLIP 5MM

482K5000

Out of stock

6

SPRING,KICK PEDAL

92081-020

$3.39

In stock

7

BALL-STEEL,1/4

600A0800

$0.67

In stock

8

BOLT,HEX HEAD,8X30

92001-144

Out of stock

9

WASHER,20.5X25.5X0.5

92022-252

Out of stock

10

RING-SNAP,24MM

92033-026

$6.98

In stock

11

SPRING

92081-097

$11.29

In stock

12

RATCHET

13078-007

Out of stock

13

WASHER,25.3X30X0.5

92022-159

$8.37

In stock

14

GEAR-KICKSTARTER

13068-025

Out of stock

15

SHAFT,KICKSTARTER

13066-034

Out of stock

16

GUIDE,KICKSTARTER

13070-007

Out of stock

17

SPRING,KICKSTARTER

92082-003

$29.01

In stock

18

BOLT-UPSET

112G0618

Out of stock

18

BOLT-UPSET

112G0618

Out of stock

19

$3.31

In stock

20

GUIDE,KICK STOPPER

13206-011

Out of stock

21

STOPPER,KICKSHAFT

13072-016

Out of stock
