2020 Kawasaki Teryx KRX® 1000 Steering Shaft Diagram

← All diagrams

Find the part on the Steering Shaft diagram for your 2020 Kawasaki Teryx KRX® 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

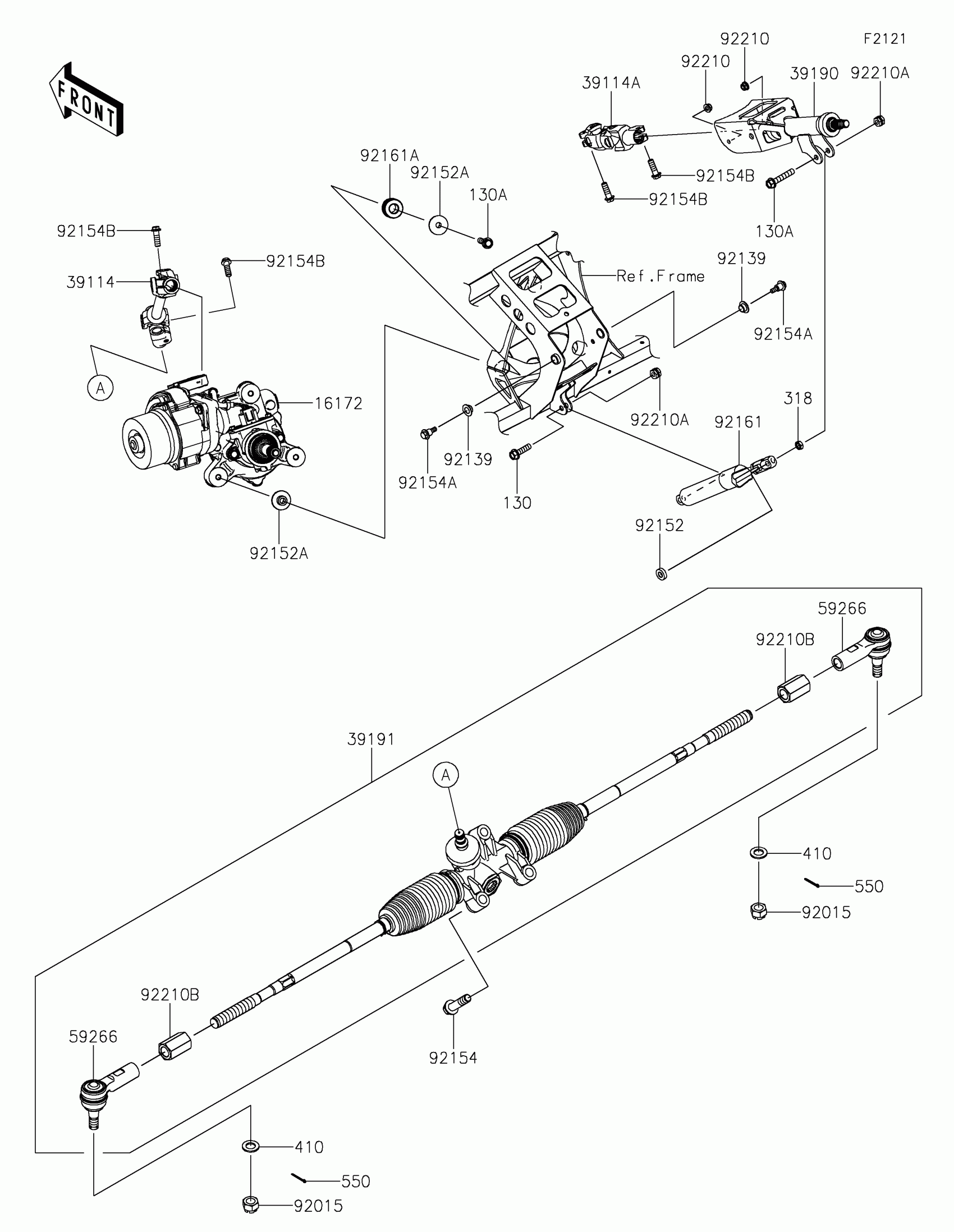

2020 Kawasaki Teryx KRX® 1000 Steering Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

16172

ACTUATOR,EPS

16172-0043

1

$2,096.46

In stock

39114

SHAFT-COMP-STRG,LWR

39114-0023

1

$161.32

In stock

39114A

SHAFT-COMP-STRG,UPP

39114-0024

1

$161.85

In stock

39190

SHAFT-ASSY-STEERING

39190-0009

1

$236.68

In stock

39191

GEAR-ASSY-STEERING

39191-0034

1

$1,230.19

In stock

59266

JOINT-BALL

59266-0743

1

$40.90

In stock

92015

NUT,CASTLE,14MM

92015-1841

1

$6.66

In stock

92139

BUSHING

92139-0230

1

$4.10

In stock

92152

COLLAR,8.2X18X5

92152-1848

1
Out of stock

92152A

COLLAR,8.5X30X10.6

92152-2149

1
Out of stock

92154

BOLT,FLANGED,12X50

92154-1008

1

$6.25

In stock

92154A

BOLT,6X21.5

92154-1320

1

$2.05

In stock

92154B

BOLT,FLANGED,8X25

92154-2190

1

$3.59

In stock

92161

1

$52.44

In stock

92161A

DAMPER

92161-2187

1

$1.24

In stock

92210

NUT,LOCK,FLANGED,6MM

92210-0303

1
Out of stock

92210A

NUT,HARD LOCK,8MM

92210-0934

1
Out of stock

92210B

NUT

92210-1803

1

$16.08

In stock

130

BOLT-FLANGED,8X30

130CA0830

1

$1.00

In stock

130A

BOLT-FLANGED,8X45

130CA0845

1

$1.10

In stock

318

NUT-HEX-SMALL,8MM

318BA0800

1

$1.20

In stock

410

1

$1.81

In stock

550

PIN-COTTER,3.0X25

550AA3025

1

$0.67

In stock
