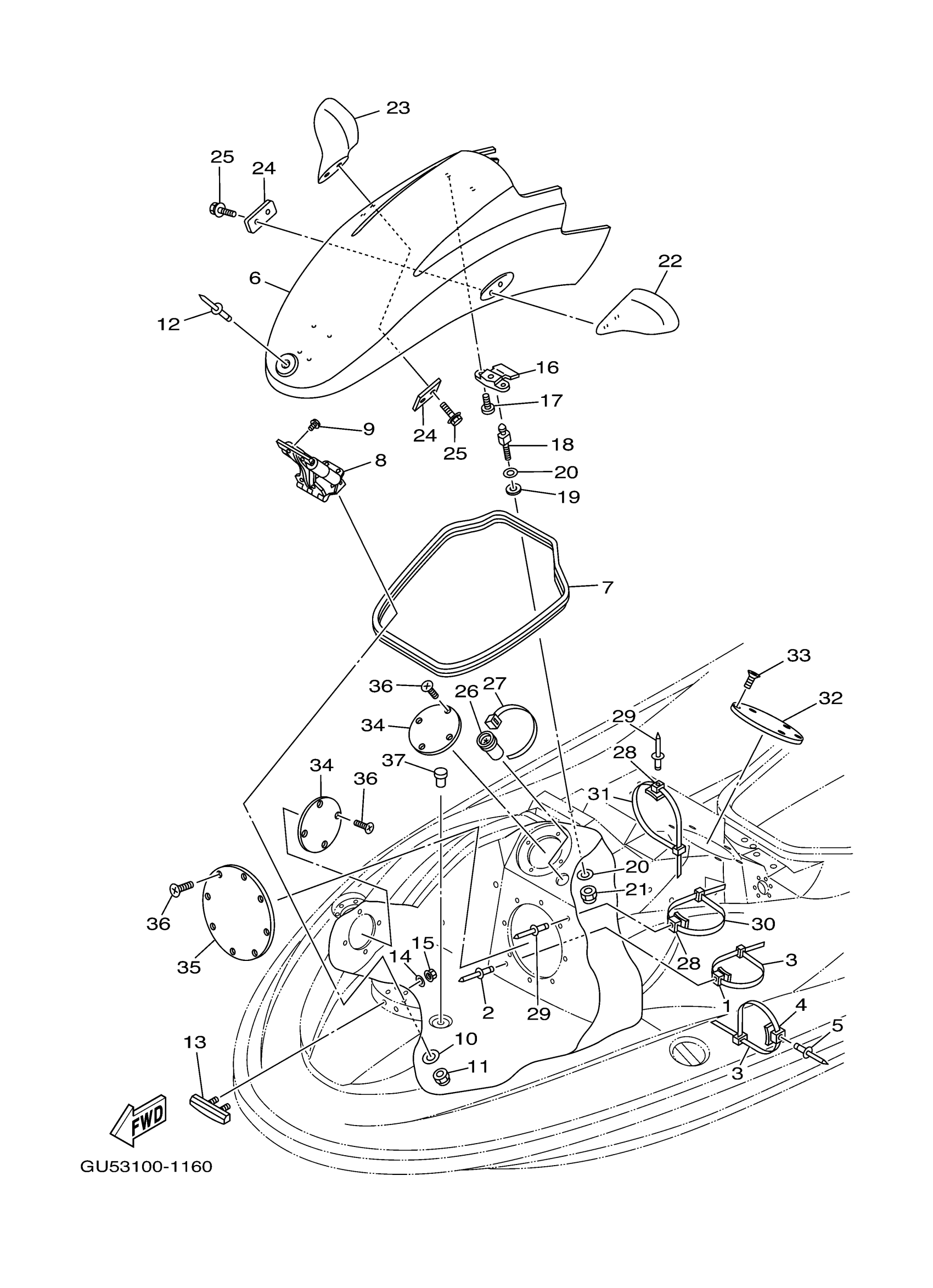

Find the part on the Engine Hatch 2 diagram for your 2002 Yamaha SUV1200 (SV1200A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2002 Yamaha SUV1200 (SV1200A) Engine Hatch 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CLAMP COMP (EU0)

90600-91736-00

1

$6.68

In stock

2

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

3

CLAMP

90464-99800-00

1
Out of stock

4

CLAMP COMP (EU0)

90600-91736-00

1

$6.68

In stock

5

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

6

LID,ENGINE HATCH (DARK GREEN)

F0D-U517B-10-P2

1
Out of stock

7

PACKING 3

F0D-U266B-01-00

1
Out of stock

8

HINGE ASSY.

F0D-6515A-04-00

1
Out of stock

9

BOLT, WITH WASHER

90119-06966-00

1
Out of stock

10

WASHER, PLATE

90201-06020-00

1

$6.28

In stock

11

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

12

RIVET, BLIND

90267-489U8-00

1

$1.54

In stock

13

PRATE, HINGE LID

F0D-6518E-01-00

1
Out of stock

14

WASHER

9299R-06200-00

1

$0.45

In stock

15

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

16

LOCK, LID

F0D-6517C-04-00

1
Out of stock

17

SCREW, BIND(J39)

98980-06014-00

—

$5.66

In stock

18

PIN

GU5-63774-00-00

1

$67.99

In stock

19

DAMPER 2

F0D-6515E-00-00

1

$6.46

In stock

20

WASHER

9299R-08200-00

—

$1.95

In stock

21

NUT, NYLON (6J8)

95780-08300-00

1

$10.51

In stock

22

MIRROR LH (BLACK)

F0V-U596B-04-00

1

$43.06

In stock

23

MIRROR RH (BLACK)

F0V-U596C-04-00

1

$61.52

In stock

24

PLATE

F0D-U5646-00-00

1
Out of stock

25

BOLT, WITH WASHER

90119-08826-00

1

$4.69

In stock

26

GROMMET

GU2-6822E-01-00

1

$24.99

In stock

27

CLAMP

90464-32801-00

1

$1.38

In stock

28

CLAMP COMP (EU0)

90600-91736-00

1

$6.68

In stock

29

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

30

BAND

90601-200U2-00

1

$3.54

In stock

31

CLAMP

90464-32801-00

1

$1.38

In stock

32

COVER, INSPECTION 2

GP1-U7228-00-00

1
Out of stock

33

—

$1.12

In stock

34

COVER, INSPECTION 1

GP1-U7227-00-00

1
Out of stock

35

COVER INSPECTION

GU5-U7861-00-00

1
Out of stock

36

—

$1.12

In stock

37

. PLUG, BLIND

90605-502U1-00

1

$2.46

In stock
