1981 Yamaha SR500H (SR500H) Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 1981 Yamaha SR500H (SR500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

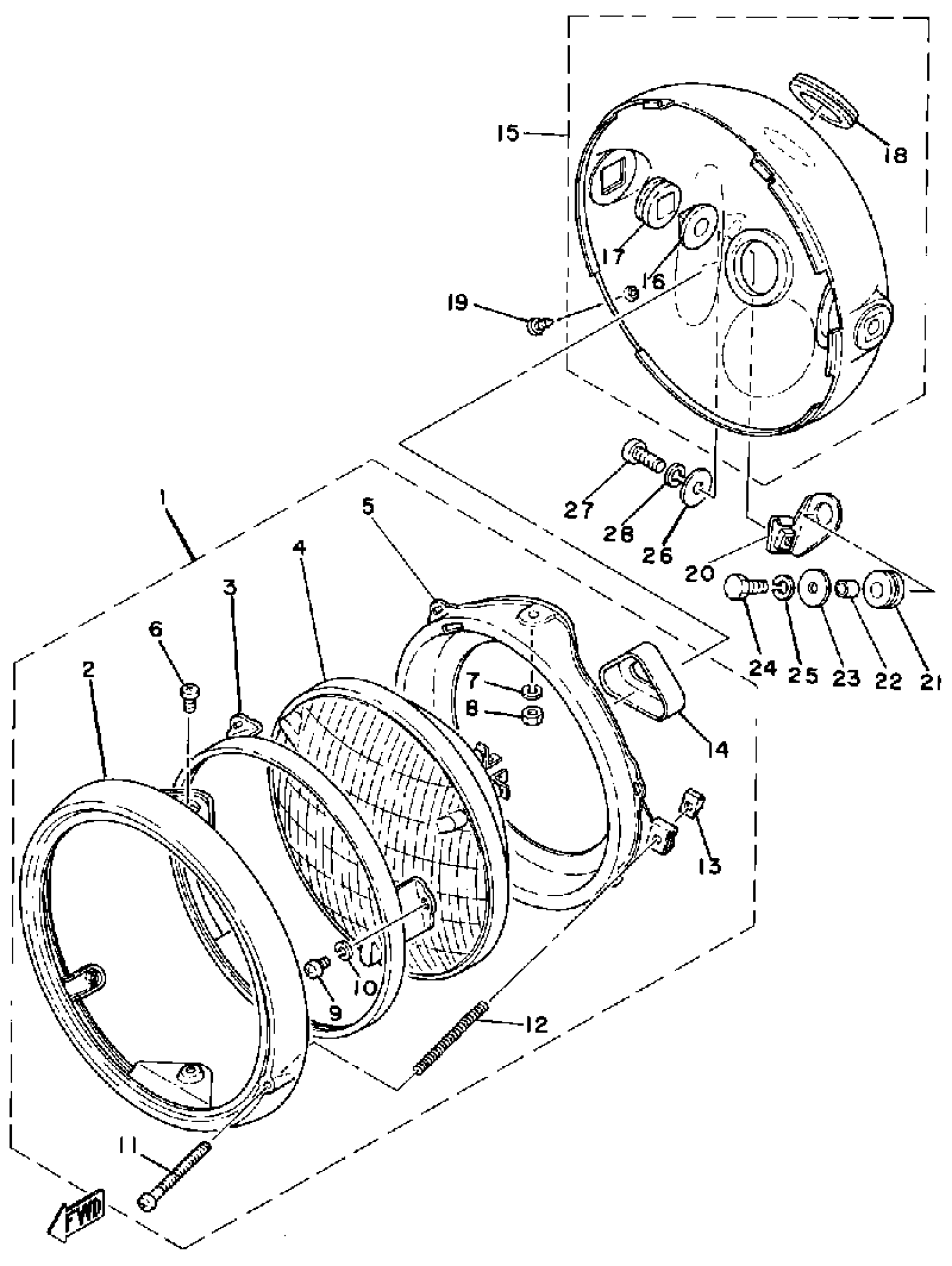

1981 Yamaha SR500H (SR500H) Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HEADLIGHT UNIT ASSEMBLY

2J2-84310-60-00

1
Out of stock

2

RIM, HEAD LAMP

341-84315-40-00

1
Out of stock

3

RING, RETAINING

2F9-84395-00-00

1
Out of stock

4

. LENS ASSEMBLY

341-84320-60-00

1
Out of stock

5

RING, MOUNTING

2F9-84394-00-00

—
Out of stock

6

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

7

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

8

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

9

SCREW, PAN HEAD (713)

98580-04008-00

1

$4.54

In stock

10

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

11

SCREW, PANHEAD (4G7)

98580-04055-00

—

$7.02

In stock

12

SPRING, ADJUST

341-84332-60-00

1

$8.54

In stock

13

NUT, ADJUST

198-84334-60-00

1

$6.43

In stock

14

. COVER, SOCKET

341-84397-61-00

1
Out of stock

15

B0DY ASSY

1JK-84330-00-93

—
Out of stock

16

COLLAR 2

584-84338-60-00

—
Out of stock

17

DAMPER, HEAD LAMP

584-84345-60-00

—
Out of stock

18

GROMMET, WIREHARNESS

214-84153-60-00

—
Out of stock

19

SCREW, OVAL HEAD (1A0)

90152-05005-00

—

$2.82

In stock

20

STAY, HEADLIGHT 1

2J2-84318-00-00

1
Out of stock

21

GROMMET (431)

90480-14052-00

—

$4.40

In stock

22

COLLAR (3H5)

90387-060A3-00

—

$7.22

In stock

23

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

24

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

27

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
