1978 Yamaha SR500E (SR500E) Speedometer - Tachometer Diagram

← All diagrams

Find the part on the Speedometer - Tachometer diagram for your 1978 Yamaha SR500E (SR500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

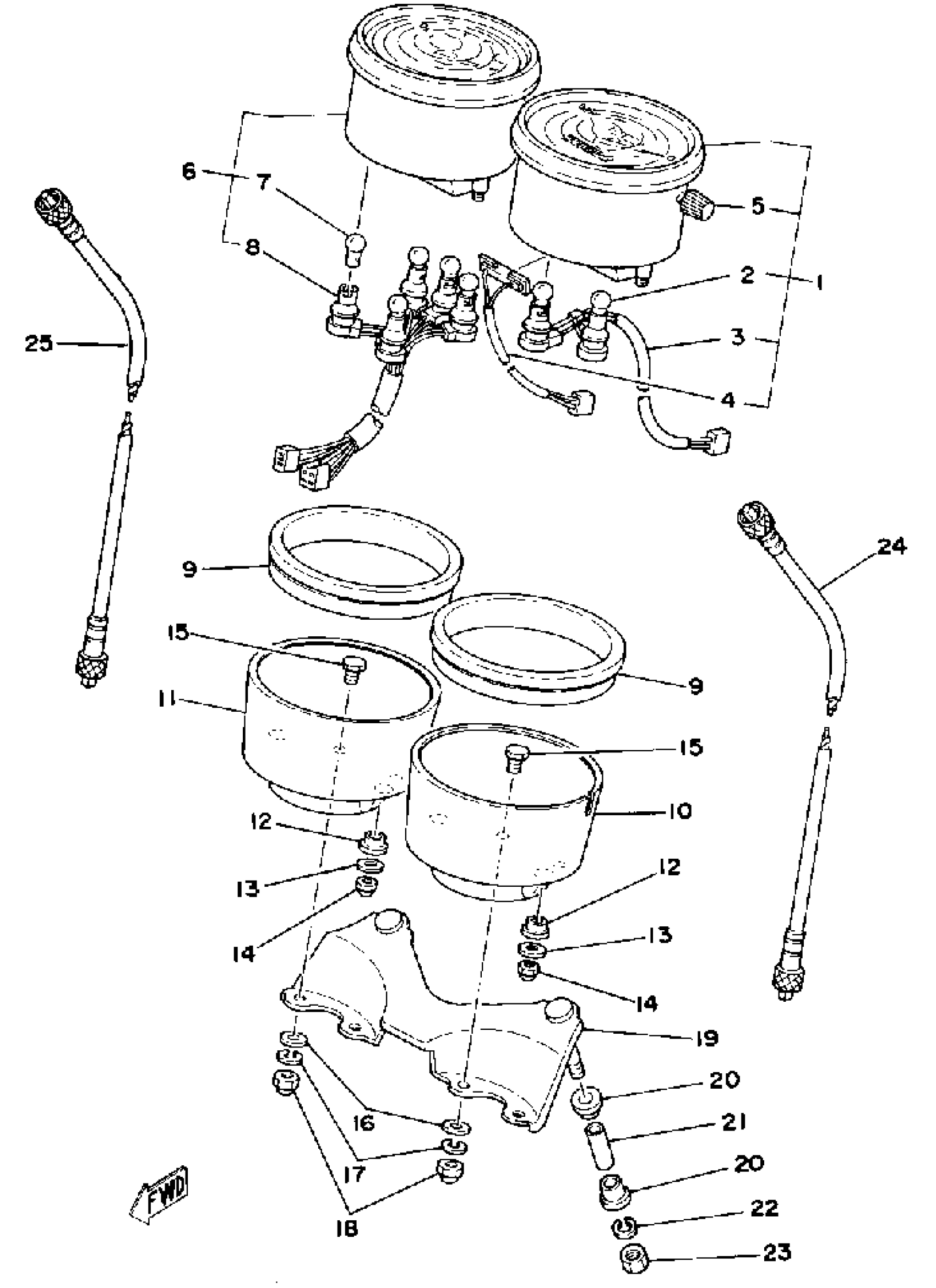

1978 Yamaha SR500E (SR500E) Speedometer - Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY

2J2-83570-A0-00

1
Out of stock

2

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

3

SOCKET, METER

(2J2-83536-00-00)

1
Out of stock

4

SENDER

(2J2-83556-00-00)

1
Out of stock

5

KNOB, TRIP METER

4SV-83578-00-00

1
Out of stock

6

TACHOMETER ASSEMBLY

2J3-83540-F1-00

1
Out of stock

7

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

8

SOCKET CORD ASSEMBLY

(2J2-83520-00-00)

1
Out of stock

9

DAMPER

3H3-83513-00-00

1
Out of stock

10

COVER, SPEEDOMETER

2J2-83507-00-00

1
Out of stock

11

COVER, TACHOMETER

2J2-83508-00-00

1
Out of stock

12

DAMPER, METER COVER FITTING

584-83523-00-00

—
Out of stock

13

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

14

NUT (CROWN)

95303-05800-00

1
Out of stock

15

BOLT

584-83546-00-00

1
Out of stock

16

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

NUT (J17)

95380-06800-00

—

$6.74

In stock

19

BRACKET, METER

2J2-83519-00-00

1
Out of stock

20

DAMPER

1JK-83541-00-00

—
Out of stock

21

COLLAR (2J2)

90387-06676-00

—

$2.83

In stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

24

SPEEDOMETER CABLE ASSY

16M-83550-01-00

—
Out of stock

25

TACHOMETER CABLE ASSY

2J2-83560-10-00

—
Out of stock
