2008 Suzuki RM250 Crankcase Cover-Water Pump Diagram

← All diagrams

Find the part on the Crankcase Cover-Water Pump diagram for your 2008 Suzuki RM250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

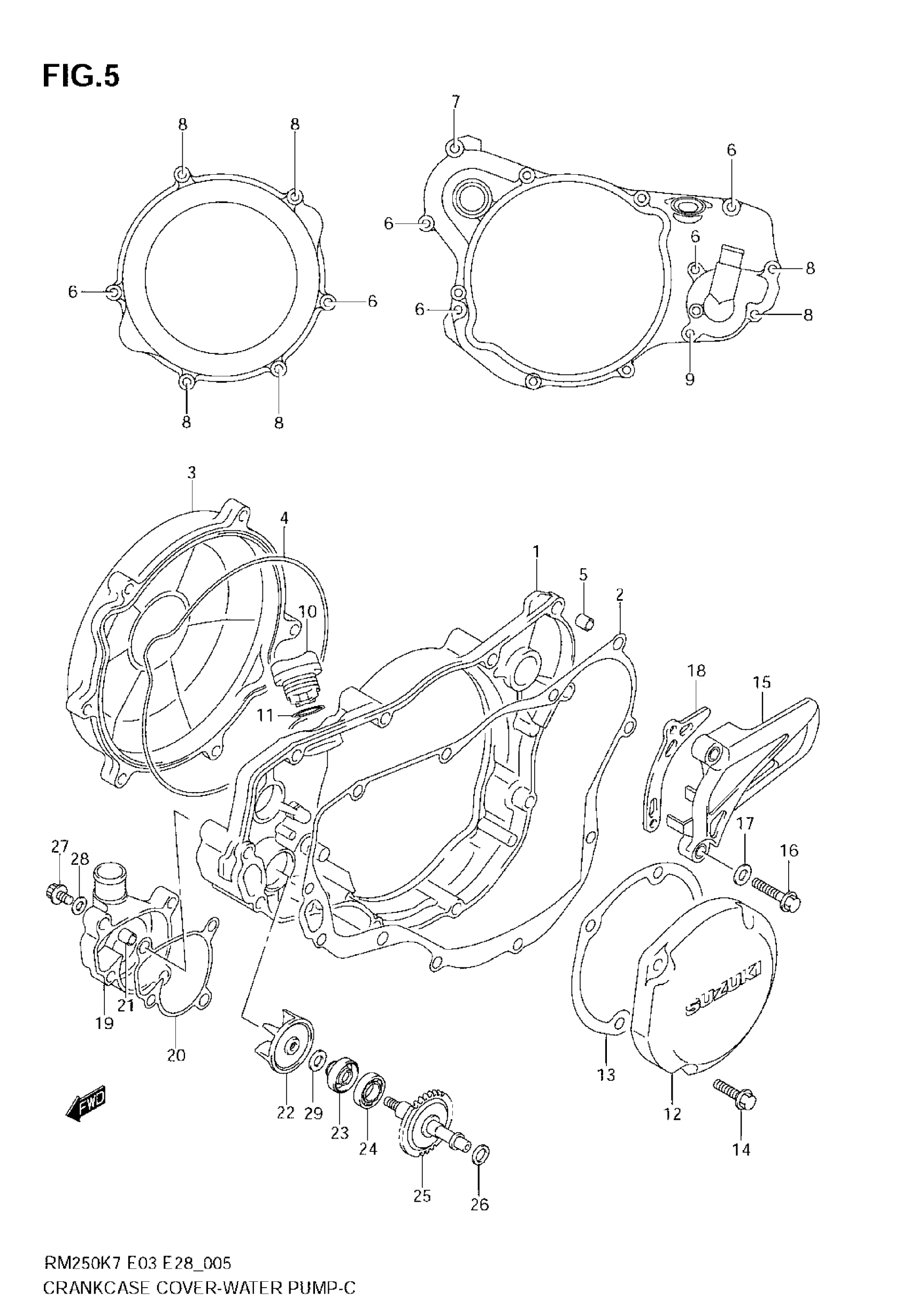

2008 Suzuki RM250 Crankcase Cover-Water Pump Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, CLUTCH

11341-37F20

1

$278.40

In stock

2

GASKET, CLUTCH COVER

11482-37F01

1

$17.16

In stock

3

COVER, CLUTCH OUTER

11371-37F01

1

$249.13

In stock

4

1

$17.89

In stock

5

PIN

04211-09109

2
Out of stock

6

BOLT

09103-06250

6

$2.31

In stock

7

BOLT

09103-06251

1

$2.54

In stock

8

BOLT

09103-06253

6

$2.92

In stock

9

BOLT

09103-06245

1

$4.08

In stock

10

PLUG,ENGINE OIL FILLER

11971-25D00

1
Out of stock

11

O RING

09280-17003

1
Out of stock

12

COVER, MAGNETO

11351-37F00

1

$233.13

In stock

13

GASKET, MAGNETO COVER

11483-37E02

1

$11.10

In stock

14

BOLT

01547-06207

4
Out of stock

15

COVER, SPROCKET

11360-36E00

1

$39.28

In stock

16

BOLT

09103-06251

2

$2.54

In stock

17

WASHER

08322-0106B

2
Out of stock

18

PLATE, CHAIN GUIDE

27641-37E00

1

$13.63

In stock

19

CASE, WATER PUMP

17411-37F10

1

$105.98

In stock

20

1

$7.20

In stock

21

PIN

04211-09109

2
Out of stock

22

IMPELLER, WATER PUMP

17491-37F10

1

$23.96

In stock

23

SEAL, WATER PUMP OIL

17461-37F00

1

$7.67

In stock

24

BEARING

08113-69010

1

$22.55

In stock

25

SHAFT, WATER PUMP

17510-37F10

1

$73.98

In stock

26

WASHER

09181-08139

1

$2.07

In stock

27

1

$2.60

In stock

28

GASKET

09168-06004

1
Out of stock

29

1

$1.68

In stock
